Схема проводки скутера 4т 50сс китай полезная информация для владельцев (7 видео)

Когда вы являетесь владельцем скутера 4т 50сс китайского производства, немало полезной информации приходится учитывать, чтобы грамотно обслуживать и ремонтировать ваше транспортное средство. Одна из важных составляющих знаний – это схема проводки. Знание этой схемы позволит вам быстро обнаруживать и устранять неисправности в электрической системе скутера.

Схема проводки скутера 4т 50сс китай представляет собой детальную диаграмму, на которой указаны все электрические компоненты и соединения. Она помогает определить, к каким проводам нужно обратиться при возникновении проблемы. Использование схемы проводки упрощает процесс поиска неисправностей и позволяет сэкономить время и силы при ремонте скутера.

Однако, техническая документация, включая схему проводки, может отличаться для разных моделей скутеров даже одного производителя. Поэтому имейте в виду, что наличие или отсутствие каких-либо конкретных компонентов на схеме проводки может отличаться в зависимости от вашей модели скутера. Поэтому важно найти информацию, соответствующую вашей модели перед началом ремонта.

Содержание

Основные компоненты схемы проводки
Электрический стартер
Аккумулятор
Система зажигания
Фары и задний фонарь
Правильное подключение проводки
Типичные неисправности и их решение
Недостаточная мощность аккумулятора
Плохое соединение проводов
Повреждение проводки в результате короткого замыкания
Неправильная работа системы зажигания
Советы по установке и обслуживанию
Перед установкой проверьте качество проводки и компонентов
Соблюдайте правила безопасности при обслуживании
Регулярно чистите и обслуживайте проводку и компоненты
💡 Видео

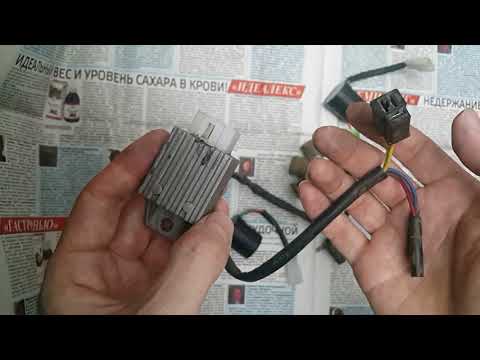

Видео:Как устроена проводка на китайском скутереСкачать

Основные компоненты схемы проводки

Схема проводки скутера 4т 50сс состоит из нескольких основных компонентов, которые важны для правильной работы электрической системы скутера. Вот некоторые из них:

— Электрическая панель приборов. Она отображает информацию о скорости, уровне топлива, температуре и других показателях работы скутера.

— Аккумулятор. Это устройство хранит электрическую энергию, которая подается на все компоненты схемы проводки.

— Километражный счетчик. Он позволяет отслеживать пройденное расстояние и может быть подключен к панели приборов.

— Свеча зажигания. Она необходима для процесса зажигания двигателя. Свеча воспламеняет смесь топлива и воздуха, что позволяет двигателю запуститься и работать.

— Переключатели. Они управляют различными функциями скутера, такими как освещение, указатели поворота, звуковой сигнал и т. д.

— Провода и разъемы. Они соединяют все компоненты схемы проводки и обеспечивают передачу электрического сигнала.

Все эти компоненты работают вместе, чтобы обеспечить надежную и безопасную работу электрической системы скутера. В случае проблем с проводкой, необходимо обратиться к схеме проводки и проверить соединения и состояние компонентов.

Электрический стартер

Когда вы нажимаете кнопку стартера на руле, сигнал поступает на стартерное реле, которое активирует электрический мотор. Мотор начинает вращать шестеренку, которая в свою очередь передает вращение на коленвал двигателя. Благодаря этому двигатель запускается и начинает работу.

Электрический стартер является более удобным и простым способом запуска двигателя по сравнению с ручным стартером, который требует физического усилия и не всегда срабатывает с первого раза.

Однако, как и любая другая часть электрической системы скутера, электрический стартер может выйти из строя из-за различных причин. Неправильное подключение, повреждение проводки или износ компонентов — все это может привести к неработоспособности стартера. В таком случае необходимо обратиться к специалисту для диагностики и ремонта.

Аккумулятор

В скутерах объемом двигателя 4т 50сс китай аккумулятор обычно отличается маленьким размером и небольшой емкостью. Он устанавливается в специальном отсеке, обычно под сиденьем. Аккумулятор подключается к электрической схеме скутера и обеспечивает питание систем зажигания, освещения, приборной панели и других электроустройств.

Важно помнить:

1. Регулярно проверяйте уровень заряда аккумулятора. Если заряд снижается, то аккумулятор необходимо заменить.

2. При эксплуатации скутера необходимо следить за температурой аккумулятора. Высокая температура может привести к его перегреву и выходу из строя.

3. В зимний период, при морозах, рекомендуется дополнительно защитить аккумулятор от низких температур, так как холод может значительно снизить его емкость и уровень заряда.

Правильное обслуживание и замена аккумулятора вовремя позволят поддерживать электропитание скутера, гарантировать стабильную работу электроустройств и удобство эксплуатации транспортного средства.

Система зажигания

В современных скутерах 4т 50сс китайского производства, система зажигания основана на использовании электронной спарк-плугн. Она представляет собой электромагнитный ключ, который контролирует подачу электрического тока в обмотку катушки зажигания. Когда ключ открывается, создается высокое напряжение, которое превращается в искру и фактически зажигает топливо-воздушную смесь в цилиндре двигателя.

Основные компоненты системы зажигания включаются внутри обмотки катушки зажигания, статора и ротора магнето. Когда ротор движется внутри статора магнето, меняется магнитное поле, что вызывает появление тока в обмотке катушки зажигания. Затем, этот ток преобразуется в высокое напряжение, достаточное для создания искры в свече зажигания.

Для надежной работы системы зажигания важно регулярно проверять и поддерживать все компоненты. Неправильная работа системы зажигания может быть причиной проблем с запуском двигателя, его перебоев в работе, потерь мощности и плохой экономичности топлива.

Если у вас возникли проблемы с системой зажигания, рекомендуется обратиться к специалисту для диагностики и ремонта. Не пытайтесь самостоятельно вмешиваться в работу системы, так как это может привести к серьезным повреждениям и поломкам.

Важно помнить!

Система зажигания является одной из ключевых составляющих скутера. Регулярно поддерживайте и проверяйте ее компоненты, чтобы обеспечить надежную и безопасную работу вашего скутера.

Фары и задний фонарь

Наиболее распространенной схемой проводки фар и заднего фонаря на скутере является схема с использованием цепи напряжения от аккумулятора. Фары подключаются к плюсу и минусу аккумулятора, через предохранитель, а задний фонарь — к плюсу аккумулятора и заземлению через включенный выключатель.

В схеме проводки фар и заднего фонаря также могут быть дополнительные элементы, такие как реле, которое регулирует подачу электрического тока на фары и задний фонарь, или регулятор напряжения, который контролирует напряжение на всей электрической сети скутера.

Важно следить за исправностью и правильной работой фар и заднего фонаря на скутере. Для этого необходимо периодически проверять состояние проводки, а также своевременно менять перегоревшие лампы.

Если у вас возникли проблемы с фарами или задним фонарем на скутере, рекомендуется обратиться к специалистам. Только опытный мастер сможет произвести качественную диагностику и ремонт электрической системы скутера.

Фары и задний фонарь	Схема проводки
Фары	Подключаются к плюсу и минусу аккумулятора через предохранитель
Задний фонарь	Подключается к плюсу аккумулятора и заземлению через включенный выключатель
Дополнительные элементы	Реле, регулятор напряжения

Правильное подключение проводки

Перед началом работ убедитесь, что скутер отключен от электрической сети и двигатель остановлен.
Используйте только качественные провода и компоненты, чтобы избежать короткого замыкания или перегрева проводки.
Следуйте схеме проводки, указанной в руководстве пользователя или в сервисной книге скутера. Это поможет избежать ошибок и неправильного подключения проводов.
Перед подключением проводов тщательно изучите их заземление и изоляцию. Если обнаружены повреждения, замените провода.
Соединяйте провода, следуя цветовой маркировке или схеме подключения.
При подключении проводов обратите внимание на правильность соединения множественных проводов. Неправильное соединение может привести к сбоям и неисправностям электрооборудования.
Проверьте правильность подключения проводов во время и после соединения. Убедитесь, что все соединения плотные и надежные.
Перед включением скутера в сеть убедитесь, что все провода правильно подключены и защищены от повреждений.
После подключения проводки включите скутер в сеть и проверьте работу всех электрических компонентов (фары, указатели поворота, стоп-сигналы, подсветка приборной панели и т.д.).

Правильное подключение проводки скутера обеспечит надежную и безопасную работу электрооборудования. Если вы не уверены в своих навыках или не понимаете схему проводки, рекомендуется обратиться к специалисту для осуществления данной работы.

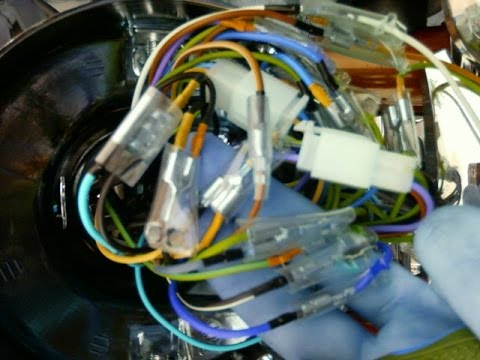

Видео:Как устроена проводка в китайском скутереСкачать

Типичные неисправности и их решение

Несмотря на то, что скутеры китайского производства обладают неплохим качеством, иногда могут возникать некоторые проблемы с проводкой. Ниже описаны наиболее распространенные неисправности, а также способы их устранения.

Неисправность	Решение
Не работают задние фонари	Проверьте предохранители и лампочки задних фонарей. Если все в порядке, возможно, проблема заключается в силовом проводе или вкладыше разъема. Замените или восстановите поврежденные детали.
Не работает поворотник	Проверьте лампочку поворотника и соответствующий предохранитель. Если проблема не устраняется, следует проверить проводку между рулевым столбом и поворотником. Если проводка повреждена, замените или восстановите ее.
Аккумулятор не заряжается	Проверьте статус зарядного устройства и соединения проводов между аккумулятором и генератором. Если все в порядке, возможно, проблема в поврежденных проводах или соединениях. Замените или восстановите их при необходимости.
Не работает система зажигания	Проверьте свечу зажигания и соединение проводов. Если проблема не устраняется, возможно, неисправен датчик зажигания или электронный блок. Проконсультируйтесь с авторизованным сервисным центром для дальнейшего ремонта.
Не работает электростартер	Проверьте напряжение аккумулятора и состояние проводов, соединенных с электростартером. Если все в порядке, возможно, неисправен стартер или контакт в пусковом выключателе. Требуется профессиональный ремонт или замена.

Если вы столкнулись с проблемой, которую не удалось решить самостоятельно, рекомендуется обратиться к квалифицированному специалисту. Он сможет выполнять диагностику и провести необходимый ремонт вашего скутера.

Недостаточная мощность аккумулятора

Недостаточная мощность аккумулятора может стать причиной неудовлетворительной работы скутера. Если аккумулятор недостаточно заряжен или изношен, он может не обеспечивать достаточной мощности для запуска двигателя и подачи электричества на все необходимые компоненты.

Основные признаки недостаточной мощности аккумулятора включают:

Затруднения при запуске двигателя. Если аккумулятор не может предоставить достаточно энергии для запуска двигателя, скутер может не завестись или будет требовать нескольких попыток перед успешной работой.
Снижение яркости и продолжительности светового сигнала. Если световой сигнал на скутере недостаточно яркий или не горит так долго, как обычно, это может указывать на проблемы с аккумулятором.
Ухудшение производительности электронных устройств. Если заряд аккумулятора уровняется или ниже необходимого, различные электронные устройства, такие как фары, стоп-сигналы и указатели поворота, могут работать нестабильно или не работать вовсе.

Если вы столкнулись с указанными выше симптомами, возможно, вам потребуется проверить состояние аккумулятора скутера. Проверьте уровень заряда и возраст аккумулятора. Если аккумулятор изношен или недостаточно заряжен, рекомендуется заменить его на новый экземпляр или зарядить его до необходимого уровня.

Плохое соединение проводов

Плохое соединение проводов может возникнуть из-за нескольких причин. Например, неправильная установка провода может привести к его перегибам и износу, а также к обрыву или разрыву внутренней изоляции провода. Также проблемы могут возникнуть из-за неплотного соединения проводов, когда контакт не установлен должным образом.

Плохое соединение проводов может привести к различным негативным последствиям. Например, неработающие или нестабильные световые индикаторы, неисправность зарядного устройства и аккумулятора, а также проблемы с двигателем и запуском автомобиля. Кроме того, плохое соединение проводов также может вызывать короткое замыкание и потенциально испортить электронику и другие устройства на скутере.

Для исправления проблемы плохого соединения проводов необходимо провести диагностику и найти места, где соединение проводов неплотное или поврежденное. Затем следует правильно соединить провода, убедившись, что контакт установлен надежно. При необходимости можно использовать изоляционную ленту или специальные соединители проводов для обеспечения более надежного соединения.

Важно помнить, что работу по исправлению плохого соединения проводов лучше доверить профессионалам или опытным специалистам. Это связано с тем, что неправильное соединение проводов может привести к серьезным повреждениям электроники и других систем скутера, а также поставить под угрозу безопасность владельца и окружающих.

Повреждение проводки в результате короткого замыкания

Когда происходит короткое замыкание, электрический ток пролетает через проводку слишком быстро, что может привести к перегреву проводов и повреждению изоляции. В итоге, могут возникнуть серьезные проблемы, такие как потеря электрического контакта, неработающие фары или стоп-сигналы, и даже возгорание проводки.

Для предотвращения повреждения проводки в результате короткого замыкания, рекомендуется регулярно проверять состояние проводки, особенно признаки износа или повреждения, такие как трещины или обгоревшие участки. Если вы заметили подобные повреждения, необходимо заменить поврежденные провода или восстановить изоляцию.

Также, важно понимать, что некачественные компоненты могут быть основной причиной короткого замыкания. При покупке запчастей, следует уделить внимание их качеству и производителю. Рекомендуется приобретать запчасти у надежных поставщиков или оригинальных производителей, чтобы избежать проблем с проводкой в будущем.

Если вы столкнулись с повреждением проводки в результате короткого замыкания, рекомендуется обратиться к профессионалам для проведения ремонта. Не пытайтесь самостоятельно исправлять проблему, так как неправильные манипуляции могут привести к ухудшению ситуации или даже созданию опасной ситуации.

Памятка:

Проверяйте состояние проводки регулярно — особенно обращайте внимание на признаки износа или повреждения
Заменяйте поврежденные провода или восстанавливайте изоляцию — обращайтесь к профессионалам, чтобы гарантировать безопасность и качество работы
Приобретайте запчасти у надежных поставщиков или оригинальных производителей — избегайте некачественных компонентов, которые могут стать причиной короткого замыкания

Следуя этим рекомендациям, вы сможете предотвратить повреждение проводки в результате короткого замыкания и гарантировать безопасность и надежность работы вашего скутера.

Неправильная работа системы зажигания

Существует несколько типичных проблем, которые могут возникнуть в ситуации неправильной работы системы зажигания:

Проблема	Возможные причины	Решение
Нет искры на свече зажигания	— Неправильная установка свечи зажигания — Обрыв или короткое замыкание провода — Неисправность катушки зажигания	— Проверьте правильность установки свечи зажигания — Проверьте провода на наличие обрывов или короткого замыкания — Замените катушку зажигания, если это необходимо
Неправильный зазор между контактами транзисторного блока зажигания	— Неправильная настройка зазора — Повреждение транзисторного блока зажигания	— Проверьте настройку зазора с помощью специального инструмента — Замените поврежденный транзисторный блок зажигания
Пропуски зажигания	— Загрязнение свечи зажигания — Низкое качество топлива — Неисправность источника питания системы зажигания	— Очистите свечу зажигания от нагара — Используйте качественное топливо — Проверьте источник питания системы зажигания

Если проблема с неправильной работой системы зажигания не устраняется после выполнения вышеперечисленных рекомендаций, рекомендуется обратиться к специалисту для более детальной диагностики и ремонта.

Видео:АС СХЕМА ПРОВОДКИ НА КИТАЙСКИЕ МОПЕДЫ И СКУТОРАСкачать

Советы по установке и обслуживанию

При установке схемы проводки для скутера 4т 50сс китайского производства следует придерживаться нескольких рекомендаций:

Перед началом установки, убедитесь в наличии всех необходимых деталей и инструментов.
Внимательно изучите схему проводки и убедитесь, что она соответствует вашей модели скутера.
При установке кабелей и проводов, обращайте внимание на их цветовую маркировку, чтобы не перепутать их местами.
При подключении проводов к аккумулятору и электрическим устройствам, используйте надежные соединения, чтобы избежать короткого замыкания.
После установки проведите проверку работоспособности схемы проводки, чтобы убедиться, что все функции и устройства работают правильно.

Для обслуживания схемы проводки скутера 4т 50сс китайского производства рекомендуется:

Периодически проверять состояние кабелей и проводов, особенно на наличие повреждений или износа.
Очищать и смазывать контакты проводов, чтобы предотвратить окисление и обеспечить надежное соединение.
Проверять заряд аккумулятора и при необходимости заменять его на новый.
Следить за работоспособностью и настройкой всех электрических устройств скутера, таких как фары, указатели поворота, стоп-сигналы и прочие.
В случае обнаружения неисправностей или повреждений, обращаться к специалисту для ремонта или замены электрических компонентов.

Перед установкой проверьте качество проводки и компонентов

При установке схемы проводки на ваш скутер 4т 50сс китайского производства, необходимо внимательно проверить качество проводки и компонентов, чтобы избежать неприятных ситуаций в будущем.

Первым делом обратите внимание на провода. Убедитесь, что они не повреждены, не оборваны и не треснули. При любых подозрениях замените поврежденные провода на новые. Будьте особенно внимательны к проводке, которая проходит рядом с горячими деталями двигателя, такими как выхлопная система или картер. Поврежденные провода могут привести к короткому замыканию или перегреву, что может серьезно повлиять на работу скутера.

Также обратите внимание на разъемы и соединения проводки. Убедитесь, что все соединения надежны и хорошо затянуты, чтобы исключить возможность перегрева или потери контакта. Если вы обнаружите коррозию или окисление на разъемах, очистите их специальными средствами или замените. Не рекомендуется использовать старые или изношенные соединения, так как они могут вызвать нестабильность и неполадки в работе электрооборудования.

Также проверьте состояние аккумулятора и зарядное устройство. Убедитесь, что аккумулятор заряжен и работает исправно. Проверьте напряжение на аккумуляторе и убедитесь, что оно соответствует рекомендуемому значению. Если аккумулятор имеет видимые повреждения или имеет низкую емкость, рекомендуется заменить его на новый.

Важно обратить внимание на качество компонентов, таких как стартер, реле, электрогенератор и др. Убедитесь, что они не повреждены и функционируют исправно. Любые неисправности в работе компонентов могут вызвать неполадки в работе схемы проводки.

Не забывайте, что качество проводки и компонентов напрямую влияет на безопасность и надежность работы вашего скутера. Поэтому перед установкой проводки рекомендуется тщательно проверить ее качество и в случае необходимости заменить поврежденные или изношенные элементы.

Соблюдайте правила безопасности при обслуживании

При обслуживании скутера 4т 50сс китайского производства важно соблюдать правила безопасности, чтобы предотвратить возможные травмы или повреждения. Вот несколько рекомендаций, которые вам следует следовать:

Перед тем, как начать обслуживание, убедитесь, что скутер выключен и ключ заблокирован.
Используйте защитные средства, такие как рукавицы и защитные очки, чтобы минимизировать риск получения травмы при контакте с горячими или острыми деталями.
Не проводите обслуживание в закрытых помещениях без хорошей вентиляции для предотвращения отравления выхлопными газами.
Перед началом работы с проводкой, отключите аккумулятор и снимите украшения, чтобы избежать короткого замыкания и возгорания.
Внимательно изучите схему проводки скутера и убедитесь, что вы понимаете, какие провода и компоненты необходимо проверить или заменить.
При работе с проводами используйте изолирующие материалы, чтобы предотвратить возможные поражения электрическим током.
Не применяйте сильное усилие при откручивании или закручивании винтов или крепежных элементов, чтобы не повредить детали скутера.
При необходимости проводите обслуживание скутера на специальном стенде или подставке для обеспечения стабильности.
Если у вас возникают сомнения или неуверенность в своих навыках, обратитесь к квалифицированному механику для помощи.

Соблюдение правил безопасности при обслуживании не только защищает вашу безопасность, но и предотвращает повреждение скутера и продлевает его срок службы. Запомните, что здоровье и безопасность всегда важнее любого ремонта или обслуживания.

Регулярно чистите и обслуживайте проводку и компоненты

Чистота и исправность проводки и компонентов важны для надежной работы вашего скутера. Регулярное обслуживание поможет избежать неприятных ситуаций на дороге и продлит срок службы вашего транспортного средства.

Во время обслуживания проводки необходимо следить за состоянием всех соединений и проводов. Проверьте их на наличие коррозии, повреждений и окисления. Если обнаружены проблемы, замените поврежденные провода и соединения.

Для очистки проводов и компонентов можно использовать воздушный компрессор или специальные чистящие средства. Очистите проводку от пыли, грязи и других загрязнений. Убедитесь, что все соединения плотно прилегают и не имеют видимых повреждений.

Также обратите внимание на состояние электролита в аккумуляторной батарее. При необходимости проведите замену электролита или батареи. Не забывайте про регулярную зарядку аккумулятора, чтобы он всегда был готов к работе.

Проверьте работу всех электрических компонентов, таких как фары, стоп-сигналы, указатели поворота и другие. Убедитесь, что все они функционируют исправно. При необходимости замените вышедшие из строя компоненты.

Регулярное обслуживание проводки и компонентов поможет вам сохранить безопасность и комфорт во время езды на скутере. В случае возникновения каких-либо проблем или неисправностей, обратитесь к специалистам для проведения диагностики и ремонта.
