Классификация средств защиты в электроустановках основные типы и принципы действия (2 видео)

Электроустановки являются основным средством для обеспечения электрической энергией различных производственных и бытовых объектов. Однако, работа с электроустановками влечет за собой определенные риски, связанные с возможностью возникновения аварийных ситуаций и поражения электрическим током. Для предотвращения таких ситуаций необходимо применять специальные средства защиты.

Средства защиты в электроустановках делятся на несколько основных типов, каждый из которых выполняет свою специфическую функцию. Во-первых, существуют средства защиты от электрического удара. Они предназначены для предотвращения поражения электрическим током при касании электроустановки. К таким средствам защиты относятся диэлектрическая обувь, перчатки, шапочки и другие предметы, изготовленные из материалов, не проводящих ток.

Во-вторых, существуют средства защиты от перегрузок и коротких замыканий. Они предназначены для защиты от аварийных ситуаций, связанных с превышением допустимой нагрузки на электроустановку или обрывом изоляции. К таким средствам защиты относятся автоматические выключатели, предохранители, дифференциальные автоматы и другие устройства, контролирующие ток и напряжение в электрической сети.

В-третьих, существуют средства защиты от сверхтоков и импульсных перенапряжений. Они предназначены для защиты от возмущений, возникающих в электрической сети при молниях, переключении силовых цепей и других факторах. К таким средствам защиты относятся разрядники, дуговые разрядники, датчики перенапряжения и другие устройства, предотвращающие повреждение электрооборудования.

Содержание

Раздел 1. Понятие и назначение средств защиты в электроустановках
Подраздел 1.1. Основные принципы электробезопасности
Подраздел 1.2. Роль средств защиты в обеспечении электробезопасности
Раздел 2. Классификация средств защиты
Подраздел 2.1. Средства коллективной защиты
Подраздел 2.2. Средства индивидуальной защиты
Подраздел 2.3. Защита от пожара в электроустановках
Раздел 3. Основные типы средств защиты
Подраздел 3.1. Противоударные экраны и ограждения
Подраздел 3.2. Изоляционные средства защиты
Подраздел 3.3. Предохранительные устройства
Раздел 4. Принципы действия средств защиты
Подраздел 4.1. Обнаружение и блокировка аварийных ситуаций
Подраздел 4.2. Слив вредных веществ при пожаре
Подраздел 4.3. Предотвращение поражения электрическим током
🔍 Видео

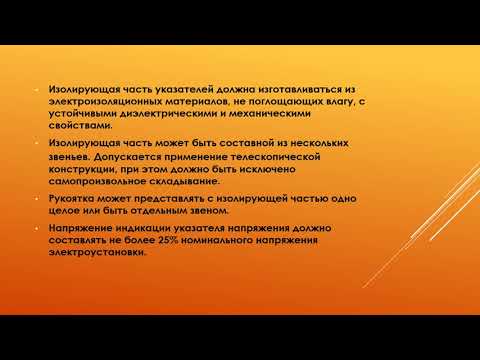

Видео:Средства защиты в электроустановках.Скачать

Раздел 1. Понятие и назначение средств защиты в электроустановках

В электроустановках применяются различные средства защиты, которые необходимы для обеспечения безопасности работников и оборудования. Средства защиты включают в себя разные типы устройств и систем, которые способны обнаружить и прервать опасный электрический ток, предотвращающий возможные аварийные ситуации.

Основное назначение средств защиты в электроустановках — предотвращение поражения электрическим током людей и оборудования. Они создают условия для безопасной работы, обеспечивая надежную защиту от возможных опасностей, связанных с электрическим статическим и переменным током.

Средства защиты включают в себя различные элементы, такие как предохранители, автоматические выключатели, дифференциальные автоматы, устройства защитного отключения, защитные резисторы, контурные заземления и другие. Они могут быть установлены на разных уровнях электроустановки, например, на основных и дополнительных питательных цепях, на вводах объектов или на отдельных электрических аппаратах.

Целью применения средств защиты является снижение риска возникновения аварийных ситуаций и минимизация последствий от электрических аварий. Это позволяет улучшить безопасность работы с электроустановками и предотвратить возможные травмы, пожары и повреждения оборудования.

Правильное применение и выбор средств защиты основывается на хорошем понимании принципов и требований электробезопасности. Только квалифицированные и опытные специалисты должны выполнять монтаж, обслуживание и ремонт средств защиты, чтобы гарантировать их надежность и эффективность.

Подраздел 1.1. Основные принципы электробезопасности

Все работы с электроустановками должны выполняться в строгом соответствии с требованиями электробезопасности. Основные принципы электробезопасности включают:

Невмешательство в электроустановку без соответствующего обучения и разрешения.
Использование средств индивидуальной защиты (СИЗ) во всех случаях, когда это необходимо.
Заземление и зануление электроустановок для предотвращения возникновения опасных токов при непредвиденных ситуациях.
Маркировка и изоляция электрического оборудования и проводов для предупреждения возможности поражения электрическим током.
Обязательное наличие предохранительных устройств и ограничение доступа к ним.

Основные принципы электробезопасности позволяют предотвратить возникновение аварийных ситуаций и обеспечивают безопасные условия работы с электроустановками.

Подраздел 1.2. Роль средств защиты в обеспечении электробезопасности

Средства защиты в электроустановках играют важную роль в обеспечении электробезопасности. Они предназначены для предотвращения несчастных случаев, связанных с электрическим током, и защиты людей от поражения электрическим током.

Использование средств защиты позволяет установить контроль над электрическими параметрами, а также обеспечить надежность и безопасность работы электроустановок. Они обладают специальными свойствами, которые позволяют детектировать и обезвреживать опасные ситуации, связанные с электрическим током.

Средства защиты основаны на принципах электромагнитной и электростатической индукции, а также на воздействии электрических и магнитных полей на специальные датчики. Они могут быть различными по типу и принципу действия, но их основная задача – обеспечение безопасной работы электроустановок и защита от поражения электрическим током.

Важно отметить, что средства защиты должны соответствовать требованиям безопасности и нормам, установленным законодательством. Они должны быть правильно выбраны, установлены и эксплуатированы с соблюдением всех правил и инструкций по безопасности. Это поможет избежать возникновения опасных ситуаций и гарантировать надежную защиту от поражения электрическим током.

Видео:Электробезопасность. Выпуск 6. Средства защиты в электроустановках.Скачать

Раздел 2. Классификация средств защиты

В электроустановках применяются различные средства защиты, предназначенные для обеспечения безопасности персонала и оборудования. Они разделены на несколько основных типов в зависимости от принципов действия:

Автоматические выключатели. Эти устройства мониторят ток в электрической цепи и автоматически отключают ее при превышении заданного значения. Они эффективно защищают от перегрузок и коротких замыканий.
Предохранители. Предохранители представляют собой тонкие провода или полоски специального материала, которые при превышении заданного тока перегорают, перекрывая электрическую цепь. Они ограничивают ток и защищают от перегрузок и коротких замыканий.
Дифференциальные автоматы. Эти устройства мониторят разность токов в фазах и нейтральном проводе электрической цепи. При обнаружении несимметричной разности токов они автоматически отключают цепь, что защищает от утечки тока и возможного поражения электрическим током.
Устройства дистанционного управления. Эти средства защиты позволяют мониторить состояние и управлять электроустановкой удаленно. Они предупреждают о возможных проблемах и отключают электрическую цепь при необходимости.
Заземление. Заземление является одним из самых важных средств защиты в электроустановках. Оно обеспечивает электрическую связь с землей, предотвращая возникновение опасного потенциала и защищая от поражения электрическим током.

Каждый из этих типов средств защиты имеет свои преимущества и ограничения, и их выбор зависит от конкретных условий и требований электроустановки.

Подраздел 2.1. Средства коллективной защиты

Средства коллективной защиты включают в себя различные устройства и оборудование, предназначенные для защиты нескольких человек одновременно от опасностей, возникающих при работе с электроустановками.

Основной целью использования средств коллективной защиты является обеспечение безопасности всех работников, находящихся в рабочей зоне, путем предотвращения возможных аварийных ситуаций, травм или поражений электрическим током.

Принципы действия средств коллективной защиты основаны на предотвращении контакта с электрическими цепями или уменьшении возможных последствий от такого контакта.

Основными типами средств коллективной защиты являются:

Изоляция рабочей зоны. Данный тип средств включает в себя различные виды ограждений, заземление, изоляционные материалы и конструкции, позволяющие создать безопасное пространство вокруг электроустановок.
Сигнализация и предупреждение. Данные средства предназначены для предупреждения о возможных опасностях, а также для информирования работников о присутствии электрического тока в рабочей зоне.
Организация работы. К данному типу средств относятся различные организационные и технические мероприятия, предусматривающие рациональное распределение рабочих мест, инструктаж персонала и систематический контроль за соблюдением правил безопасности.

Использование средств коллективной защиты является важным аспектом обеспечения безопасности при работе с электроустановками. Надлежащее применение данных средств позволяет минимизировать риск возникновения несчастных случаев и обеспечить сохранность и здоровье работников.

Подраздел 2.2. Средства индивидуальной защиты

Средства индивидуальной защиты (СИЗ) предназначены для защиты работников от воздействия опасных и вредных факторов, возникающих в электроустановках. Они обеспечивают индивидуальную защиту от электрического тока, электромагнитных полей и других факторов, которые могут причинить вред здоровью работников.

К основным типам средств индивидуальной защиты относятся:

1. Средства защиты головы: шлемы и каски, предназначенные для защиты головы работников от ударов, падающих объектов, электрического тока и других опасных факторов, связанных с работой в электроустановках.

2. Средства защиты зрения: очки, маски и щитки, предназначенные для защиты глаз работников от искр, брызг расплавленного металла, светового излучения и других опасных факторов, которые могут повредить зрение.

3. Средства защиты органов дыхания: респираторы, маски и подобные устройства, обеспечивающие фильтрацию и очистку вдыхаемого воздуха от опасных веществ и частиц, которые могут находиться в воздухе электроустановок.

4. Средства защиты кожи: перчатки, рукавицы, фартуки и другие средства, предназначенные для защиты кожи работников от воздействия электрического тока, химических веществ, высоких и низких температур и других вредных факторов.

Все средства индивидуальной защиты должны соответствовать требованиям нормативных документов и рекомендациям производителей. Также необходимо проводить регулярную проверку и испытания СИЗ, чтобы убедиться в их исправном состоянии и эффективности защиты.

Подраздел 2.3. Защита от пожара в электроустановках

Основными средствами защиты от пожара в электроустановках являются огнезащитные материалы, противопожарные системы и средства пожаротушения. Огнезащитные материалы предназначены для предотвращения распространения огня и снижения его интенсивности. Применение таких материалов в строительстве и оборудовании электроустановок позволяет увеличить время эвакуации людей в случае пожара.

Противопожарные системы включают в себя датчики дыма и тепла, системы пожарной сигнализации, пожарные автоматические установки и системы пожаротушения. Датчики дыма и тепла мониторят состояние воздуха и отслеживают возможные признаки начала пожара. Пожарная сигнализация предупреждает о возникновении пожара и инициирует автоматическое включение систем пожаротушения и эвакуацию персонала.

Средства пожаротушения включают в себя различные виды огнетушителей, системы автоматического пожаротушения и противопожарные гидранты. Они позволяют быстро обнаружить, локализовать и потушить возгорание, минимизируя его последствия. Различные типы огнетушителей, такие как порошковые, углекислотные и пенные, предназначены для тушения пожаров различного характера.

Необходимость защиты от пожара обуславливает применение специальных требований и правил эксплуатации при проектировании и монтаже электроустановок. Важно также регулярно проводить техническое обслуживание и проверку работоспособности противопожарных систем и средств пожаротушения. Только комплексный подход к защите от пожара гарантирует безопасность работы электроустановок.

Видео:Электробезопасность Правила по Охране Труда при Эксплуатации Электроустановок 2023Скачать

Раздел 3. Основные типы средств защиты

Описание основных типов средств защиты, применяемых в электроустановках:

Автоматические выключатели. Это электромеханические устройства, предназначенные для автоматического отключения электрической цепи при возникновении перегрузки или короткого замыкания. Они обеспечивают защиту от повреждения оборудования и предотвращают возможность возникновения пожара.
Дифференциальные автоматы. Это комбинированные устройства, которые объединяют функции автоматического выключателя и дифференциального реле. Они обнаруживают даже незначительные утечки тока, что позволяет быстро отключить электрическую цепь и предотвратить возможность поражения электрическим током.
Предохранители. Это устройства, которые предназначены для защиты электрической цепи путем прерывания тока при его превышении. Предохранители делятся на разные типы в зависимости от их номинального тока и напряжения. При превышении номинального значения тока предохранитель перегорает и прерывает электрическую цепь.
Предохранительные плавкие вставки. Это аналогичные предохранителям устройства, но с возможностью заменить перегоревшую плавкую вставку. Они применяются в тех случаях, когда необходимо оперативно восстановить работу электрической цепи.
Устройства защиты от перенапряжения (УЗО). Это специальные устройства, которые предназначены для предотвращения поражения электрическим током при возникновении высокого напряжения. УЗО автоматически отключает электрическую цепь при превышении установленного предела напряжения, обеспечивая безопасность пользователей и сохранность оборудования.
Цепи защитного заземления. Это системы заземления, которые предназначены для защиты людей от опасных перенапряжений и предотвращения повреждения оборудования. Цепи защитного заземления обеспечивают безопасность работы электроустановок и предотвращают возникновение опасных ситуаций.

Каждый из перечисленных типов средств защиты имеет свои особенности и принципы работы, что позволяет эффективно обеспечить безопасность при эксплуатации электроустановок.

Подраздел 3.1. Противоударные экраны и ограждения

Противоударные экраны и ограждения представляют собой средства защиты в электроустановках, предотвращающие возможные травмы и повреждения оборудования от удара или падения предметов.

Основной принцип действия противоударных экранов и ограждений заключается в создании физического барьера и предотвращении проникновения опасных предметов или частей оборудования в рабочее пространство.

Противоударные экраны и ограждения должны быть изготовлены из прочных материалов, которые способны выдерживать высокие ударные нагрузки. Часто используются металлические или полимерные конструкции.

Ограждения должны иметь достаточную высоту и прочность, чтобы обеспечивать надежную защиту от падающих объектов или случайных столкновений. Также они должны обладать достаточной прозрачностью, чтобы позволять наблюдать за рабочим процессом или оборудованием.

Противоударные экраны и ограждения должны быть установлены с учетом необходимости свободного доступа к оборудованию для обслуживания и ремонта. Они должны иметь надежное крепление и быть устойчивыми к воздействию вибрации или других механических нагрузок.

Важно также обеспечить правильное обозначение и инструкции по использованию противоударных экранов и ограждений, чтобы операторы и обслуживающий персонал знали о возможных опасностях и правилах безопасного использования.

Преимущества противоударных экранов и ограждений:	Недостатки противоударных экранов и ограждений:
Защита от возможных травм и повреждений	Ограничение доступа к оборудованию для обслуживания
Предотвращение проникновения опасных предметов и частей	Ограничение обзорности и наблюдаемости
Создание физического барьера	Возможность накопления статического электричества

Подраздел 3.2. Изоляционные средства защиты

Изоляционные средства защиты в электроустановках представляют собой средства, предназначенные для предотвращения возникновения электрического удара и ущерба для операторов и оборудования. Они позволяют создать электрическую изоляцию и обеспечивают безопасные условия работы с электрооборудованием и электрическими установками.

Изоляционные средства защиты включают в себя различные элементы, такие как изолирующие материалы, изолирующие распределительные устройства и инструменты. Главная цель этих средств — обеспечить надежное отделение от электрического напряжения и защиту человека от возможных опасностей, связанных с электричеством.

Изоляционные средства защиты могут быть разделены на следующие типы:

Тип изоляционного средства	Принцип действия
Защитные перчатки	Изготовлены из специальных диэлектрических материалов, которые предотвращают проникновение электрического тока.
Изолирующая обувь	Имеет диэлектрическую подошву, которая обеспечивает дополнительную защиту от электрического удара.
Изолирующие ковры	Представляют собой специальные ковры, которые создают дополнительный изолирующий слой на полу.
Изолирующие переносные маты	Используются для обеспечения изоляции при переноске электрооборудования и инструментов.
Изолирующие палатки	Представляют собой портативные комнаты, обеспечивающие полную изоляцию от электрического напряжения.

Все изоляционные средства защиты должны соответствовать установленным стандартам и требованиям безопасности. Также необходимо проводить регулярную проверку и тестирование этих средств, чтобы обеспечить их работоспособность и надежность.

Подраздел 3.3. Предохранительные устройства

Основными функциями предохранительных устройств являются:

Защита от перегрузки
Защита от короткого замыкания
Предотвращение повреждения оборудования

В зависимости от типа и назначения, предохранительные устройства делятся на несколько основных категорий:

Тип устройства	Принцип действия	Применение
Плавкий предохранитель	Плавление провода при превышении тока	Используется для защиты от перегрузки
Автоматический выключатель	Автоматическое разрывание цепи при превышении тока или коротком замыкании	Применяется для защиты от перегрузки и короткого замыкания
Устройство дифференциального тока	Обнаружение разности токов и автоматическое разрывание цепи при возникновении утечки тока	Используется для защиты от удара электрическим током

Каждый тип предохранительного устройства имеет свои особенности и применяется в зависимости от требований и условий эксплуатации электроустановки.

Видео:Средства защиты для электроустановок до и выше 1000ВСкачать

Раздел 4. Принципы действия средств защиты

Средства защиты в электроустановках выполняют важную роль в обеспечении безопасности и надежности работы системы. Они предназначены для предотвращения аварийных ситуаций, защиты оборудования и персонала от воздействия электрической энергии и минимизации возможных последствий.

Принципы действия средств защиты основываются на различных физических явлениях и электрических параметрах:

Тепловая защита основана на измерении теплового режима оборудования. При превышении заданного порогового значения температуры, средство защиты активируется и прекращает подачу электроэнергии в данное оборудование, предотвращая его перегрев и возможное повреждение.
Дифференциальное защитное устройство (ДЗУ) срабатывает при обнаружении разности токов входящей и исходящей линий. Если данная разность превышает заданный предел, то средство защиты быстро деактивирует электрическую цепь, прекращая подачу тока и предотвращая возможный поражение электрическим током.
Перенапряжение и импульсное напряжение могут вызвать непредсказуемые последствия для оборудования. Средства защиты, основанные на принципе перенапряжения, реагируют на превышение заданного значения напряжения и самостоятельно обрывают электрическую цепь, защищая оборудование от повреждений.
Изоляция и отключение основаны на принципе разделения электрических цепей и предотвращении их взаимного влияния. При нарушении изоляции или других нештатных ситуациях, средства защиты могут отключить определенные сегменты системы, минимизируя риск возникновения аварии и предотвращая поражение электрическим током.

Наличие средств защиты в электроустановках играет важную роль в обеспечении безопасности работы системы и защите оборудования и персонала от возможных опасностей, обусловленных электрической энергией.

Подраздел 4.1. Обнаружение и блокировка аварийных ситуаций

Основными средствами обнаружения и блокировки аварийных ситуаций являются:

Автоматические выключатели – электрические устройства, предназначенные для автоматического отключения электрической цепи при возникновении перегрузки или короткого замыкания.
Противоаварийные реле – устройства, которые регистрируют определенные параметры электрической сети и при превышении заданного порога автоматически производят отключение.
Устройства дифференциального тока (УДТ) – предназначены для обнаружения разницы в электрическом токе между фазами и нейтралью. При обнаружении утечки тока они автоматически выключают электрическую цепь.

Механизм работы средств обнаружения и блокировки аварийных ситуаций основывается на принципе автоматического реагирования на отклонения от нормы. Когда параметры сети выходят за пределы допустимых значений, средства обнаружения активируются и принимают меры по блокировке электрической цепи для предотвращения аварийной ситуации.

Подраздел 4.2. Слив вредных веществ при пожаре

Одной из основных задач при проектировании и эксплуатации электроустановок является предупреждение возможного слива вредных веществ при пожаре. При планировании электроустановки необходимо учитывать меры безопасности, предусматривающие использование систем автоматического пожаротушения и системы профилактики и контроля слива вредных веществ.

Системы автоматического пожаротушения, такие как установка датчиков пожара и автоматическое прекращение подачи тока в электроустановку, могут эффективно предотвратить распространение пожара и предотвратить возможный слив опасных веществ. Дополнительно, разработанные методы контроля и профилактики слива позволяют своевременно детектировать утечки химических веществ и принять меры для предотвращения их распространения.

Слив вредных веществ при пожаре может привести к серьезным последствиям, поэтому необходимо строго соблюдать все меры безопасности и руководствоваться рекомендациями и стандартами, установленными правилами электробезопасности.

Подраздел 4.3. Предотвращение поражения электрическим током

Тип средства защиты	Принцип действия
Заземление	Предоставляет надежный путь для отведения электрического тока в случае аварийной ситуации, минимизируя опасность для людей и оборудования.
Изоляция	Обеспечивает электрическую изоляцию проводников от окружающих объектов, предотвращая возникновение аварийных ситуаций и риск поражения.
Дифференциальное реле	Мониторит разность токов в частях электрической цепи и срабатывает при обнаружении утечки тока, блокируя подачу электроэнергии.
Изолирующие приспособления	Предоставляют изоляцию между оператором и электроустановкой при выполнении работы в электроопасной зоне, предотвращая перенос тока на оператора.
Аварийный отключатель	Автоматически отключает электроустановку в случае возникновения аварийной ситуации, предоставляя гарантию безопасности для людей и оборудования.

Применение соответствующих средств защиты и соблюдение правил эксплуатации позволяют эффективно предотвратить поражение электрическим током и обеспечить безопасные условия работы с электроустановками.
