Магнетрон – это основная часть микроволновых печей и других устройств, где используется магнетронная технология. Несмотря на свою небольшую размерность, магнетрон имеет сложную структуру и состоит из нескольких основных компонентов.
Один из основных элементов магнетрона – это катод, который представляет собой тонкую металлическую пластину. Катод служит источником электронов, которые в дальнейшем будут ускоряться и взаимодействовать с другими компонентами магнетрона.
Другой важной частью магнетрона является анод, который представляет собой металлическую оболочку с отверстиями. Анод выполняет несколько функций: он служит для удержания магнитного поля, направления электронов и создания высокочастотного электромагнитного поля. Это поле позволяет магнетрону генерировать микроволновое излучение.
Еще одной важной частью магнетрона является магнитная система, которая состоит из постоянных магнитов, расположенных сзади катода и перед анодом. Магнитное поле, создаваемое этими магнитами, направляет движение электронов и обеспечивает их спиральное движение, что нужно для эффективной генерации микроволнового излучения.
Таким образом, магнетрон представляет собой сложную систему, объединяющую несколько важных компонентов – катод, анод и магнитную систему. Уникальная структура магнетрона позволяет ему осуществлять принцип работы, который заключается в генерации микроволнового излучения с помощью электронов, ускоряемых искусственно созданным магнитным полем. Магнетронная технология используется в самых разных областях – от питания до медицины – благодаря своим уникальным возможностям в генерации электромагнитного излучения.
- Катод магнетрона:
- а) Конструкция катода
- б) Материалы для катода
- Анод магнетрона:
- а) Роль анода в работе магнетрона
- б) Материалы для анода
- Магнитная система магнетрона:
- а) Типы магнитных систем
- б) Расположение магнитов в магнетроне
- Резонатор магнетрона:
- а) Принцип работы резонатора
- б) Роль резонатора в формировании колебаний
- Антенна магнетрона:
- а) Конструкция антенны магнетрона
- б) Роль антенны в передаче излучения
- Вентиляционная система:
- а) Роль вентиляции в работе магнетрона
- б) Технические особенности вентиляционной системы
- Конденсатор:
- а) Роль конденсатора в магнетроне
- б) Основные типы конденсаторов
- Вакуумная система:
- а) Роль вакуума в работе магнетрона
- б) Основные компоненты вакуумной системы
- 💥 Видео

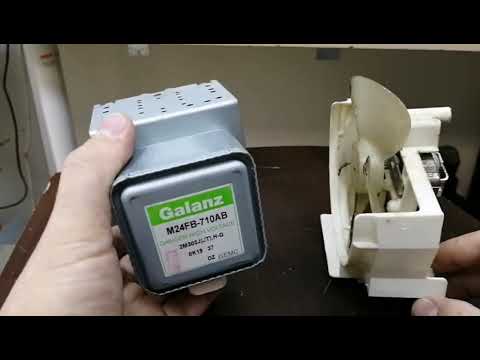

Видео:Устройство и принцип работы микроволновой печиСкачать
Катод магнетрона:
Для достижения эмиссии электронов катод обычно изготавливают из материалов, которые обладают низким работным потенциалом и хорошей электронной проводимостью. Кроме того, материал катода должен быть стабильным и иметь высокую температурную стабильность. Наиболее распространенными материалами для катодов магнетронов являются тугоплавкие металлы, такие как вольфрам или молибден.
В процессе работы катод нагревается до высокой температуры, которая достигается путем применения электрического нагрева или индукционного нагрева. При нагреве катода его поверхность испускает электроны, которые далее ускоряются и попадают в катодную зону. Здесь, под воздействием изначально созданного электромагнитного поля, электроны начинают двигаться по спиральной траектории вдоль катода, образуя электронные пучки, которые являются центральным компонентом работы магнетрона.
Таким образом, катод магнетрона играет важную роль в формировании электронных пучков, что в свою очередь приводит к созданию электромагнитного поля и возбуждению электрических колебаний в анодной системе магнетрона.
а) Конструкция катода
Катод магнетрона представляет собой нагреваемую вольфрамовую спираль, обмотанную специальным способом для обеспечения равномерного распределения тока нагревания по всей поверхности спирали.
Для достижения высоких значений тока нагрева в магнетроне обычно применяют метод индукционного нагрева. Поэтому на катоде присутствуют специальные обмотки, которые служат для передачи переменного тока высокой частоты, создающего электромагнитное поле.
На конце катода находится эмиссионная площадка, которая обычно имеет форму прямоугольника. Эмиссионная площадка служит для испускания электронов при нагреве катода. Для увеличения эффективности эмиссии на площадку может наноситься слой оксида бария, который повышает эмиттерное свойство катода.
Для контроля эмиссии электронов используется столбик анода, который помещается перед эмиссионной площадкой. Сам анод является положительным электродом магнетрона и служит для управления электронным потоком и создания электрического поля внутри магнетрона.
б) Материалы для катода
Наиболее распространенными материалами для катода являются вольфрам и тантал. Вольфрам обладает высокой температурой плавления, высокой термоэлектронной эмиссией и хорошей стабильностью во время работы. Тантал также обладает высокой термоэлектронной эмиссией и высокой температурой плавления, но его стабильность во время работы несколько хуже, поэтому его использование ограничено.
Для повышения эффективности работы магнетрона и увеличения его срока службы также применяются различные покрытия на поверхности катода. Например, используются оксиды вольфрама, такие как оксид вольфрама-тория (ТУВ), который повышает эмиссию электронов и улучшает стабильность катода во время работы.
Видео:Магнетрон: как он работает?Скачать
Анод магнетрона:
Главная функция анода заключается в том, чтобы создать электрическое поле, которое ускоряет электроны, испускаемые катодом, в направлении выходного отверстия, называемого волноводным узлом. Также анод служит для отвода тепла, который образуется в результате столкновения электронов с атомами газа в рабочей камере.
Анод обычно имеет специальную форму, чтобы обеспечить оптимальное распределение электронной плотности и равномерный разряд во всей рабочей камере. Он может быть сделан из различных материалов в зависимости от требований к работе магнетрона.
Важным параметром анода является его отверстие или щель, через которую проходит электронный поток. Размер и форма этой щели определяют электросвязь между катодом и анодом, а также форму и характеристики создаваемого магнитроном электромагнитного поля.
Анод магнетрона представляет собой важный элемент конструкции, который обеспечивает эффективное и стабильное функционирование этого электронного устройства. Его конструктивные особенности и материалы выбираются с учетом требований к мощности и длительности работы магнетрона в конкретных условиях.
а) Роль анода в работе магнетрона
Главная функция анода заключается в том, чтобы принимать электроны, испускаемые катодом, и переводить их энергию в мощный микроволновый излучательный поток.
Когда электроны, испускаемые катодом, попадают на анод, они набирают значительную скорость и энергию под действием приложенного магнитного поля и электрического напряжения. Затем эти электроны сталкиваются с поверхностью анода, отдавая свою энергию атомам и вызывая их возбуждение.
В процессе столкновений электроны теряют энергию и замедляются, увеличивая температуру анода. Тепловая энергия, накопленная в аноде, преобразуется в форму мощных микроволновых излучений, которые затем выходят через отверстие в аноде и используются в различных приложениях, например, для нагрева пищи в микроволновых печах или генерации радарных сигналов.
Таким образом, анод в магнетроне играет роль приемника электронов с катода, преобразуя их энергию в мощные микроволновые излучения, которые затем могут быть использованы в различных технических системах и устройствах.
б) Материалы для анода
Существует несколько типов материалов, которые могут быть использованы для анода:
- Металлические материалы: такие материалы, как вольфрам и молибден, обладают высокой температурной стойкостью и теплопроводностью. Они широко применяются в магнетронах, работающих в высокочастотном диапазоне.
- Керамические материалы: цирконий и алюминий являются примерами керамических материалов, которые также могут использоваться для анодов магнетрона. Керамические материалы обладают высокой теплопроводностью, но они менее эффективно рассеивают тепло в сравнении с металлическими материалами.
- Композитные материалы: некоторые магнетроны используют аноды, состоящие из композитных материалов, таких как карбид вольфрама или карбид кремния. Эти материалы сочетают в себе высокую температурную стойкость и хорошую проводимость тепла.
Выбор материала для анода зависит от требований к мощности, частоты и других параметров магнетрона. Правильный выбор материала помогает обеспечить надежную и эффективную работу магнетрона в различных условиях.

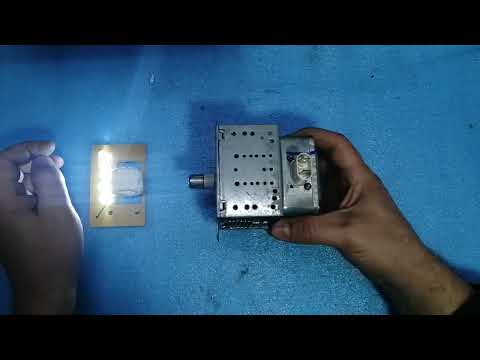

Видео:✅На что способна микроволновка. СВЧ излучение магнетронаСкачать
Магнитная система магнетрона:
Магнитная система магнетрона представляет собой один из основных компонентов данного устройства. Она играет важную роль в процессе генерации микроволнового излучения.
Основными элементами магнитной системы магнетрона являются магниты и магнитопроводы. Магниты обеспечивают магнитное поле внутри магнетрона, а магнитопроводы служат для создания замкнутого магнитного контура.
Магниты магнетрона обычно имеют форму дисков или цилиндров с пазами для размещения магнитопроводов. Они выполнены из материалов с высокой магнитной проницаемостью, таких как феррит или нидимиум. Магниты должны быть установлены с определенной ориентацией, чтобы создать необходимое магнитное поле внутри магнетрона.
Магнитные поля, создаваемые магнитами магнетрона, оказывают силу на электроны, двигающиеся вокруг анода. Это позволяет удерживать электроны вблизи центра магнетрона и создавать пучок электронов с определенной скоростью и энергией.
Магнитная система магнетрона обеспечивает стабильность работы устройства и определенные характеристики генерируемого излучения. Она является важным компонентом в микроволновых устройствах, таких как радары, микроволновые печи, трансмиттеры и другие.
а) Типы магнитных систем
В магнетронах, используемых в различных устройствах и системах, могут применяться разные типы магнитных систем. В основе магнитной системы магнетрона лежат постоянные магниты, создающие магнитное поле, необходимое для работы устройства.
Существует несколько типов магнитных систем, которые применяются в магнетронах:
1. Анодно-магнитные системы. В таких системах постоянный магнит размещается на одной стороне резонатора магнетрона, а анод – на другой. Такая конфигурация позволяет достичь равномерного распределения плотности тока по поверхности анода.
2. Ободные магнитные системы. В этом случае магниты размещаются вокруг резонатора магнетрона в виде ободка, образующего одну или несколько параллельных линий магнитной индукции. Ободные системы обеспечивают хорошую концентрацию электрона на оси резонатора.
3. Полусферические магнитные системы. В таких системах вокруг резонатора магнетрона устанавливаются магниты в форме полусферы. Такая конструкция позволяет достичь более равномерного распределения плотности тока на поверхности анода.
Выбор типа магнитной системы зависит от конкретного применения магнетрона и требуемых характеристик устройства.
б) Расположение магнитов в магнетроне
Основными элементами магнитной системы магнетрона являются постоянные магниты – магнитные пластинки или магнитные цилиндры. Они располагаются симметрично вокруг катода, создавая замкнутое магнитное поле. Это поле направлено перпендикулярно плоскости анода и катода, что обеспечивает движение электронов вокруг катода, образуя электронный поток внутри магнетрона.
Расположение магнитов в магнетроне может отличаться в зависимости от конкретного вида устройства. Однако, независимо от конфигурации, главная задача магнитной системы заключается в создании сильного и однородного магнитного поля, которое направляет электроны вокруг катода и обеспечивает их взаимодействие со сверхвысокочастотными электромагнитными волнами внутри резонатора.

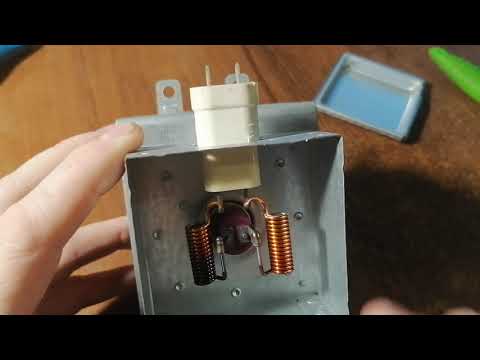

Видео:Что такое магнетрон?Скачать
Резонатор магнетрона:
Основными элементами резонатора магнетрона являются катод, анод и магнитное поле. Катод изготавливается из материала с высокой электроотрицательностью, таким как вольфрам или торий. Анод представляет собой металлическую пластину с отверстиями, которые позволяют пропускать электроны от катода к аноду.
Существует несколько различных типов резонаторов магнетрона, но основой каждого из них является магнитное поле. Магнитное поле создается с помощью постоянного магнита, который размещается вокруг активной области магнетрона. Это поле направлено перпендикулярно к направлению движения электронов.
Резонатор создает условия для возникновения осцилляций, или колебаний, высокой частоты внутри него. Основными параметрами резонатора являются частота колебаний и эффективность генерации высокочастотной энергии. Катод, анод и магнитное поле вместе обеспечивают создание и поддержание резонансного колебания внутри резонатора.
Резонатор магнетрона играет важную роль в процессе генерации высокочастотной энергии. Он определяет частоту колебаний и эффективность работы всего магнетрона. Из-за своей сложной природы, резонаторы магнетронов требуют точного проектирования и изготовления для достижения высокой эффективности и стабильности работы.
Основные компоненты резонатора магнетрона: | Функция: |
---|---|
Катод | Источник электронов |
Анод | Захватывает и усиливает электроны |
Магнитное поле | Создает условия для генерации колебаний |
а) Принцип работы резонатора
Внутри резонатора находится катод — нагреваемый элемент, из которого освобождаются электроны. Под действием внешнего магнитного поля электроны движутся по спиральным траекториям, образуя электронные потоки.
Находящийся вокруг катода анод приложен к положительному напряжению, что создает электрическое поле. Создается высокочастотный переменный ток, который приводит к колебаниям электрического поля в полости резонатора.
Резонатор имеет форму круглого или прямоугольного кольца, образующего полость с определенной частотой резонанса. Поля, генерируемые электронными потоками и переменным электрическим полем резонатора, взаимодействуют друг с другом.
В результате этого в полости резонатора возникают электромагнитные волны заданной частоты, которые распространяются по направлению к выходному окну магнетрона. Эти волны служат источником мощности в микроволновом диапазоне.
Чтобы обеспечить резонансное условие, длина волны генерируемых электромагнитных волн должна быть примерно равна периметру полости резонатора. Это позволяет эффективно многократно отражать волны от стенок резонатора для усиления сигнала и максимальной передачи мощности.
б) Роль резонатора в формировании колебаний
Резонатор играет важную роль в формировании колебаний в магнетроне. Он представляет собой две параллельные пластины с отверстиями или решеткой, разделенные пространством с наличием электромагнитного поля. Резонатор включает в себя две главные составляющие: резонансный кавитационный резонатор и сеть отвода мощности.
Кавитационный резонатор — это часть резонатора, где происходят колебания и генерация электромагнитных волн. Он состоит из открытой структуры с отверстиями, чтобы волны могли вступать и выходить из резонатора. Рабочая частота магнетрона определяется резонансной частотой этого кавитационного резонатора.
Сеть отвода мощности — это компонент резонатора, отвечающий за извлечение мощности, сгенерированной магнетроном. Он обеспечивает низкий уровень отраженной мощности и высокую эффективность передачи мощности. Сеть отвода мощности состоит из различных элементов, таких как согласовывающие штыри, диэлектрические и ферритовые заглушки, петли и другие элементы.
Резонатор обеспечивает условия для возбуждения и удержания электронных колебаний в магнитном поле. Он создает и поддерживает условия, при которых электроны могут осциллировать с высокой частотой и генерировать электромагнитные волны. Резонатор также помогает удерживать колебания внутри системы и предотвращать их распространение в пространство вокруг магнетрона.
Видео:Принцип работы микроволновой печи. Физика магнетронаСкачать
Антенна магнетрона:
Основная задача антенны магнетрона — преобразовать электрический ток в микроволновое излучение, которое затем передается в печь или другое устройство для нагрева или обработки материалов.
Антенна магнетрона обычно представляет собой металлическую прутковую конструкцию, сформированную в определенной форме. Форма и размеры антенны могут варьироваться в зависимости от требуемых параметров излучения и конструкции магнетрона в целом.
Антенна магнетрона имеет ряд важных характеристик, таких как коэффициент усиления, диаграмма направленности и частотная характеристика. Они определяют эффективность и точность излучения микроволновых волн.
В процессе работы магнетрон, высокочастотный ток накапливается и катод магнетрона, который приходит в движение под действием электромагнитного поля. Антенна магнетрона трансформирует электрическую энергию в электромагнитные волны, которые затем испускаются в окружающее пространство.
а) Конструкция антенны магнетрона
Антенна обычно имеет форму волновода и состоит из массивной металлической чаши с отверстием в центре, из которого выходит электронный поток. Это отверстие называется эмиссионным отверстием.
Внутри антенны проходят высокочастотные электрические токи, создаваемые электронным потоком. Они создают магнитное поле, которое в свою очередь взаимодействует с электрическим полем в полости резонатора, вызывая генерацию высокочастотных колебаний.
Антенна также играет роль электрического контакта между анодной системой и полостью резонатора. Это обеспечивает установление нужного электрического поля в полости и позволяет передавать энергию между этими компонентами.
Конструкция антенны магнетрона должна быть тщательно разработана для достижения высокой эффективности передачи энергии и обеспечения стабильности работы. Для этого используются специальные формы и размеры антенны, а также материалы с хорошими электрическими свойствами.
б) Роль антенны в передаче излучения
В магнетроне антенна представляет собой металлическую полость, расположенную на одном из концов резонаторной полости. Она служит для сосредоточения электромагнитного поля и направления его внешнему объекту.
Излучение, созданное антенной, может быть направлено на конкретный объект или передано через волновод в другое пространство.
Роль антенны в магнетроне заключается не только в формировании излучения, но и в обеспечении его эффективной передачи. Она должна обладать определенной формой и размерами, чтобы обеспечить наилучшую направленность и энергетическую эффективность.
Видео:Как работает МАГНЕТРОН? Понятное объяснение!Скачать
Вентиляционная система:
Вентиляционная система играет важную роль в работе магнетрона, обеспечивая его охлаждение и сброс производимого тепла. Она состоит из нескольких основных компонентов:
- Вентилятор — основной элемент системы, отвечающий за циркуляцию воздуха. Он создает поток воздуха, который передается через другие компоненты системы.
- Фильтр — устройство, предназначенное для очистки воздуха от пыли и посторонних частиц. Он предотвращает попадание загрязнений внутрь магнетрона и помогает поддерживать его работу в оптимальном состоянии.
- Радиатор — элемент, отвечающий за отвод тепла от магнетрона. Он обладает хорошей теплопроводностью и обеспечивает эффективное охлаждение системы.
- Воздуховоды — трубки, через которые проходит воздух и передается между компонентами системы. Они обеспечивают равномерное распределение воздушного потока и его направление к магнетрону.
- Регуляторы — устройства, позволяющие контролировать скорость вращения вентилятора и регулировать температуру в системе для поддержания оптимального режима работы.
Вентиляционная система является неотъемлемой частью магнетрона, обеспечивая его стабильную и эффективную работу. Благодаря ей магнетрон остается охлажденным и способен длительное время вырабатывать электромагнитные волны не прерываясь.
а) Роль вентиляции в работе магнетрона
Вентиляция магнетрона осуществляется с помощью вентилятора или вентиляционной системы, которая обеспечивает приток свежего воздуха и отвод использованного воздуха с поверхности магнетрона. Приток свежего воздуха помогает охладить магнетрон и предотвратить его перегрев. Отвод использованного воздуха удаляет нагретый воздух из окружающей среды, что также способствует охлаждению магнетрона и повышает его эффективность работы.
Вентиляционная система должна быть правильно спроектирована, чтобы обеспечить достаточный приток и отвод воздуха. Количество и мощность вентиляторов должны быть определены исходя из тепловыделения магнетрона и требований по охлаждению. Также важно обеспечить достаточное пространство для циркуляции воздуха вокруг магнетрона и его компонентов.
Установка и обслуживание вентиляционной системы требуют особого внимания. Рекомендуется регулярно очищать вентиляционные отверстия от пыли и грязи, чтобы не создавать преграды для притока и отвода воздуха.
Преимущества вентиляции в работе магнетрона: | Недостатки вентиляции в работе магнетрона: |
---|---|
— Обеспечивает достаточное охлаждение магнетрона | — Требует установки и обслуживания вентиляционной системы |
— Повышает эффективность работы магнетрона | — Может создавать дополнительные затраты на электроэнергию |
— Предотвращает перегрев магнетрона | — Может создавать шум и вибрации |
б) Технические особенности вентиляционной системы
Вентиляционная система состоит из нескольких основных компонентов:
1. Воздухозаборные устройства. Они предназначены для подачи свежего воздуха в систему. Воздухозаборные устройства могут быть различных типов и форм, в зависимости от требуемых характеристик и условий эксплуатации. Одним из самых распространенных и простых воздухозаборных устройств является решетка.
2. Каналы и трубопроводы. Они служат для транспортировки воздуха по системе. Каналы и трубопроводы должны быть герметичными, прочными и обладать необходимыми характеристиками, чтобы обеспечить правильное распределение воздуха и минимальные потери давления.
3. Вентиляторы. Они обеспечивают приток и отток воздуха в системе. Вентиляторы могут быть разных типов и конфигураций, включая осевые, радиальные, приточные и вытяжные вентиляторы.
4. Фильтры. Они предназначены для очистки воздуха от пыли, грязи и других загрязнений. Фильтры должны регулярно подвергаться очистке или замене, чтобы поддерживать эффективность и работоспособность системы.
Вентиляционная система может также включать другие компоненты, такие как рекуператоры, диффузоры, регулирующие клапаны и автоматические системы управления. Все эти компоненты работают вместе, чтобы обеспечить эффективную и надежную работу вентиляционной системы.
Технические особенности вентиляционной системы должны быть тщательно проработаны на всех этапах проектирования и строительства, чтобы обеспечить своевременное и качественное выполнение работ, а также долговечность и надежность системы в эксплуатации.
Видео:Электрическая энергия из магнетрона СВЧСкачать
Конденсатор:
Основное назначение конденсатора в магнетроне заключается в том, чтобы накапливать энергию, которая будет использована для генерации микроволновых волн. Конденсатор состоит из двух металлических пластин, разделенных изоляционным материалом, таким как керамика или пластмасса. При подключении к источнику электрического тока, одна пластина заряжается положительно, а другая — отрицательно.
Во время работы магнетрона конденсатор постоянно перезаряжается и разряжается. При разряде накопленная энергия освобождается в виде высокочастотных электрических колебаний, которые затем преобразуются в микроволновые волны. Конденсатор помогает поддерживать стабильность и высокую мощность генерируемых микроволновых волн.
Основной параметр конденсатора, который определяет его емкость, является растояние между пластинами и их площадь. Чем больше площадь пластин и меньше растояние между ними, тем большую емкость имеет конденсатор. Емкость конденсатора измеряется в фарадах (Ф).
а) Роль конденсатора в магнетроне
Во-первых, конденсатор служит для хранения электрической энергии, которая затем используется для генерации высокочастотных колебаний внутри магнетрона. В процессе работы магнетрона энергия из конденсатора периодически расходуется и затем восстанавливается с помощью электрических колебаний.
Во-вторых, конденсатор выполняет функцию разделения постоянного и переменного тока. В магнетроне, как и во многих других электронных устройствах, используется переменный ток для генерации электрических колебаний. Конденсатор позволяет отделить переменную составляющую тока от постоянной, обеспечивая правильную работу магнетрона.
Кроме того, конденсатор необходим для фильтрации электрического сигнала, передаваемого в магнетрон. Он подавляет высокочастотные помехи и шумы, обеспечивая чистоту и стабильность выходного сигнала магнетрона.
Функция | Роль конденсатора в магнетроне |
---|---|
Хранение электрической энергии | Конденсатор служит для накопления энергии, которая затем используется для генерации колебаний внутри магнетрона. |
Разделение постоянного и переменного тока | Конденсатор отделяет переменную составляющую тока от постоянной, обеспечивая правильную работу магнетрона. |
Фильтрация электрического сигнала | Конденсатор подавляет высокочастотные помехи и шумы, обеспечивая чистоту и стабильность выходного сигнала магнетрона. |
б) Основные типы конденсаторов
- Керамические конденсаторы: это самый распространенный тип конденсаторов. Они имеют керамический диэлектрик и широкий диапазон емкостей. Керамические конденсаторы обладают низкими токовыми потерями и высокой стабильностью.
- Электролитические конденсаторы: эти конденсаторы имеют электролитический диэлектрик, обычно представленный в виде слоя оксида металла. Они обладают высокой емкостью, но имеют низкую стабильность и ограниченный срок службы.
- Пленочные конденсаторы: этот тип конденсаторов имеет пленочный диэлектрик, что позволяет им иметь высокую стабильность и низкие токовые потери. Пленочные конденсаторы могут быть использованы для работы с высокими напряжениями и частотами.
- Танталовые конденсаторы: они имеют танталовый диэлектрик и обладают высокой емкостью и стабильностью. Танталовые конденсаторы обычно используются в приборах, требующих высокой надежности и долговечности.
- Полимерные конденсаторы: это современный тип конденсаторов, которые используют полимерный диэлектрик. Они обладают высокой емкостью, низкими токовыми потерями и долгим сроком службы.
Выбор типа конденсатора зависит от требуемых характеристик, таких как емкость, стабильность, срок службы и рабочее напряжение. При разработке электронной схемы важно выбрать нужный тип конденсатора для обеспечения надежной работы устройства.
Видео:ДЛЯ ЧЕГО КОЛПАЧОК НА МАГНЕТРОНЕСкачать
Вакуумная система:
- Вакуумной камеры — специального резервуара, в котором создается и поддерживается вакуум. Камера обычно выполнена из нержавеющей стали и имеет герметичное соединение с другими компонентами системы.
- Форвакуумного насоса — устройства, предназначенного для создания начального вакуума в системе. Форвакуумные насосы могут быть механическими или диффузионными и обеспечивают откачку воздуха из камеры до уровня, пригодного для работы основного вакуумного насоса.
- Основного вакуумного насоса — устройства, которое обеспечивает создание и поддержание необходимого вакуума в системе. В качестве основных вакуумных насосов могут использоваться турбомолекулярные насосы, ионные насосы или другие типы насосов.
- Датчика вакуума — устройства, предназначенного для измерения уровня вакуума в системе. Датчики вакуума могут быть терморезисторными, мембранными или других типов.
- Клапанов и герметичных соединений — элементов, обеспечивающих герметичность и управление вакуумной системой. Клапаны позволяют регулировать поток газа в системе, а герметичные соединения предотвращают утечку воздуха из системы.
Вакуумная система является неотъемлемой частью магнетрона, так как правильное создание и поддержание вакуума позволяет обеспечить надежную работу прибора и качественное испарение материала на обрабатываемую поверхность.
а) Роль вакуума в работе магнетрона
Вакуум играет критическую роль в работе магнетрона. Без вакуума магнетрон не смог бы действовать, поскольку наличие газа внутри привело бы к потере энергии и неравномерному распределению электронов.
Вакуум является одной из основных характеристик магнетрона. Он обеспечивает отсутствие воздействия окружающей среды на работу магнетрона, создавая оптимальные условия для передачи энергии и генерации электромагнитных волн. Вакуум также улучшает эффективность работы магнетрона, позволяя лучше контролировать разряд и обеспечивать стабильность всех его компонентов.
Поддержание вакуума является важной задачей при эксплуатации магнетрона. Для этого применяются различные методы и устройства, такие как вакуумные насосы и запечатывающие элементы. Стабильность и качество вакуума непосредственно влияют на эффективность работы магнетрона, поэтому специалисты постоянно разрабатывают и внедряют новые технологии и методики для обеспечения оптимального вакуума.
б) Основные компоненты вакуумной системы
Вакуумная система магнетрона состоит из нескольких основных компонентов, каждый из которых играет важную роль в обеспечении надлежащих условий работы магнетрона.
Один из основных компонентов — вакуумная камера, в которой создается условие низкого давления путем удаления воздуха и других газов. Вакуумная камера обычно изготавливается из материалов, способных выдерживать высокий вакуум и нагрев, таких как нержавеющая сталь или кварц. Камера должна быть герметично закрыта, чтобы предотвратить проникновение воздуха извне.
Второй важный компонент — вакуумный насос, который используется для создания и поддержания необходимого вакуума внутри камеры. Насосы могут быть различных типов, включая механические насосы, диффузионные насосы и турбомолекулярные насосы. Их задача состоит в том, чтобы удалить молекулы газа из камеры и создать условия для достижения высокого вакуума.
Третий важный компонент — фильтр, который используется для удаления частиц, пыли и влаги из газов, которые вводятся в камеру во время процесса обработки. Фильтры защищают магнетрон от возможных загрязнений, которые могут повлиять на его работу и надежность.
Еще одним важным компонентом является система управления и контроля, которая предназначена для наблюдения и управления параметрами работы магнетрона. С помощью системы управления можно регулировать напряжение, ток и другие параметры процесса, а также контролировать работу вакуумной системы.
