Структура манометра основные элементы и принцип работы (8 видео)

Манометр — это измерительный прибор, который позволяет определить значение давления в системе. Он широко применяется в различных сферах, начиная от промышленности и заканчивая бытовым использованием. Для правильного функционирования манометра необходимо знать его строение и принцип работы.

Основные элементы манометра включают в себя корпус, указатель, шкалу и мембрану. Корпус манометра представляет собой металлический или пластиковый цилиндр, внутри которого располагается основной механизм измерителя. Указатель является стрелкой, которая указывает значение давления на шкале. Шкала обычно представлена в виде циферблата с определенными значениями давления.

Принцип работы манометра основан на законе Паскаля, который гласит, что давление, создаваемое на любую точку жидкости или газа, равномерно распространяется по всем направлениям. Мембрана манометра обычно представляет собой тонкую металлическую или эластичную пластину. Когда на нее действует давление, мембрана деформируется, что приводит к перемещению указателя и отображению значения давления на шкале манометра.

Таким образом, основные элементы и принцип работы манометра позволяют точно определить давление в системе. Правильное понимание его структуры и работы позволяет использовать этот прибор в различных областях деятельности, где необходимо контролировать или измерять давление газов или жидкостей.

Содержание

Структура манометра
Основные элементы манометра
Шкала манометра
Игла манометра
Мембрана манометра
Принцип работы манометра
Прямая манометрия
Косвенная манометрия
Термическая манометрия
🎥 Видео

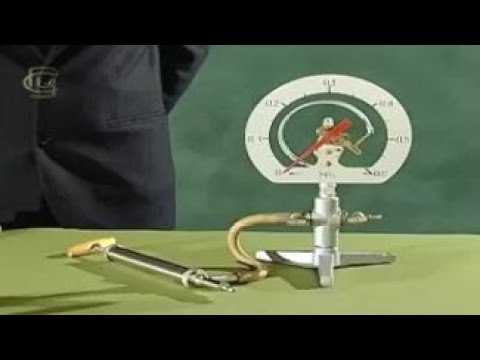

Видео:Устройство манометра. Как работает пружинный манометрСкачать

Структура манометра

Основные элементы манометра:

1. Корпус: представляет собой оболочку, в которую закрепляются все остальные элементы манометра. Он должен быть прочным, чтобы выдерживать давление среды и защищать внутренние части прибора от повреждений.

2. Указатель: показывает текущее значение давления на шкале манометра. Он устанавливается на ось и может быть выполнен в виде стрелки или другого индикатора.

3. Механизм передачи движения: переводит давление среды в механическое движение указателя. Он состоит из пружины и оси, которые регулируют отклонение указателя в зависимости от давления.

4. Шкала: представляет собой градуированную линейку, на которой отображаются значения давления. Она может быть выведена на корпус манометра или на дополнительную пластину.

Кроме основных элементов, в манометре также могут присутствовать дополнительные элементы, такие как уровень жидкости или мембрана, в зависимости от типа и модели прибора.

Принцип работы манометра основан на уравновешенности силы, создаваемой давлением среды, и пружины, которая создает контрдавление. Когда давление среды увеличивается, пружина сжимается, что приводит к изменению положения указателя на шкале. Таким образом, манометр позволяет определить давление в системе с высокой точностью.

Структура манометра представляет собой сложную систему, которая обеспечивает его надежную работу и точные показания давления. Знание строения и принципа работы манометра позволяет использовать его эффективно и получать актуальные данные о давлении в системе.

Видео:МанометрыСкачать

Основные элементы манометра

Шкала – это основной элемент манометра, представляющий собой градуировочную линию, которая показывает значения давления. Шкала обычно размещена на корпусе манометра и помогает пользователю определить текущее значение давления.
Указатель – это стрелка или другой индикатор, который указывает на текущее значение давления на шкале. Указатель связан с механизмом, который реагирует на изменения давления и перемещает указатель соответствующим образом.
Корпус – это внешняя оболочка манометра, которая защищает его внутренние элементы от повреждений и воздействия окружающей среды. Корпус обычно выполнен из металла или пластика и имеет отверстия, через которые происходит связь с измеряемой системой.
Подключение – это часть манометра, через которую он подключается к системе, в которой измеряется давление. Подключение может иметь различную конструкцию в зависимости от конкретной системы, и обычно сопрягается с помощью резьбового соединения или фланца.
Механизм – это система внутренних частей манометра, которая преобразует изменения давления в движение указателя. Механизм обычно включает пружину, которая реагирует на давление, и систему передачи, которая перемещает указатель.

Вместе эти основные элементы манометра образуют устройство, которое позволяет нам измерять давление и контролировать процессы в различных системах и приборах. Основная работа манометра основана на принципе изменения формы и размеров внутреннего объема под действием внешнего давления. При изменении давления форма и размеры внутреннего объема меняются, что приводит к перемещению указателя и отображению значения давления на шкале.

Шкала манометра

Шкала манометра представляет собой градуированное устройство, которое позволяет измерять и отображать величину давления в системе. Она состоит из цифровых или аналоговых делений, которые отображаются на индикаторе манометра.

Обычно шкала манометра имеет несколько крупных делений, обозначенных числами или маркерами, и мелкие деления между ними. Числа на шкале могут представлять максимальное давление в единицах измерения, например, в килопаскалях или фунтах на квадратный дюйм (psi).

Важно отметить, что шкала манометра может быть линейной или нелинейной, в зависимости от типа манометра. Линейная шкала имеет равные промежутки между делениями и легко интерпретируется. Нелинейная шкала, например, логарифмическая шкала, может быть использована для более точных измерений в широком диапазоне давления.

Шкала манометра может быть расположена как непосредственно на самом манометре, так и на отдельном дисплее или индикаторе. Это позволяет операторам легко считывать и интерпретировать показания манометра при работе с системой.

Для более наглядного и точного измерения давления могут использоваться дополнительные метки или цветовая калибровка на шкале манометра. Например, красные или желтые метки могут указывать на опасные или критические уровни давления, требующие немедленного вмешательства.

Использование шкалы манометра является важной частью мониторинга и контроля давления в различных системах, включая промышленные процессы, автомобильные двигатели, отопление и кондиционирование воздуха и другие. Оператору необходимо правильно читать шкалу и принимать соответствующие меры в случае необходимости.

Игла манометра

Игла представляет собой тонкую металлическую стрелку, закрепленную на оси и свободно вращающуюся вокруг ее оси. Часто игла окрашена ярким цветом, чтобы обеспечить легкость восприятия информации.

Принцип работы иглы манометра основан на равновесии сил. Игла соединена с осью и находится под воздействием указателя давления. Механизм, преобразующий давление в поворот иглы, обычно основан на пружине или мембране.

При увеличении давления в системе, указатель давления передает это изменение на иглу, вызывая ее поворот вправо. Чем больше давление, тем больше угол поворота иглы. При уменьшении давления, игла возвращается в исходное положение.

Таким образом, игла манометра позволяет оператору мгновенно определить давление в системе и контролировать его изменения. Четкое и точное показываение иглы помогает обеспечить безопасность и эффективность работы манометра.

Основные элементы иглы манометра	Описание
Игла	Металлическая стрелка, указывающая на показания давления на шкале манометра.
Ось	Стержень, к которому прикреплена игла и вокруг которого она свободно вращается.
Указатель давления	Механизм, преобразующий давление в поворот иглы.
Пружина или мембрана	Элемент, который передает изменение давления на иглу и обеспечивает ее поворот.

Мембрана манометра

Мембрана представляет собой тонкую, гибкую пластинку, обычно изготовленную из металла или эластичного материала. Она закрепляется жестко по периметру и способна деформироваться под действием давления, соприкасаясь с рабочей средой.

Изменившаяся форма мембраны передается на механизм переключения, который преобразует механическую деформацию в электрический или механический сигнал. Таким образом, мембрана является ключевым элементом, влияющим на точность и надежность измерений.

Преимущества мембраны манометра:	Недостатки мембраны манометра:
1. Устойчивость к агрессивным средам и высоким температурам.	1. Ограниченный диапазон измеряемого давления.
2. Высокая точность и реакция на изменение давления.	2. Возможность повреждения при превышении предельного заряда.
3. Возможность работы в невысоких диапазонах давления.	3. Уязвимость к механическим повреждениям.

Таким образом, мембрана манометра играет важную роль в процессе измерения давления, обеспечивая надежность и точность получаемых данных.

Видео:Принцип действия деформационного манометра с трубкой БурдонаСкачать

Принцип работы манометра

В основе манометра лежит трубка с неподвижным концом, заполненная жидкостью. Если манометр подключен к системе, в которой давление меняется, это приводит к изменению уровня жидкости в трубке.

Когда давление в системе увеличивается, давление на жидкость в манометре становится больше, чем давление на жидкость в системе. В результате уровень жидкости в трубке поднимается.

На основе измерения изменения уровня жидкости можно определить величину давления в системе. Уровни жидкости в манометре обычно измеряются с помощью шкалы или маркировок на самой трубке или на подключенном к ней индикаторе.

Принцип работы манометра позволяет точно измерять давление в системе и контролировать его изменения для обеспечения безопасности и эффективности работы различных устройств и систем.

Прямая манометрия

Основные элементы прямого манометра:

Игла: тонкая и острая игла, которая вводится в артерию для измерения давления. Игла должна быть достаточно прочной и стерильной, чтобы не нанести вред пациенту.
Шланг: тонкий гибкий шланг, который соединяет иглу с манометром. Шланг передает давление от иглы к манометру.
Кран: устройство, которое регулирует поток крови и измеряемое давление. Кран может быть открыт или закрыт для контроля и измерения давления.
Манометр: устройство для измерения давления. Манометр может быть механическим или электронным, и он показывает текущее значение артериального давления.

Принцип работы прямой манометрии:

Игла вводится в артерию пациента, обычно в лучезапястную артерию или бедренную артерию.
Кран открывается, чтобы позволить крови пройти через шланг в манометр.
Манометр измеряет давление прямо в артерии и отображает его значение на шкале.
После получения достаточного количества данных, игла удаляется из артерии и на ее место накладывается стерильный повязочный материал.

Прямая манометрия выполняется под контролем медицинского специалиста, так как требуется определенный навык и опыт для безопасного проведения процедуры. Этот метод измерения позволяет получить наиболее точные данные о давлении в артериях и используется в клинической практике для диагностики и мониторинга состояния пациента.

Косвенная манометрия

Принцип работы косвенной манометрии основан на использовании специальных датчиков, которые измеряют определенные показатели и на их основе рассчитывают давление. Например, для измерения артериального давления используется специальные манжеты, которые накладывают на пациента и надувают до определенного давления. Затем с помощью стетоскопа или электронного датчика измеряются аускультативные или пульсовые колебания, которые позволяют определить давление в артериях.

Еще одним методом косвенной манометрии является плевральная манометрия. Для его проведения в полость плевры вводится тонкий катетер с датчиком давления. С помощью него можно измерить давление внутри грудной полости, что позволяет диагностировать различные заболевания легких и плевры.

Преимущества косвенной манометрии:
Преимущество	Описание
Минимальный дискомфорт для пациента	Измерение давления проводится без непосредственного контакта с организмом пациента, что позволяет уменьшить дискомфорт и риск инфекций.
Возможность многократного измерения	Косвенный метод измерения позволяет повторно проводить исследования без необходимости накладывать новые манжеты или использовать другие инструменты.
Широкий спектр применения	Косвенная манометрия может применяться для измерения давления в различных органах и системах организма, что делает ее универсальным методом измерения.

Таким образом, косвенная манометрия – это эффективный метод измерения давления в организме, который находит применение в различных областях медицины и научных исследований. Она позволяет получить точные и достоверные результаты, необходимые для диагностики и контроля за состоянием пациента.

Термическая манометрия

Основным элементом термического манометра является теплопроводящая мембрана, которая разделяет две камеры – опорную и рабочую. Опорная камера заполнена газом с известными параметрами (например, атмосферным воздухом), а рабочая камера – газом, давление которого необходимо измерить.

При изменении давления в рабочей камере происходит изменение теплопроводности газа внутри мембраны. Это приводит к изменению температуры мембраны, которая может быть измерена с помощью термистора или термопары.

Принцип работы термического манометра основан на создании разности температур между опорной и рабочей камерами. Эта разность температур пропорциональна разности давлений в этих камерах. Измеряя разность температур, можно определить разность давлений, а следовательно, и давление в рабочей камере.

Термическая манометрия широко применяется в промышленности для измерения давления в различных газообразных средах. Она отличается высокой точностью и долговечностью, а также способностью работать при высоких температурах и давлениях.
