Структура и подробности о составе лазерного принтера

Лазерный принтер — это устройство, которое используется для печати текстовых и графических документов на бумаге. Его принцип работы основан на использовании лазерного луча для формирования изображения на поверхности фотобарабана. Этот процесс требует сложной структуры и множества компонентов, которые взаимодействуют для достижения высокой точности и качества печати.

Основные компоненты лазерного принтера:

1. Тонерный картридж: это контейнер, который содержит тонер — специальный порошок, используемый для формирования текста и изображения на бумаге. Картридж может быть съемным или встроенным, в зависимости от модели принтера.

2. Фотобарабан: это вращающийся барабан, покрытый фоточувствительным материалом. Фоточувствительный материал реагирует на лазерный луч, позволяя создавать электрические заряды, которые приводят к формированию изображения на бумаге.

3. Лазерный модуль: это устройство, которое генерирует лазерный луч и направляет его на фотобарабан. Лазерный модуль состоит из лазерного диода, коллиматора и других оптических элементов, которые обеспечивают точность и качество печати.

4. Печатающая головка: это устройство, которое перемещает тонер с фотобарабана на бумагу. Печатающая головка обычно содержит ролики, резиновый шнек и другие элементы, которые обеспечивают равномерный и точный перенос тонера на бумагу.

Это только некоторые из основных компонентов лазерного принтера. В каждой модели принтера могут быть дополнительные устройства, такие как нагревательный элемент, фьюзер и контроллер. Все они работают вместе, чтобы обеспечить эффективную работу принтера и высокое качество печати.

Таким образом, знание структуры и компонентов лазерного принтера поможет вам лучше понять его принцип работы и функции, что в свою очередь может помочь вам выбрать правильную модель и улучшить качество печати.

Видео:Как работает лазерный принтерСкачать

Состав лазерного принтера

Одним из основных элементов лазерного принтера является лазер. Лазер генерирует узкий пучок света, который направляется на поверхность барабана с фоточувствительным покрытием. По мере прохождения через различные части принтера, лазер создает набор электростатических зарядов на поверхности барабана.

Другим важным компонентом является барабан, который представляет собой металлический цилиндр с фоточувствительным покрытием. Барабан сохраняет заряды, созданные лазером, и когда на него попадает тонер – пигментированный порошок, он притягивается к заряженным областям на барабане, создавая будущее изображение.

Далее тонерное изображение переносится на поверхность бумаги с помощью трансферного ролика. При этом тонер нагревается и плавится, а затем наносится на бумагу и фиксируется с помощью нагреваемых валов.

Следующим важным элементом лазерного принтера является картридж или кассета с тонером. Внутри кассеты находится запас тонера, который подается на барабан с помощью множества мелких деталей. Картридж можно легко заменить, когда тонер заканчивается.

Важной частью принтера является также управляющая плата. Это электронный компонент, который управляет всем процессом печати – от передачи данных с компьютера до управления движением лазера, барабана и трансферного ролика.

Наконец, аппаратура лазерного принтера включает в себя различные механические и электромеханические детали, такие как моторы, ремни, зубчатые шкивы и ролики. Они гарантируют правильное и плавное перемещение бумаги через принтер, а также передачу движения от моторов к различным частям принтера.

Все эти компоненты работают вместе, чтобы обеспечить качественную и быструю печать документов и изображений на лазерном принтере.

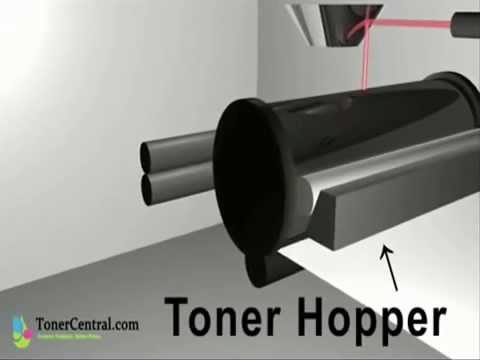

Видео:Принцип работы лазерного принтера. 3D анимация Mozaik EducationСкачать

Тонерная кассета

Тонерная кассета состоит из нескольких основных элементов:

1. Карман для тонера — это место, где хранится запас тонера. Карман имеет отверстие, через которое тонер попадает на барабан.

2. Барабан — это важный компонент тонерной кассеты. Он представляет собой цилиндрическую или коническую поверхность, покрытую фотовосприимчивым материалом. Барабан наносит электрический заряд на тонер, создавая насыщенные области, которые будут трансферированы на бумагу.

3. Металлический нож — это элемент, который удаляет излишки тонера с барабана после того, как тонер перенесен на бумагу. Это предотвращает повторное нанесение тонера и сохраняет точность изображения.

4. Ролики — тонерная кассета также включает в себя несколько роликов, которые помогают перемещать тонер по разным стадиям печати. Ролики также гарантируют равномерное нанесение тонера на барабан и бумагу.

Таким образом, тонерная кассета выполняет ключевую роль в работе лазерного принтера, обеспечивая необходимую подготовку тонера перед его нанесением на бумагу. Эффективность и качество печати во многом зависят от состояния и правильной работы тонерной кассеты.

Свойства тонера

Одно из основных свойств тонера — его электростатическая зарядка. Тонер заряжается положительно или отрицательно в зависимости от модели принтера. Заряженные частицы тонера притягиваются к фотобарабану, который заряжен противоположным знаком и является основной частью лазерного принтера.

Другим важным свойством тонера является его способность плавиться при высокой температуре. Во время печати лазерный принтер использует лазерный луч для нагрева и плавления тонера. После плавления тонер переносится на бумагу и фиксируется теплом ролика фиксации.

Тонер также имеет свойства, которые обеспечивают хорошую четкость и стойкость печати. Частицы тонера имеют мелкий размер и однородную форму, что позволяет получать резкие и четкие изображения. Благодаря своей структуре, тонер также обладает долговечностью и стойкостью к внешним воздействиям.

Принцип работы тонерной кассеты

Принцип работы тонерной кассеты заключается в следующих этапах:

1. Заряжение: в начале процесса все элементы кассеты заряжаются статическим электричеством.
2. Формирование изображения: тонер, распределенный внутри кассеты, притягивается к заряженным областям на фотобарабане с помощью электрического поля, создаваемого генератором.
3. Передача изображения: фотобарабан, покрытый тонером, проходит над бумагой, на которую должно быть напечатано изображение. Токоведущее валок передает тонер с фотобарабана на бумагу.
4. Фиксация изображения: после передачи тонера на бумагу происходит процесс его фиксации с помощью определенной температуры и давления, чтобы тонер стал устойчивым и не смазывался при дальнейшем использовании.
5. Очистка: все остатки тонера, которые не прикрепились к бумаге, удаляются с фотобарабана и других поверхностей кассеты с помощью очистительных элементов.

Принцип работы тонерной кассеты в лазерном принтере обеспечивает создание качественного и четкого изображения на бумаге и является одним из факторов, гарантирующих надежность и долговечность печатного устройства.

Видео:Принцип печати лазерного принтераСкачать

Лазерный блок

Основные компоненты лазерного блока:

• Лазер — основной элемент блока, который испускает узкий луч света. Лазер рисует изображение на поверхности барабана, формируя электростатический заряд.
• Зеркала сканирования — отражают луч лазера, направляя его на поверхность барабана. Зеркала работают в синхронизации с другими компонентами блока.
• Линзы — используются для фокусировки луча лазера на поверхности барабана. Корректная фокусировка позволяет получать четкие и качественные изображения.
• Гальванический привод — управляет движением зеркал сканирования, позволяя изменять направление и скорость лазерного луча при формировании изображения.
• Барабан — поверхность, на которую передается изображение. Барабан имеет специальное покрытие, которое реагирует на лазерный луч, формируя электростатический заряд.

Лазерный блок является ключевым компонентом лазерного принтера, обеспечивающим высокое качество и скорость печати.

Структура лазерного блока

1. Лазерный модуль:

Лазерный модуль является источником светового потока, который используется для формирования изображения на барабане. Он состоит из лазерного диода и оптической системы для фокусировки света.

2. Зеркала и линзы:

Зеркала и линзы служат для направления и фокусировки лазерного луча. Они позволяют точно передвигать и объединять лучи, чтобы создать изображение на барабанной поверхности.

3. Барабан:

На барабанной поверхности происходит формирование электростатического образа будущего изображения. Барабан покрыт светочувствительным слоем, который создает различные заряды в зависимости от полученного светового потока.

4. Тонерная камера:

Тонерная камера содержит тонер — аналог чернил. В процессе печати тонер насыщает барабан, прилипая к заряженным областям, и создает видимое изображение на бумаге.

Все эти элементы совместно обеспечивают работу лазерного блока и формируют качественное изображение на печатной поверхности.

Работа лазерного блока

1. Этап подготовки изображения. Вначале, происходит обработка и формирование исходного изображения на компьютере, где каждый пиксель разбивается на цветовые составляющие — красный, зеленый и синий. Затем, при помощи программ и драйверов, изображение конвертируется в формат, понятный для принтера.
2. Этап формирования заряженного изображения. В лазерном блоке, применяется особая технология, которая называется электростатическая сенсорная печать. На фотобарабане создается заряд, соответствующий частям изображения.
3. Этап формирования изображения на бумаге. С помощью сканирующего зеркала происходит оптическое сканирование фотобарабана по горизонтали и вертикали. Лазерный луч, проходя через объектив, рисует линию под действием оптической системы зеркал. Когда луч направляется на заряженную часть фотобарабана, заряженные участки становятся разряженными, а не заряженные – остаются заряженными. В результате, на фотобарабане формируется изображение.
4. Этап тонирования. Затем, фотобарабан, содержащий изображение, проходит через бункер с тонером, который представляет собой мелкодисперсный порошок. Порошок прилипает к заряженным участкам фотобарабана, образуя тонерный слой.
5. Этап переноса изображения на бумагу. Бумага проходит через валики, нагреваемые непосредственно перед камерой, принимающей изображение с фотобарабана. Под действием нагретых валиков тонер переносится с фотобарабана на бумагу. Фотобарабан с помощью скребка очищается от остатков тонера и готовится к следующему циклу печати.

Таким образом, работа лазерного блока заключается в формировании заряженного изображения на фотобарабане, его тонировании и переносе на бумагу. Благодаря этой технологии принтеры обеспечивают высокую скорость и качество печати.

Видео:Какой принтер лучше? Лазерный струйный?Скачать

Барабанная установка

Основными элементами барабанной установки являются:

1. Фотобарабан — это основной элемент барабанной установки. Он представляет собой цилиндр из алюминиевого сплава, покрытый специальным слоем фоточувствительного материала.
2. Зарядная роликовая головка — служит для заряда фотобарабана статическим электричеством.
3. Лазерный сканер — генерирует лазерный луч, который светит на фотобарабан, создавая на нем электростатическое изображение.
4. Вал крепления — фиксирует и удерживает фотобарабан в правильной позиции.
5. Набор непроводящего покрытия — предназначен для защиты и сохранения фотобарабана от воздействия внешних факторов.

Процесс формирования изображения начинается с зарядки фотобарабана с помощью зарядной роликовой головки. Затем лазерный сканер с помощью лазерного луча создает на фотобарабане электростатическое изображение. На заряженные области фотобарабана будут притягиваться тонерные частицы, которые позже будут перенесены на бумагу.

Барабанная установка является чувствительной частью принтера, поэтому требуется аккуратное обращение с ней и регулярная замена изношенных элементов для обеспечения качественной печати.

Принцип работы барабанной установки

Процесс работы барабанной установки начинается с того, что барабан благодаря наличию фоточувствительного покрытия заряжается отрицательно. При подаче на барабан лазерного луча, прерывая заряд на определенных участках, создается электростатическое изображение будущей печати.

Тонер, который является основным материалом для нанесения изображения на бумагу, заряжен положительно. В результате электрической поляризации происходит прилипание тонера к заряженным участкам барабана, а на незаряженных участках тонер не слипается.

Затем через нагревательный элемент происходит «плавление» тонера на барабане и его перенос на бумагу. Бумага проходит через нагревательный элемент, что позволяет тонеру сроситься и фиксироваться на ней, создавая окончательное изображение.

Таким образом, принцип работы барабанной установки заключается в формировании электрического изображения на поверхности барабана, прилипании тонера к заряженным участкам, его переносе на бумагу и фиксации при помощи нагревательного элемента.

Проблемы с барабанной установкой

Одной из распространенных проблем с барабанной установкой является повреждение самого барабана. Это может произойти из-за неправильного использования или из-за истирания со временем. Поврежденный барабан может привести к пятнам и полосам на отпечатках, снижая качество печати и делая ее менее четкой.

Еще одной проблемой, связанной с барабанной установкой, является неправильный контакт между барабаном и принтером. Если барабан не правильно установлен, он может не обеспечивать должную передачу тонера на бумагу. В результате, печать может выглядеть бледной и нечеткой.

Кроме того, загрязнение барабана может стать еще одной причиной проблем с барабанной установкой. Брошюры, пыль и другие частицы могут накапливаться на барабане, что приводит к пятнам и полосам на отпечатках. Проведение регулярной чистки барабана может помочь предотвратить такие проблемы.

Важно отметить, что проблемы с барабанной установкой могут быть разными в зависимости от конкретной модели принтера. При возникновении проблем рекомендуется обращаться к руководству по эксплуатации или проводить диагностику принтера специалистом.

Видео:🖨 Все типы принтеров и Технологии печати / ЛИКБЕЗ 📃Скачать

Термоблок

1. Термоэлемент: это сердце термоблока, отвечающее за генерацию тепла. Термоэлемент может быть выполнен из различных материалов, но наиболее распространенным является никромовая проволока. Управление термоэлементом осуществляется путем подачи электрического тока определенной силы.

2. Оболочка термоблока: оболочка, обычно выполненная из металла, служит для защиты термоэлемента и организации процесса передачи тепла на бумагу. Внутри оболочки располагается тонерная камера, где происходит смешивание тонера с теплом.

3. Нагревательные элементы: это нагревательные пластины или катушки, которые нагреваются благодаря термоэлементу и передают тепло в тонерную камеру. Они обеспечивают оптимальное температурное воздействие на тонер и помогают достичь высокого качества печати.

4. Датчики температуры: термоблок обычно оснащен датчиками температуры, которые контролируют нагревательные элементы и гарантируют стабильное тепловое воздействие на тонер. Это позволяет избежать перегрева или недостаточного нагрева, что может негативно сказаться на качестве печати.

5. Поверхность нанесения: это место, где происходит контакт термоблока с бумагой. Обычно это резиновый ролик или светочувствительный драм. Поверхность нанесения помогает тонеру прилипнуть к бумаге и создает равномерное распределение тепла.

Термоблок является одним из важных компонентов лазерного принтера, который определяет качество и скорость печати. Правильное функционирование термоблока позволяет достичь ярких и четких изображений на печати.

Устройство термоблока

Структура термоблока включает в себя несколько ключевых элементов:

• Барабан фотобарабана – основной компонент, на котором формируется изображение.
• Ролик термистора – термический датчик, контролирующий температуру термоблока и регулирующий процесс плавления тонера.
• Электроника управления – платы и микроконтроллеры, отвечающие за управление нагревательными элементами и поддержание оптимальной температуры.
• Нагревательные элементы – спирали или нагревательные плёнки, которые разогревают термоблок до нужной температуры.
• Фюзерный ролик – ролик, который обеспечивает надлежащий нагрев и слипание тонера с бумагой.

Работа термоблока включает в себя следующие этапы:

1. Активация нагревательных элементов, которые начинают разогревать термоблок до определенной температуры.
2. Расплавление тонера, который находится на ролике термистора.
3. Передача расплавленного тонера на поверхность барабана фотобарабана.
4. Слипание тонера с бумагой, проходящей между барабаном и фюзерным роликом.
5. Охлаждение термоблока после завершения печати.

Такая структура и принцип работы термоблока позволяют обеспечить высокое качество и быстроту печати в лазерном принтере.

Влияние термоблока на качество печати

Качество печати напрямую зависит от работы термоблока. Если он функционирует неправильно или имеет дефекты, то на печати могут появиться различные дефекты, такие как полосы, пятна, размытость или неправильное отображение цветов.

Основные компоненты термоблока включают нагревательные элементы, валы, ролики и чипы управления. При работе термоблока тонер нагревается и переносится на бумагу с помощью валов и роликов. Чипы управления контролируют нагревательные элементы и обеспечивают правильное распределение тепла.

Чтобы обеспечить качественную печать, термоблок должен работать без сбоев и иметь равномерный нагрев. Если нагрев происходит неравномерно или термоблок перегревается, то это может привести к плохому контакту с тонером, образованию пузырьков в тонере или его перегоранию.

Важным аспектом работы термоблока является его правильное обслуживание и уход. Регулярная очистка, проверка и замена компонентов помогут предотвратить поломки и обеспечить долгую и надежную работу принтера. Также важно использовать качественные материалы, совместимые с принтером, чтобы избежать проблем с термоблоком и сохранить высокое качество печати.

Итак, качество печати на лазерном принтере зависит от работы термоблока. Его правильное функционирование и обслуживание гарантируют четкую и качественную печать без дефектов.

Видео:Принцип работы лазерного принтераСкачать

Узел подачи бумаги

Узел подачи бумаги состоит из нескольких основных компонентов:

1. Лоток для бумаги: внутри принтера расположены один или несколько лотков, предназначенных для хранения бумаги. Они обычно имеют регулируемые направляющие, которые позволяют правильно установить размер бумаги, а также регуляторы ёмкости, которые определяют количество бумаги в каждом лотке.

2. Ролик подачи бумаги: этот механизм отвечает за подачу бумаги из лотка внутрь принтера. Он обычно состоит из резинового или силиконового ролика, который вращается под действием мотора. Ролик подачи бумаги обеспечивает надежное сцепление с поверхностью бумаги и переносит ее на следующий этап печати.

3. Разделительный клин: данный компонент устанавливается после того, как бумага проходит через ролик подачи. Он имеет форму клина и помогает надежно отделить верхний лист от остальной стопки бумаги. Разделительный клин предотвращает заедание и смещение бумаги при подаче в принтер.

4. Датчики подачи бумаги: внутри узла подачи бумаги есть датчики, которые контролируют движение и наличие бумаги. Они могут быть оптическими, механическими или герконовыми и сообщают принтеру о наличии или отсутствии бумаги в лотках или о возможных сбоях в подаче.

5. Шины подачи бумаги: это набор роликов и направляющих, который поддерживает движение бумаги внутри принтера. Шины подачи устанавливаются перед системой печати и гарантируют правильное позиционирование бумаги для печати каждого отдельного символа или изображения.

В совокупности, все эти компоненты позволяют создать надежный и эффективный механизм подачи бумаги в лазерном принтере. Благодаря этому узлу принтер может печатать большое количество документов без сбоев и с высоким качеством печати.

Как работает узел подачи бумаги

Первым компонентом является лоток, в котором размещается бумага. Когда принтер готов принять задание на печать, мотор приводит в движение ролики, которые захватывают верхний лист бумаги из лотка и подают его дальше.

Далее, бумага проходит через систему транспортировки, которая состоит из приводных и направляющих роликов. Приводные ролики передвигают бумагу внутри принтера, а направляющие ролики удерживают бумагу в определенном положении.

Во время передвижения, бумага проходит через лазерную каретку, которая осуществляет нанесение изображения или текста на бумагу с помощью лазерного луча. Затем, бумага проходит через фотобарабан, на поверхности которого формируется электростатическое изображение.

После нанесения изображения, бумага проходит через узел нагрева, где тонер, содержащийся в картридже, переносится на бумагу и фиксируется под воздействием высокой температуры.

Частые поломки узла подачи бумаги

Частая причина поломки узла подачи бумаги – засорение или загрязнение. Пыль, маленькие частицы бумаги и другие посторонние объекты могут попасть в механизмы подачи бумаги, мешая его работе. Кроме того, неправильное использование или неправильная настройка подачи бумаги также может стать причиной поломки узла.

Если узел подачи бумаги поломан или неисправен, могут возникнуть следующие проблемы:

• Загибание бумаги – это частая проблема, связанная с неправильной подачей. Если узел подачи бумаги не может правильно удерживать лист бумаги, он может загибаться или смещаться, что приведет к смазыванию или неравномерному размещению текста на печати.
• Застревание бумаги – иногда бумага может застрять внутри узла подачи. Это может быть вызвано изношенными роликами или другими деталями механизма. В результате принтер может прекратить работу и потребуется ручное извлечение застрявшей бумаги.
• Разрыв бумаги – если узел подачи бумаги не правильно удерживает лист, это может привести к его разрыву. Это может произойти из-за излишней силы, которую механизм подачи оказывает на бумагу, или из-за неправильного позиционирования роликов.

Чтобы предотвратить поломку узла подачи бумаги, рекомендуется регулярно очищать принтер от пыли и других посторонних предметов. Также следует правильно подбирать и настраивать формат бумаги, а при сомнениях – обратиться к руководству по эксплуатации принтера. В некоторых случаях необходимо обратиться к специалистам для ремонта или замены узла подачи бумаги.

Видео:Основы диагностики лазерного принтераСкачать

Узел формирования изображения

Все эти компоненты работают вместе, чтобы создать высококачественное печатное изображение на бумаге. Узел формирования изображения является неотъемлемой частью лазерного принтера и выполняет ключевую роль в процессе печати.

Как происходит формирование изображения

Первым этапом является подготовка изображения, которое будет распечатано. Для этого компьютер отправляет данные о изображении принтеру, который сохраняет их в памяти. Затем происходит его обработка и разделение на отдельные точки, так называемые пиксели.

Далее происходит формирование электростатического изображения на фотобарабане. Фотобарабан покрыт светочувствительным материалом, который возбуждается лазерным лучом. Лазерное сканирование поверхности фотобарабана позволяет создать электростатическую картину, где светлые области имеют положительный заряд, а темные — отрицательный.

Далее осуществляется процесс тонирования, который заключается в применении тонера к фотобарабану. Тонер — это специальный порошок, который электрически притягивается к областям с противоположным зарядом. В результате фотобарабан покрывается тонером и на его поверхности формируется электростатическое изображение.

Затем фотобарабан проходит через вал нагрева, который нагревает тонер до нужной температуры. Это позволяет тонеру слипнуться и прикрепиться к бумаге.

Наконец, бумага проходит через вал подачи и вал фиксации, где тонер окончательно фиксируется на бумаге. В результате получается готовое печатное изображение, которое можно использовать или передавать другим людям.
