Тормозные колодки являются одной из ключевых составляющих тормозной системы автомобиля. Они отвечают за создание трения и замедление движения автомобиля при его остановке. В состав тормозных колодок входит несколько основных компонентов, каждый из которых выполняет свою важную функцию.

Тормозные накладки – это основной элемент тормозных колодок. Они изготавливаются из высококачественного термостойкого материала, который обладает хорошей износостойкостью и способностью выдерживать высокую температуру. Тормозные накладки крепятся к тормозным тормозным механизмам и непосредственно контактируют с тормозными дисками или барабанами.

Как правило, тормозные накладки состоят из нескольких слоев:

Фрикционная накладка – самый важный слой тормозной колодки, который обеспечивает трение между колодкой и тормозным диском или барабаном. Он создает сопротивление и замедляет движение автомобиля.
Металлическая основа – служит для крепления фрикционной накладки и обеспечивает ее прочность и стабильность во время работы.
Клеевой слой – обеспечивает надежное сращивание фрикционной накладки с металлической основой и устойчивость к высоким температурам.

В зависимости от типа тормозной системы автомобиля и его конструкции, тормозные колодки могут содержать дополнительные компоненты, такие как накладки с шарнирным механизмом, регуляторы и другие элементы. Однако, фрикционная накладка всегда является основным элементом, от которого зависит работоспособность и надежность тормозной системы.

Содержание

Тормозные колодки: состав и функция компонентов
Основные компоненты состава тормозных колодок
Тормозные накладки
Материалы тормозных колодок
Каркас колодки
Функции основных компонентов
Тормозные накладки: тормозной эффект
Материалы тормозных колодок: сцепление и износостойкость
Каркас колодки: фиксация и устойчивость
Побочные компоненты и их функции
Антишумные пластины: снижение шума
Замки и скобы: крепление колодок
Приспособления для износа: индикация износа колодок
💡 Видео

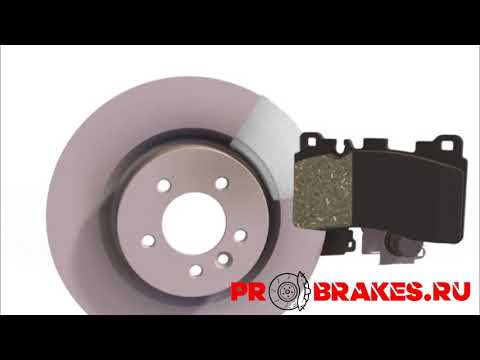

Видео:Как работают ДИСКОВЫЕ ТОРМОЗА❓Принцип работы суппорта ❗️Устройство тормозной системы❗️Скачать

Тормозные колодки: состав и функция компонентов

Основными компонентами тормозных колодок являются:

1. Тормозная накладка: является важным элементом, который осуществляет непосредственный контакт с тормозным диском (или барабаном в случае использования барабанных тормозов). Она состоит из специального термостойкого материала, который обеспечивает трение и тормозящий эффект при нажатии на педаль тормоза.

2. Металлическая пластина (основа): служит для закрепления тормозной накладки к тормозному механизму. Она обеспечивает прочность и стабильность всей конструкции колодки.

3. Антискрипная пластина: предотвращает появление скрипящих звуков при торможении. Она размещается между тормозной накладкой и основой колодки. Антискрипная пластина обеспечивает плавность и бесшумность работы тормозной системы.

4. Крепежные элементы: состоят из различных металлических деталей, таких как клипсы, пружины и штифты. Они служат для надежного крепления тормозной накладки и обеспечения ее правильного положения в тормозном механизме.

5. Тепловая изоляция: специальный материал, который размещается между тормозной накладкой и основой колодки. Тепловая изоляция защищает основу колодки от высоких температур, создаваемых при трении с тормозным диском или барабаном.

6. Индикатор износа: металлическая полоска или провод, которая служит для определения износа тормозных колодок. При достижении определенной степени износа, индикатор износа контактирует с тормозным диском (или барабаном) и создает специальный звуковой сигнал, указывая на необходимость замены колодок.

Все эти компоненты тесно взаимодействуют друг с другом, обеспечивая надежность, эффективность и безопасность работы тормозной системы автомобиля.
