Выключатель – одно из наиболее простых и распространенных устройств в нашем доме или офисе. Но многие замечали, что на некоторых выключателях есть два символа: L и 1. Каково их значение? Почему они присутствуют на данном устройстве? В этой статье мы разберемся в смысле этих обозначений и их важности в повседневной жизни.
Символ L на выключателе обозначает фазу в электрической цепи. Фаза – это проводник, через который проходит электрический ток и из которого питается электроприбор. Он подключается к местному источнику энергии, такому как электрическая сеть. Обозначение «L» происходит от английского слова «Line», что означает «линия». Часто фазный провод в сети окрашен в черный или красный цвет для облегчения его идентификации.
Символ 1 на выключателе указывает на наличие одного положения – включение. При повороте рычага выключателя в эту позицию фазный провод будет подключен к электрической нагрузке, и электрический ток начнет подаваться на приборы или лампы. Обозначение «1» является типовым и стандартным для выключателей, где есть только одно положение для включения.
Видео:Маркировка автоматических выключателей значение и расшифровкаСкачать
Общая информация
Выключатель обычно имеет несколько положений, которые обозначаются определенными символами. Два наиболее распространенных символа на выключателе – это L и 1.
Символ L обозначает фазу или подачу электрического напряжения на устройство или сеть. Он указывает на наличие электрической энергии и готовность к подаче ее на соответствующую нагрузку.
Символ 1, в свою очередь, обозначает состояние выключателя – вкл или выкл. Когда выключатель находится в положении 1, это означает, что цепь замкнута и подано электрическое напряжение на нагрузку. Когда выключатель находится в положении, противоположном 1, это означает, что цепь разомкнута и электрическое питание к нагрузке не подается.
Знание этих символов помогает пользователям правильно использовать и манипулировать выключателями, а также понимать их текущее состояние и подключение к электрической сети.
Определение функциональности
Выключатель с символом L обозначает, что данный выключатель предназначен для управления освещением. Символ L обычно связывается с английским словом «light», что означает «освещение». Таким образом, если на выключателе есть символ L, это означает, что он предназначен для управления освещением в помещении.
Символ 1 на выключателе, как правило, обозначает наличие одной функции управления. Это может быть включение или выключение освещения или другого устройства, например, вентилятора или розетки. Если на выключателе есть символ 1, это означает, что он регулирует только одну функцию и не имеет дополнительных возможностей управления.
Однако, важно отметить, что символы L и 1 могут варьироваться в зависимости от производителя и страны. В некоторых случаях, символ L может обозначать другие функции, связанные с освещением, а символ 1 может представлять различные режимы работы или настройки.
Символ на выключателе | Описание |
---|---|
L | Обозначает наличие функции управления освещением |
1 | Обозначает наличие одной функции управления |
В итоге, при выборе и установке выключателей, важно обратить внимание на символы на них, так как они позволяют определить функциональность данного выключателя и его предназначение.
Важность правильного понимания
Символ L, обычно представлен буквой L или латинской буквой I, обозначает фазный провод в электрической системе. Фазный провод является основным проводником электроэнергии, и часто он имеет высокое напряжение. Правильное подключение фазного провода к выключателю особенно важно, чтобы предотвратить короткое замыкание и возгорание.
Символ 1, который может быть изображен цифрой 1 или римской цифрой I, обозначает первый порядок цифр на выключателе. Он используется для указания порядка включения или отключения в группе выключателей. Правильное понимание и использование символа 1 помогает избежать путаницы при включении или отключении электроприборов.
Важно иметь ясное представление о значениях символов L и 1 на выключателе, чтобы избежать неправильной установки или ошибочной интерпретации. Неправильное подключение или неправильное понимание символов может привести к серьезным последствиям, таким как короткое замыкание, пожар или электрический удар.
При установке или использовании выключателя необходимо обратить внимание на инструкции и маркировки, указанные на самом выключателе или в сопроводительной документации. В случае сомнений или непонятностей лучше проконсультироваться с квалифицированным электриком или специалистом в области электрического оборудования.
Видео:ФАЗА или НОЛЬ на выключательСкачать
Символ L
Символ L на выключателе обозначает «линейный» или «фазный» проводник. Этот символ указывает на то, что данный контакт выключателя предназначен для подключения провода, по которому идет электрический ток от источника энергии до освещаемого объекта.
Обозначение символа L может варьироваться в зависимости от стандартов и страны. В некоторых местах символ L может быть заменен на букву «P» или быть изображен как вертикальная линия со стрелкой, указывающей направление тока.
Стандарт | Обозначение | Описание |
---|---|---|
Европейский | L | Линейный проводник |
Американский | L1 | Линейный проводник |
Японский | 電源 (Dengen) | Электропитание |
Когда подключаете провода к выключателю или функциональному блоку, важно учесть обозначения символов. Если вы ошибочно подключите провода к неправильному символу, это может вызвать поломку или неправильную работу электрической системы.
Поэтому, перед началом установки или замены выключателя, рекомендуется ознакомиться со схемой подключения и обозначениями символов, чтобы избежать потенциальных проблем и обеспечить правильную работу электрической системы.
Описание символа L
Символ «L» на выключателе обозначает фазу или фазовый провод. В электротехнике фазовый провод используется для передачи электрической энергии из источника питания к нагрузке.
Фазовый провод обычно имеет цвет, отличающийся от цвета нулевого провода или заземления. Чтобы обеспечить безопасность и правильное подключение электрической системы, необходимо корректно обозначать каждый провод, включая фазовые провода.
Символ «L» может быть изображен на выключателе в виде большой буквы «L» или в виде прямой линии, указывающей на фазовую клемму на выключателе или розетке.
Важно помнить, что подключение проводов к соответствующим клеммам на выключателе очень важно для безопасности и правильного функционирования электрической системы. При подключении проводов следует обратить внимание на правильность соответствия цветов проводов и обозначений символов.
Символ | Описание |
---|---|
L | Обозначение фазового провода или фазы на выключателе. |
Символ L в электрической схеме
Индуктивность возникает в схемах, содержащих катушки с проводами, обмотки трансформаторов, индуктивные связи и т.д. При наличии переменного тока, индуктивность создает индуктивное сопротивление (реактивное сопротивление L), которое определяется частотой сигнала и индуктивностью элемента.
Индуктивность широко используется в электронике и электротехнике для фильтрации сигналов, стабилизации напряжения, создания пульсаций и т.д. В электрических схемах символ L помогает идентифицировать индуктивные элементы и правильно подключить их в цепи.
Важно отметить, что символ L не следует путать с символом 1, который обычно обозначает единичное значение или единицу измерения. В электрической схеме, 1 может обозначать резистор с сопротивлением равным единице или другие элементы с аналогичным значением. Будьте внимательны при анализе электрических схем и правильно интерпретируйте обозначения символов.
Видео:Что должно приходить на выключатель и что приходит у вас?Скачать
Символ 1
Символ 1 на выключателе обычно обозначает положение «Вкл». В силу своей формы и расположения, символ 1 может также быть использован для обозначения первого элемента или позиции в нумерованных списках.
Символ 1 может быть выполнен в различных стилях, шрифтах и размерах, но его форма остается неизменной — прямоугольник, вертикально расположенный, с черной окантовкой и белым или другим контрастным цветом внутри.
Глядя на символ 1 на выключателе, мы сразу понимаем, что это означает «включено», что полезно во множестве ситуаций, например, при управлении электрическими или электронными устройствами.
Однако следует быть внимательными, так как символ 1 может также позволить для других значений в зависимости от контекста, в котором он используется.
Описание символа 1
Символ 1 на выключателе обычно используется для обозначения одной из позиций или состояний переключателя. Он может указывать на включение или выключение элемента или системы, на выбор одного из нескольких режимов или на любую другую однократную операцию.
В контексте электрических выключателей, символ 1 часто обозначает включение электрической цепи или включение питания для подключенного устройства или электрического оборудования.
Символ 1 может также использоваться для обозначения первой позиции в переключателе, например, в режимах работы или уровнях яркости.
Этот символ обычно описывается как горизонтальная линия с вертикальным хвостиком внизу. Он может быть помечен числом «1» или просто одиночной линией для обозначения его значения.
Важно отличать символ 1 от символа L, который может обозначать различные другие позиции или состояния в зависимости от контекста использования выключателя.
Описание символа 1 может изменяться в зависимости от контекста и использования.
Символ 1 и его назначение
Если на выключателе присутствует такой символ, это обозначает, что когда переключатель находится в положении «1», то соответствующая функция или устройство включено. Например, на выключателе с символом «1» может быть обозначен свет или какое-либо электрическое устройство, которое будет включено при переключении выключателя в положение «1».
Символ | Назначение |
---|---|
1 | Включение функции или устройства |
Символ «1» может также быть использован в комбинации с другими символами или цифрами для обозначения сложных функций или режимов работы. Например, сочетание «1» и «2» может означать включение двух различных функций или устройств.
Важно заметить, что символы и их значимость могут различаться в разных странах или стандартах. Поэтому перед использованием выключателя с символами необходимо изучить их назначение в соответствии с соответствующими правилами и указаниями.
💡 Видео
Двухклавишный выключатель. Как подключить. Схема подключения.Скачать
Как читать электрические схемы. Радиодетали маркировка обозначениеСкачать
Что такое ФАЗА, НОЛЬ и ЗЕМЛЯ В ЭЛЕКТРИКЕ | ОБЪЯСНЯЮ НА ПАЛЬЦАХСкачать
Как читать электрические схемы. Урок №6Скачать
✅Маркировка на автоматическом выключателе бренда IEKСкачать
Первое, что должен усвоить начинающий электрикСкачать
Маркировка автоматических выключателей. Что означают надписи на автоматических выключателях ?Скачать
Что означают буквы на автоматических выключателях (Время-токовые характеристики)Скачать

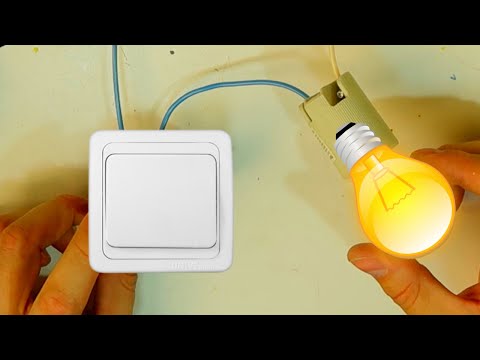

Как подключить одноклавишный выключатель | Схема подключения выключателяСкачать
Одноклавишный выключатель. Схема подключения. Как подключить выключатель.Скачать

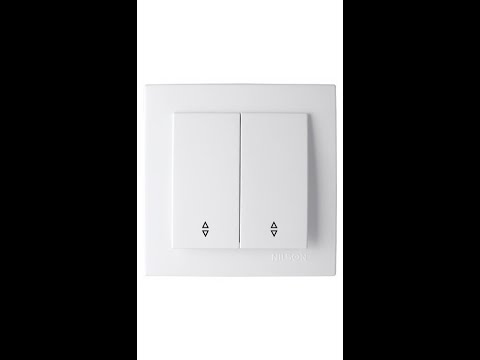

Выключатель двухклавишный проходной Nilson TouranСкачать
