Классификация фрезерных станков основные типы и их характеристики (8 видео)

Фрезерные станки – это мощные и универсальные инструменты, которые широко используются в металлообработке, деревообработке и других отраслях промышленности. Они позволяют осуществлять точное обработку различных материалов по заданному шаблону. Эти станки классифицируются по различным признакам, таким как типы, размеры и характеристики.

Одним из основных признаков классификации фрезерных станков является их тип. Существуют различные типы фрезерных станков, каждый из которых имеет свои специфические особенности и предназначение. Наиболее распространенными типами станков являются горизонтальные, вертикальные и универсальные.

Горизонтальные фрезерные станки предназначены для горизонтальной обработки деталей. Они оснащены горизонтальным верстатным столом, который позволяет осуществлять обработку деталей различных размеров и форм. Горизонтальные станки позволяют выполнить такие операции, как фрезерование резьбовых отверстий, обработка рельефов и поверхностей, а также различные виды резки.

Вертикальные фрезерные станки наиболее распространены в промышленности. Они оснащены вертикальным верстатным столом, на котором закрепляются и обрабатываются детали. Вертикальные станки позволяют осуществлять разнообразные операции, такие как фрезерование пазов, проточек и канавок, а также точную обработку деталей сложной формы.

Универсальные фрезерные станки представляют собой комбинированные станки, которые позволяют осуществлять как горизонтальную, так и вертикальную обработку деталей. Они обладают большей гибкостью и универсальностью, что делает их идеальным выбором для предприятий, где требуется разнообразность операций по обработке деталей.

Классификация фрезерных станков по типам является основной и важной категорией. При выборе подходящего станка необходимо учитывать тип обрабатываемых материалов, требования по точности и скорости обработки, а также размеры и формы деталей. Таким образом, правильный выбор фрезерного станка позволит повысить эффективность и качество процесса обработки на предприятии.

Содержание

Фрезерные станки: основные классификации
Вертикальные фрезерные станки
Универсальные вертикальные станки
Консольные вертикальные станки
Горизонтальные фрезерные станки
Горизонтально-фрезерные станки с вертикальным шпинделем
📽️ Видео

Видео:Виды фрезерных станков по металлу. Какой фрезерный станок выбратьСкачать

Фрезерные станки: основные классификации

Основные классификации фрезерных станков:

По типу управления:
- Ручное управление
- С числовым программным управлением (ЧПУ)
По конструкции стола:
- Горизонтальные фрезерные станки
- Вертикальные фрезерные станки
- Универсальные фрезерные станки
- Карусельные фрезерные станки
По способу монтажа инструмента:
- Обрабатывающий центр с фиксированным инструментом
- Обрабатывающий центр с поворотным столом
По типу поворота фрезы:
- Плоскофрезерный станок
- Круглофрезерный станок
- Дисковый фрезерный станок
По способу перемещения осей:
- Трехкоординатная система (X, Y, Z)
- Пятикоординатная система (X, Y, Z, A, B)

Классификация фрезерных станков позволяет выбрать оптимальный тип станка для конкретного вида обработки, учитывая требования по точности, производительности и сложности формы изделий. Основные типы фрезерных станков обладают своими преимуществами и недостатками, которые необходимо учитывать при выборе оборудования для производства.

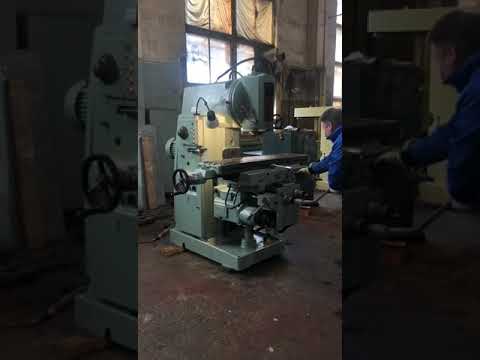

Видео:Классификация и виды фрез по металлу. Конструкция и назначение фрез. Червячная фреза и дрСкачать

Вертикальные фрезерные станки

Вертикальные фрезерные станки широко используются в различных отраслях машиностроения и металлообработки. Они позволяют выполнять такие операции, как фрезерование, сверление, растачивание, нарезка резьбы и другие, с высокой точностью и качеством.

Основные элементы вертикальных фрезерных станков включают в себя исполнительный орган – фрезерный шпиндель, рабочую поверхность стола, систему подачи и привод. Фрезерный шпиндель позволяет осуществлять вращательное движение фрезы, а стол обеспечивает перемещение заготовки для обработки.

Вертикальные фрезерные станки могут быть оборудованы различными устройствами и аксессуарами для расширения функциональности и повышения производительности. Некоторые из таких устройств включают в себя поворотные столы, устройства для автоматической смены инструмента, системы ЧПУ и прочие.

Выбор конкретного типа вертикального фрезерного станка зависит от требований производства и особенностей обрабатываемых материалов. Каждый тип станка имеет свои преимущества и ограничения, поэтому важно провести анализ перед покупкой или использованием станка.

Тип станка	Характеристики
Вертикально-фрезерные станки с фиксированным шпинделем	Обрабатывают малогабаритные заготовки и позволяют выполнять различные операции с высокой точностью и скоростью. Имеют небольшие габариты и простоту в использовании.
Универсальные вертикальные фрезерные станки	Обеспечивают возможность обработки различных материалов и выполнения широкого спектра операций. Имеют высокую гибкость и многофункциональность.
Горизонтально-вертикальные фрезерные станки	Комбинированные станки, которые позволяют выполнять операции как в горизонтальной, так и в вертикальной плоскости. Обладают высокой универсальностью и производительностью.

Вертикальные фрезерные станки являются незаменимым инструментом для любого предприятия, занимающегося машиностроением или металлообработкой. Они обеспечивают высокую точность и качество обработки, а также значительно увеличивают производительность производства.

Универсальные вертикальные станки

Универсальные вертикальные станки представляют собой тип фрезерных станков, предназначенных для выполнения разнообразных операций по обработке деталей.

Основная особенность универсальных вертикальных станков заключается в их способности выполнять фрезерные операции как по горизонтали, так и по вертикали. Это позволяет обрабатывать детали под различными углами и в разных положениях, что значительно повышает их универсальность и функциональность.

Универсальные вертикальные станки оснащены вертикальным шпинделем, на котором установлены фрезерные инструменты. Шпиндель может перемещаться вверх и вниз, а также вращаться вокруг своей оси. Это позволяет осуществлять фрезерование деталей различных форм и размеров.

Кроме фрезерования, универсальные вертикальные станки могут выполнять и другие операции, такие как сверление, развертывание отверстий, фаскоснимание и т. д. Для этого они обычно оснащены различными приспособлениями и аксессуарами, которые позволяют расширить их функциональные возможности.

Преимущества использования универсальных вертикальных станков включают:

Высокую универсальность и гибкость в выполнении различных операций по обработке деталей;
Возможность обработки деталей различных форм и размеров;
Высокую точность и качество обработки;
Возможность выполнения сложных операций, таких как фрезерование под разными углами и в разных положениях;
Надежность и долговечность конструкции станка.

Таким образом, универсальные вертикальные станки являются важным инструментом для производства и обработки различных деталей в различных отраслях промышленности.

Консольные вертикальные станки

Консольные вертикальные станки относятся к одному из основных типов фрезерных станков. Они отличаются своей конструкцией и применением.

Основными элементами консольных вертикальных станков являются вертикальный стол и подвижная головка, которая осуществляет движение вдоль оси Y и Z.

Эти станки обладают высокой точностью и производительностью. Они позволяют выполнять сложные операции фрезерования, такие как контурное фрезерование, сверление отверстий различных размеров и глубины, фрезерование пазов и вырезание кромок.

Консольные вертикальные станки широко применяются в машиностроении, автомобилестроении, аэрокосмической промышленности и других отраслях, где требуется высокая точность и производительность обработки деталей.

Они могут быть как одностоечными, так и двухстоечными. При выборе консольного вертикального станка необходимо учитывать такие параметры, как размеры стола, мощность шпинделя, количество осей и возможности программного управления.

Основные преимущества консольных вертикальных станков включают:

Высокую точность обработки;
Большую производительность;
Возможность выполнять сложные операции фрезерования;
Удобство и простоту эксплуатации;
Надежность и долговечность;
Возможность программного управления и автоматизации.

Консольные вертикальные станки являются важным инструментом в современной промышленности и позволяют эффективно выполнять различные работы по обработке металла и других материалов.

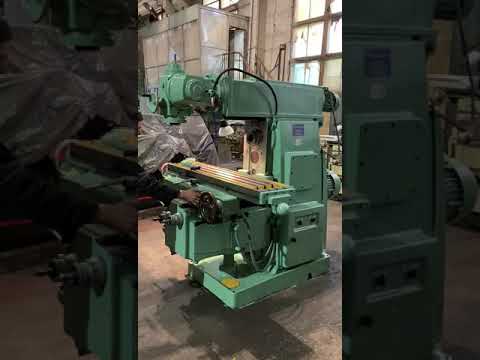

Видео:Обзор и сравнение фрезерных станков WARRIOR W0401f и WARRIOR W0404Скачать

Горизонтальные фрезерные станки

Одним из основных преимуществ горизонтальных фрезерных станков является их способность работать с длинными и тяжелыми деталями. Благодаря горизонтальному положению шпинделя, эти станки обеспечивают стабильную поддержку и точность обработки для больших заготовок. Они также обладают высокой производительностью и способностью обрабатывать большие объемы материала.

Горизонтальные фрезерные станки могут быть оснащены различными типами фрезерных головок, таких как универсальные, вертикальные и промышленные. Это позволяет им выполнять широкий спектр операций, включая фрезерование, сверление, растачивание и другие виды обработки.

Благодаря возможности поворота рабочего стола, горизонтальные фрезерные станки позволяют выполнять фрезерование под различными углами и обрабатывать сложные формы деталей. Они также обладают высокой точностью и повторяемостью рабочих операций.

Важно отметить, что выбор типа фрезерного станка зависит от конкретных требований и характеристик обрабатываемых деталей. Горизонтальные фрезерные станки широко используются в промышленности и обеспечивают эффективность и высокое качество обработки деталей.

Горизонтально-фрезерные станки с вертикальным шпинделем

Горизонтально-фрезерные станки с вертикальным шпинделем используются в различных отраслях промышленности, включая машиностроение, металлообработку, авиацию, судостроение и др. Они применяются для обработки деталей разных форм и размеров, от простых до сложных.

Основной элемент горизонтально-фрезерных станков с вертикальным шпинделем — это вертикальный шпиндель, который осуществляет вращение режущего инструмента. Шпиндель может быть установлен на различной высоте по отношению к столу станка, что позволяет выполнять фрезерование под разными углами. Некоторые станки имеют также возможность поворота стола и крепления осевых устройств, что обеспечивает более широкий диапазон операций.

Главным преимуществом горизонтально-фрезерных станков с вертикальным шпинделем является возможность осуществлять обработку деталей с большей точностью и эффективностью. Благодаря вертикальному шпинделю и горизонтальной плоскости стола, станки этого типа позволяют выполнять фрезерование под углом, что особенно важно при работе с нестандартными деталями. Также они обладают высокой прочностью и надежностью, что позволяет использовать их для обработки различных материалов.

Горизонтально-фрезерные станки с вертикальным шпинделем предлагают широкий диапазон возможностей для обработки деталей различных форм и размеров. Они позволяют производить как простые, так и сложные операции фрезерования с высокой точностью и производительностью. Благодаря своей конструкции и характеристикам, эти станки широко применяются в промышленности и играют важную роль в процессе производства.
