Ременная передача – это механизм, который используется для передачи вращения и силы от одного вала к другому с помощью ремня. Она состоит из нескольких основных элементов, которые совместно обеспечивают передачу движения. Главными элементами ременной передачи являются ремень, две шкивы и натяжитель ремня.

Ремень является гибким элементом ременной передачи. Он представляет собой длинную полосу из материала, которую можно закрепить на шкивах. Ремни используются для передачи вращательного движения от одного вала к другому. Они могут быть различной формы и размера, в зависимости от конкретной задачи.

Шкивы — это круглые диски с выступающими ребрами, на которых закреплен ремень. Они могут быть одинарными или множественными, что позволяет регулировать передаточное отношение и скорость вращения. Шкивы устанавливают на валах, их взаимное вращение позволяет передавать движение от одного вала к другому.

Натяжитель ремня – это устройство, которое служит для поддержания определенного уровня натяжения ремня на шкивах. Он предотвращает скольжение ремня и обеспечивает эффективную передачу движения. Натяжитель может быть пружинным или статическим. Он нужен для того, чтобы ремень всегда находился в нужном положении и не ослаблялся в процессе работы.

Принцип работы ременной передачи заключается в том, что когда один вал начинает вращаться, ремень перемещается вдоль него и передает движение на другой вал через шкивы. При этом, изменяя диаметр шкивов или используя разные шкивы, можно регулировать передаточное отношение и скорость вращения. Ременная передача широко применяется в различных областях, таких как промышленность, автомобильное производство и домашние применения.

Содержание

Ременная передача: основные элементы и принцип работы
Основные элементы ременной передачи
Ремень
Шкивы
Натяжитель
Принцип работы ременной передачи
Передача крутящего момента
Регулировка скорости
🔍 Видео

Видео:Ремённые передачи: достоинства и недостатки, классификацияСкачать

Ременная передача: основные элементы и принцип работы

Ремень: основной элемент ременной передачи, состоящий из гибкой полосы материала, часто резинового или полиуретанового, которая переключает вращение с одного вала на другой.
Шкивы или шестерни: элементы, с помощью которых передаётся вращение от ремня на вал. Они могут быть фиксированными или регулируемыми в зависимости от конструкции и назначения ременной передачи.
Натяжитель: устройство для регулировки натяжения ремня, чтобы он не соскальзывал с шкива и обеспечивал надёжное соединение между валами.

Принцип работы ременной передачи заключается в том, что ремень прикрепляется к шкивам или шестерням на двух валах. Когда один вал крутится, ремень передаёт это вращение на второй вал. Волновое движение ремня, вызванное вращением шкивов или шестерен, позволяет сделать такую передачу возможной.

Ременная передача имеет несколько преимуществ по сравнению с другими типами передач, такими как зубчатые передачи. Она обеспечивает плавность работы, эффективность и возможность работы на больших расстояниях между валами. Также она более дешева в производстве и требует меньшего технического обслуживания. Однако ремень может растягиваться со временем и требовать регулярной замены или настройки натяжения.

В общем, ременная передача – это важный компонент многих механизмов и систем. Она обеспечивает эффективную передачу вращения между валами и позволяет преобразовывать и передавать мощность в различных типах машин и устройств.

Видео:Ремённые ПередачиСкачать

Основные элементы ременной передачи

1. Ремень. Ремень – это гибкая деталь, выполненная из резины или другого эластичного материала. Он используется для передачи вращательного движения с одного вала на другой. Ремень имеет определенную длину и ширину, которые подбираются в соответствии с требованиями конкретной передачи.

2. Шкивы. Шкивы – это диски или колеса, на которых натянуты ремни. Шкивы могут быть разного размера и формы, в зависимости от требуемой передачи. Они обеспечивают трение с ремнем и передают крутящий момент с одного вала на другой. Шкивы могут быть выполнены из различных материалов, таких как сталь, алюминий или пластик.

3. Тяговое усилие. Тяговое усилие – это сила, которая прилагается к ремню, чтобы поддерживать его натянутым на шкивах. Тяговое усилие создается с помощью специальных устройств, таких как ролики или направляющие. Оно необходимо для обеспечения надежного сцепления ремня с шкивами и предотвращения проскальзывания.

Эти основные элементы ременной передачи работают вместе для передачи крутящего момента с одного вала на другой. Они обеспечивают надежную и эффективную передачу движения без сильных ударов и вибраций, что делает ременную передачу востребованной во многих областях промышленности.

Ремень

Основной принцип работы ремня базируется на трении между поверхностью ремня и поверхностью шкива. Когда вращается один из шкивов, ремень начинает двигаться вдоль его поверхности благодаря трению между ними. Это позволяет передавать движение и крутящий момент с одного шкива на другой.

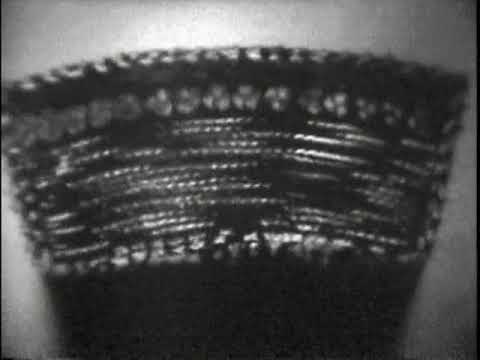

Ремни могут иметь различные формы и размеры в зависимости от конкретного применения. Они могут быть плоскими или клиновидными. Клиновидные ремни имеют форму клина и обеспечивают более плотный контакт с поверхностью шкива, что повышает эффективность передачи мощности.

Основные преимущества ременной передачи заключаются в ее простоте и надежности. Ремень не требует сложного обслуживания и может применяться в различных областях, от автомобилей до промышленного оборудования.

Главным преимуществом использования ремней является их гибкость и способность компенсировать небольшие несоосности между валами или шкивами.
У ремней также есть способность смягчать ударные нагрузки и вибрацию, что позволяет снизить износ на элементах передачи.
Ременная передача не требует смазки, что сокращает расходы на обслуживание и устраняет риск загрязнения окружающей среды.

Ремень является важным элементом ременной передачи, который обеспечивает передачу крутящего момента и движение между валами или шкивами. Он имеет простую конструкцию и достаточно надежен для использования в различных областях промышленности и автомобилестроения.

Шкивы

Шкивы представляют собой диски со специально обработанной поверхностью, на которую наматывается ремень. Они могут иметь различный диаметр и быть выполнены из разных материалов, таких как металл или пластик.

Принцип работы шкивов очень прост — когда двигается один шкив, ремень, намотанный на него, передает движение на другой шкив. Это позволяет передавать и изменять скорость вращения между двумя осями.

В ременных передачах обычно используются два типа шкивов: приводной и ведущий шкивы. Приводной шкив подключается к источнику энергии (например, двигателю), а ведущий шкив передает движение на другие механизмы, такие как генератор, насос и т.д.

Размеры и количество шкивов в ременной передаче могут быть различными в зависимости от задачи и требуемых параметров работы механизма.

Шкив	Описание
Приводной шкив	Подключается к источнику энергии и передает движение на другие механизмы
Ведущий шкив	Принимает движение от приводного шкива и передает его на другие элементы ременной передачи

Натяжитель

Принцип работы натяжителя заключается в создании определенной силы прижатия, которая помогает предотвратить соскальзывание ремня во время работы механизма. Он обеспечивает постоянную подачу силы от двигателя на приводные элементы системы.

Наиболее распространены два типа натяжителей — автоматические и регулируемые. Автоматические натяжители оснащены пружиной или гидравлическим механизмом, который автоматически подстраивается под изменение натяжения ремня. Такой натяжитель регулирует натяжение ремня независимо от его износа, что позволяет обеспечивать надежную работу системы на протяжении всего срока службы.

Регулируемые натяжители, в свою очередь, требуют ручной настройки. Они обладают регулировочным винтом или другим механизмом для изменения длины оси, на которой крепится натяжитель. Это позволяет вручную подстраивать натяжение, особенно при первоначальной установке ременной передачи или при замене ремня.

Натяжитель обязательно должен быть установлен на нужном расстоянии от других узлов ременной передачи, чтобы обеспечить оптимальную работу всей системы. Важно следить за состоянием и работоспособностью натяжителя, чтобы он мог выполнять свою функцию без сбоев и поломок.

Видео:Детали машин. Лекция 3.3. Ременные передачиСкачать

Принцип работы ременной передачи

Основными элементами ременной передачи являются два валца и гибкий ремень, который обходит оба валца. Один из валцев, называемый приводным, приводится в движение с помощью двигателя или другого источника энергии. Второй валец, называемый ведомым, получает движение от приводного вала с помощью ремня.

Принцип работы ременной передачи основан на трении между ремнем и валцами. Когда приводной валец начинает вращаться, ремень, обходя его, начинает перемещаться и захватывает ведомый валец. При этом, благодаря трению, ремень передает силу и момент с приводного вала на ведомый.

Важно отметить, что ременная передача может иметь различные конструктивные особенности. Они могут включать в себя множество валков и ремней, что позволяет передавать силу на большее количество валов и регулировать передаточное отношение между ними. Также ременная передача может использоваться для передачи движения между валами, расположенными на разных расстояниях друг от друга.

Благодаря своей простоте, ременные передачи широко применяются в различных областях, включая автомобильную промышленность, производство и сельское хозяйство. Они обеспечивают надежную и эффективную передачу силы, а также обладают устойчивостью к перегрузкам и помехам.

Передача крутящего момента

Принцип работы ременной передачи заключается в том, что при вращении приводного вала ремень, находящийся на нем, начинает двигаться и передает вращение приводимому валу. Для обеспечения передачи крутящего момента ремень должен быть натянут с определенной силой, которую обеспечивает натяжной ролик.

Ремни для передачи крутящего момента могут быть различных типов: плоские, клиновидные, зубчатые и другие. Выбор типа ремня зависит от конкретных условий работы и требований к передаче момента.

Преимуществом ременной передачи является возможность гибкой настройки передаточного отношения путем изменения диаметра приводного и приводимого валов или использования различных размеров ремней.

Однако у ременных передач есть некоторые недостатки, такие как скольжение ремня относительно валов, потери энергии при трении и ограничения по передаваемому моменту.

В целом, ременная передача является распространенным и востребованным способом передачи крутящего момента в различных механизмах и технических устройствах.

Регулировка скорости

Для регулировки скорости также используется механизм натяжения ремня. Натяжение должно быть достаточным, чтобы ремень не соскальзывал с шкива, но при этом не должно создавать излишнего трения, чтобы предотвратить износ ремня и повышенный расход энергии.

Еще одним элементом, который влияет на скорость ременной передачи, является количество и расположение шкивов. Различные сочетания шкивов позволяют создавать различные передаточные отношения и, следовательно, регулировать скорость движения.

Некоторые системы ременной передачи также могут быть оборудованы специальными регуляторами скорости, которые позволяют изменять скорость вращения шкивов или регулировать натяжение ремня с помощью ручек, рычагов или электронных устройств. Такие регуляторы позволяют более точно контролировать скорость передачи и адаптировать ее под определенные условия работы.

Регулировка скорости в ременной передаче является важной функцией, которая позволяет приспособить работу механизма к различным условиям и требованиям процесса. Современные технологии позволяют создавать все более эффективные и удобные способы регулировки скорости в ременных передачах, что способствует повышению производительности и надежности работающего оборудования.
