Определение структуры бинокля — основные компоненты и их функции

Бинокль — это оптическое устройство, которое позволяет наблюдать объекты на больших расстояниях с помощью двух объективов и двух окуляров. Составляющие его основные элементы — это призмы, объективы, окуляры, корпус и механизмы для фокусировки.

Объективы бинокля – это линзы, которые собирают свет и формируют изображение. Они размещены на передней стороне корпуса бинокля. Так как бинокль предназначен для наблюдения на больших расстояниях, объективы бинокля имеют большую диаметральное апертуру. Это позволяет собрать максимальное количество света, что особенно полезно при наблюдении в условиях недостаточной освещенности.

Окуляры бинокля – это линзы, устанавливаемые в окулярных тубах. Их задача заключается в увеличении изображения, которое формируется объективами. Окуляры могут быть фиксированными или переменными по увеличению, что позволяет пользователю выбрать наиболее подходящий уровень детализации.

Видео:Что такое увеличение БИНОКЛЯ / Кратность бинокляСкачать

Окуляры

Окуляры бинокля имеют две линзы – объективную и окулярную. Объективная линза собирает световые лучи и формирует изображение, которое проходит через окулярную линзу и попадает на глаз наблюдателя. Окулярная линза увеличивает изображение и обеспечивает его четкость и контрастность.

Окуляры могут быть разных типов – однофокусные и переменного фокуса. Однофокусные окуляры имеют фиксированное увеличение и фокусное расстояние, которое обычно указывается на корпусе бинокля. Окуляры переменного фокуса, также известные как зум-окуляры, позволяют изменять увеличение в зависимости от нужд наблюдателя.

Чтобы обеспечить максимальный комфорт наблюдения, окуляры обычно имеют регулируемые настройки, которые позволяют изменять диоптрийное значение и расстояние между линзами. Это позволяет людям с разными глазными дефектами получить четкое изображение без использования очков или контактных линз.

При выборе бинокля важно обратить внимание на характеристики окуляров, такие как увеличение, диаметр окулярной линзы и поле зрения. Окуляры с большим увеличением обеспечивают более детальное изображение, однако могут требовать более точного фокусирования и более устойчивой руки для наблюдения. Окуляры с большим диаметром линзы позволяют пропускать больше света, что особенно полезно при слабом освещении. Широкое поле зрения позволяет увидеть большую площадь одновременно и делает наблюдение более комфортным.

Важно помнить, что качество окуляров существенно влияет на качество изображения в бинокле. Высококачественные окуляры обеспечивают более четкое и яркое изображение, а также редуцируют искажения и аберрации. Поэтому при выборе бинокля следует обратить внимание на окуляры и выбрать модель с качественными и сбалансированными характеристиками окуляров.

Оправа окуляров

Главной частью оправы являются кольца или проставки, которые фиксируют окуляры в определенном положении. Они выполнены из прочного материала, такого как металл или пластик, чтобы обеспечить надежную фиксацию окуляров.

Для удобства пользователя, оправа также может иметь регулируемые элементы, позволяющие изменять положение окуляров в соответствии с индивидуальными потребностями. Например, металлические дужки могут быть изогнуты для лучшей адаптации к форме лица.

В некоторых моделях биноклей оправы могут иметь специальные амортизирующие вставки, которые смягчают контакт с лицом и предотвращают появление неприятных ощущений при длительном использовании.

Следует отметить, что оправа окуляров играет важную роль в оптической системе бинокля, поскольку неправильно подобранная или составленная оправа может исказить изображение или вызвать неприятные ощущения при ношении. Поэтому при выборе бинокля следует обратить внимание на качество оправы и ее соответствие индивидуальным потребностям пользователя.

Линзы окуляров

Окуляры бинокля играют ключевую роль в формировании изображения. Они состоят из оптических линз, которые выполняют функции увеличения изображения, расширения поля зрения и корректировки аномалий зрения.

Линзы окуляров делятся на две основные категории: объективные и окулярные.

Объективные линзы отвечают за увеличение и фокусировку входящих световых лучей, формируя промежуточное изображение. Они являются основными элементами оптической схемы бинокля и определяют его мощность увеличения.

Окулярные линзы, в свою очередь, увеличивают промежуточное изображение, созданное объективной системой, и вызывают увеличение субъективного изображения. Они определяют фактическую величину увеличения бинокля.

Объективные и окулярные линзы обычно имеют форму конуса или цилиндра, чтобы обеспечить правильную фокусировку изображения и предотвратить искажения.

Качество линз окуляров влияет на резкость и ясность изображения, а также на уровень искажений и аберраций. Очень важно выбирать бинокль с линзами высокого качества, чтобы получить наиболее точное и комфортное изображение.

Видео:Как проверить увеличение бинокля?Скачать

Призмы

Внутри бинокля применяются несколько типов призм:

• Пентапризма – это одна из главных призм в бинокле. Он используется для устранения перевернутого изображения, которое создается объективом бинокля. Пентапризма поворачивает лучи света на 90 градусов и перемещает изображение, чтобы оно стало привычным и правильным.
• Призма Роффини – призма, которая используется в биноклях для увеличения масштаба и удобства использования. Она позволяет умеренно изменить угол обзора, делая изображение более крупным и детализированным.
• Призма Поро – это тип призмы, который позволяет сократить длину оптической системы бинокля. Это делает бинокль более компактным и удобным для ношения. Призма Поро также обеспечивает качественное изображение с высокой контрастностью.

Благодаря использованию призм, бинокль обеспечивает стабильное изображение с хорошей четкостью и яркостью. Призмы являются неотъемлемой частью оптической системы бинокля и играют важную роль в формировании качественного изображения для наблюдения.

Призмы Порро

В биноклях с прямым порядком изображения используются призмы Порро. Эти призмы представляют собой специальные оптические элементы, которые позволяют продлить оптический путь лучей света в бинокле.

Призмы Порро имеют форму прямоугольного параллелепипеда, который разделен серединой на две равные части. Внутри призм находятся зеркала, которые отражают лучи света и переворачивают изображение, делая его вертикальным.

Каждая половина призмы Порро выполняет переворачивание изображения вдоль горизонтальной оси. После прохождения через обе призмы изображение становится верно ориентированным и собирается на выходной линзе бинокля.

Использование призм Порро в биноклях позволяет сократить длину бинокля и сделать его компактным. Кроме того, такая конструкция обеспечивает хорошее качество изображения и минимизирует его искажения. Призмы Порро являются одним из основных элементов, обеспечивающих функционирование бинокля и его высокую оптическую производительность.

Призмы рооф

В бинокле используется несколько пар призм рооф, которые размещаются параллельно друг другу. Это позволяет достичь компактной формы прибора, так как лучи света отражаются внутри бинокля по множественным отражениям.

Каждая пара призм рооф состоит из двух прямоугольных призм. Первая из них называется призмой отражения, а вторая – призмой отогнутия. Вместе они направляют световые лучи через 90 градусов, меняя их направление на 180 градусов.

Важно отметить, что качество призм рооф имеет огромное значение для качества изображения, которое видит наблюдатель через бинокль. Поэтому фокусировка и высокая точность изготовления этих призм являются важными факторами при выборе бинокля.

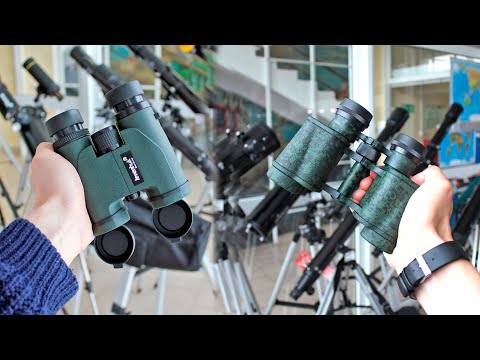

Видео:Оптические схемы биноклей | PORRO или ROOF | Выбираем бинокль – ЧАСТЬ 5Скачать

Корпус бинокля

Корпус бинокля представляет собой внешнюю оболочку прибора, которая защищает его внутренние части от повреждений и пыли. Обычно корпус изготавливается из прочного и легкого материала, такого как алюминий или пластик.

Корпус бинокля может иметь различную форму и размеры, в зависимости от модели. Он также может быть покрыт специальным покрытием, которое делает его устойчивым к воздействию влаги и ультрафиолетовых лучей.

На корпусе бинокля обычно находятся различные элементы управления и настройки, такие как регулировочные колеса для фокусировки и настройки диоптрий, а также кнопки для переключения между различными режимами и функциями прибора.

Корпус бинокля также может иметь специальные резиновые накладки или ручки, которые обеспечивают комфортное и надежное удержание прибора в руках.

Корпус бинокля является одной из основных составляющих прибора и играет важную роль в его удобстве использования и защите внутренних частей.

Металлический корпус

Металлический корпус бинокля обычно изготавливается из алюминия или магния, что обеспечивает легкий вес и устойчивость к коррозии. Это особенно важно для использования бинокля на открытом воздухе, где он может подвергаться дождю, снегу и другим погодным условиям.

Корпус нередко покрывается специальным защитным слоем, который придает ему дополнительную прочность и защищает от царапин и повреждений. Также этот слой может быть антибликовым, чтобы снизить отражение света и улучшить видимость изображения.

Изделия из металла обычно имеют стильный и эстетичный внешний вид. Кроме того, металлический корпус способен служить дополнительной защитой для внутренней оптики и механизмов бинокля. Он предотвращает повреждения при ударах или падениях и обеспечивает долгую и надежную работу прибора.

Пластиковый корпус

Бинокль состоит из пластикового корпуса, который играет важную роль в защите и удобстве использования прибора.

Пластиковый корпус обеспечивает биноклю легкий вес, что делает его удобным для длительного ношения и использования. Корпус также может быть выполнен из прочного пластика, который обеспечивает достаточную прочность и стойкость к механическим повреждениям. Это позволяет биноклю выдерживать экстремальные условия использования, такие как падение с высоты или воздействие влаги.

Пластиковый корпус имеет также эргономичную форму, что повышает удобство использования бинокля. Он имеет гладкую поверхность, которая позволяет легко удерживать и управлять прибором. Корпус может быть обтекаемой формы, что способствует его удобному держанию в руках, а также снижает вероятность скольжения бинокля.

Корпус также может иметь специальные резиновые вставки или покрытия, которые обеспечивают амортизацию прибора и предотвращают его скользкость. Благодаря пластиковому корпусу, бинокль может иметь компактный и прочный дизайн, что делает его удобным для переноски и хранения.

Видео:Как проверить увеличение (кратность) БинокляСкачать

Фокусировка

• Окуляры — оптические элементы, через которые происходит наблюдение. Они позволяют глазам увидеть изображение, увеличенное за счет объективов.
• Объективы — линзы, основная задача которых — собрать свет и перенести его на окуляры. Они определяют увеличение и поле зрения бинокля.
• Фокусный механизм — комплекс устройств и регулировок, с помощью которых осуществляется регулировка фокусировки. Фокусный механизм может быть представлен различными типами, такими как центральная фокусировка или индивидуальная фокусировка на каждом окуляре.
• Центральная ось — ось, проходящая через центры объективов и окуляров, служит опорой и направляющей структурой для остальных элементов бинокля.
• Диафрагма — устройство, контролирующее количество света, попадающего на объективы бинокля.

Все эти элементы работают в единстве, позволяя пользователю точно настроить фокусировку на объекте наблюдения и получить максимально четкое изображение.

Колесико фокусировки

Колесико фокусировки обычно имеет рифленую поверхность для удобного захвата пальцами. Вращая его в одну или другую сторону, пользователь изменяет положение линз внутри бинокля с целью сфокусировать изображение.

На некоторых биноклях также присутствует дополнительное колесико для коррекции диоптрийного значения, что позволяет настроить бинокль на различные особенности зрения пользователя. Это особенно полезно для людей с независимым зрением на обоих глазах.

Колесико фокусировки является ключевым элементом бинокля, обеспечивающим ясное и четкое изображение объектов. Благодаря этой детали, пользователи могут наслаждаться наблюдением природы, зрительными спортивными мероприятиями и другими интересными событиями.

Поршень фокусировки

Поршень фокусировки состоит из нескольких элементов:

• Кольца фокусировки: на бинокле присутствуют два кольца фокусировки – одно для каждого окуляра. Они позволяют пользователю изменять фокусное расстояние и настраивать изображение на свой вкус.
• Вал поршня: вал поршня является основной частью поршня фокусировки. Он соединяет кольца фокусировки с другими элементами бинокля и передает движение, необходимое для изменения фокусного расстояния.
• Уплотнительное кольцо: уплотнительное кольцо находится вокруг вала поршня и предотвращает попадание пыли и влаги внутрь бинокля. Оно также помогает более плавно и точно регулировать фокусировку.
• Передний и задний фокусные кольца: переднее фокусное кольцо используется для изменения фокусного расстояния на удаленные объекты, в то время как заднее фокусное кольцо предназначено для фокусировки на ближайших объектах.

Все эти элементы совместно работают, чтобы обеспечить пользователю возможность настройки изображения на необходимую резкость и фокусное расстояние.

Видео:Просветление бинокля | Фазовое и диэлектрическое покрытие | Выбираем бинокль – ЧАСТЬ 4Скачать

Крышки объективов и окуляров

Крышки объективов и окуляров обычно изготавливаются из прочных материалов, таких как пластик или металл, что обеспечивает долгий срок службы и сохранность линз. Крышки обычно прикрепляются к корпусу бинокля с помощью специальных крепежных механизмов, которые обеспечивают надежное прилегание и защиту линз от выпадения или потери.

Некоторые крышки объективов и окуляров оснащены встроенными приспособлениями для очистки линз, например, мягкой щёткой или ворсистой прокладкой, что позволяет быстро и эффективно очистить линзы от пыли или грязи без необходимости использования дополнительных инструментов.

Вместе с тем, крышки объективов и окуляров – это не только средство защиты, но и элемент дизайна бинокля. Они могут иметь различные цвета, быть декорированы логотипами производителя или иными орнаментами, что придает биноклю индивидуальность и эстетическое оформление.

Крышка для защиты объектива

Крышка имеет специальную конструкцию, которая позволяет надежно фиксироваться на объективе. Она может быть съемной или с изгибом, чтобы легко закрывать и открывать объектив. В некоторых моделях биноклей крышка может быть привязана к корпусу, чтобы ее нельзя было потерять.

Крышка для защиты объектива выполняет несколько функций. Во-первых, она предотвращает случайные повреждения объектива, например, при ударе или падении. Во-вторых, крышка не позволяет пыли и грязи проникать внутрь объектива, что может негативно сказаться на качестве изображения. В-третьих, она защищает объектив от внешних воздействий, таких как дождь или снег, имея водонепроницаемые свойства.

Крышка для защиты окуляра

Эта крышка представляет собой небольшую пластиковую или резиновую крышечку, которая надевается на окуляр бинокля и надежно фиксируется на месте. У нее обычно есть специальные крепления или резиновые петельки, которые позволяют надежно закрепить ее на окуляре, чтобы крышка не соскальзывала с прибора во время его использования.

Крышка для защиты окуляра также может иметь отверстия или шарниры, которые позволяют быстро открывать и закрывать ее при необходимости. Это очень удобно в случае, если вы хотите быстро использовать бинокль и не терять времени на снятие и установку крышки.

Некоторые крышки для окуляра также могут быть непрозрачными или иметь специальное покрытие, которое защищает от попадания прямых солнечных лучей на глаза пользователя. Это особенно важно в яркое солнечное время дня, когда солнце может быть слепящим и создавать дискомфорт при наблюдении через окуляры бинокля.

Крышка для защиты окуляра – это простой, но необходимый элемент, который помогает поддерживать бинокль в хорошем состоянии и удобно его использовать в различных погодных условиях и при разных ситуациях наблюдения.

Видео:Материалы оптики бинокля – BK-7, BaK-4, ED, Eco-Glass | Выбираем бинокль – ЧАСТЬ 3Скачать

Кольца для крепления штатива

Кольца для крепления штатива — это компоненты, которые позволяют закрепить бинокль на штативе. Они обычно расположены на дне корпуса бинокля и имеют внутренний резьбовой элемент, который соответствует резьбе на штативе.

Эти кольца часто выполнены из прочного материала, такого как металл или прочная пластмасса, чтобы обеспечить надежную фиксацию бинокля на штативе. Они имеют специальную форму, которая обеспечивает надежное соединение между биноклем и штативом, предотвращая его скольжение или перемещение во время наблюдения.

Крепление бинокля на штативе с помощью колец может быть особенно полезным в случае длительных наблюдений, когда руки могут устраивать вибрацию или утомляться. Оно также позволяет более точно установить угол наблюдения и сохранить стабильность изображения.

Видео:Настройка бинокля | Межзрачковое расстояние, коррекция диоптрий | Выбираем бинокль – ЧАСТЬ 7Скачать

Диоптрийная коррекция

Диоптрийный рычаг позволяет изменять фокусное расстояние окуляра, что особенно полезно для людей с нарушениями зрения. При помощи этого рычага можно создать удобные условия для наблюдения без необходимости носить очки или контактные линзы.

Для проведения диоптрийной коррекции достаточно простых действий. Сначала проверьте каждый окуляр бинокля по отдельности. Затем закройте один глаз и с помощью диоптрийного рычага настройте фокусное расстояние окуляра на другом глазу до тех пор, пока изображение не станет четким и резким. После этого переключитесь на другой глаз и сделайте аналогичные настройки.

Диоптрийная коррекция может быть полезна не только для коррекции нарушений зрения, но и для создания комфортных условий наблюдения в разных сферах жизни. Бинокль с диоптрийной коррекцией становится незаменимым инструментом для любителей природы, охотников, туристов и других людей, ценящих качественное и удобное наблюдение с использованием бинокля.

Видео:Как определить реальную кратность бинокля.Скачать

Выборку основных видов биноклей

Каждый вид биноклей имеет свои особенности, поэтому перед выбором следует учитывать цель использования и требования к прибору.
