Блок цилиндров является одной из основных частей двигателя внутреннего сгорания. Он представляет собой комплексный механизм, состоящий из нескольких элементов, каждый из которых выполняет свою конкретную функцию. Вместе эти детали позволяют двигателю работать эффективно и надежно.

Основной компонент блока цилиндров — цилиндры. Они выполнены из высокопрочных материалов, таких как чугун или алюминий. Цилиндры представляют собой прямые трубки, в которых происходит рабочий процесс двигателя — сжатие, воспламенение и расширение рабочей смеси. Количество цилиндров в блоке может различаться в зависимости от типа двигателя: от одного до двенадцати или более.

Головки цилиндров размещаются сверху цилиндров и герметично закрывают их. Они часто изготавливаются из алюминиевого сплава, что позволяет обеспечить оптимальную теплоотдачу от цилиндров. Головки имеют отверстия под свечи зажигания, клапаны и датчики, которые контролируют и регулируют работу двигателя.

Поршни являются одной из наиболее важных деталей блока цилиндров. Они напрямую связаны с цилиндрами и двигаются вверх и вниз в процессе работы двигателя. Поршень представляет собой цилиндрическую форму с кольцами, которые обеспечивают герметичность и смазку. Верхняя часть поршня называется головкой, которая во время работы двигателя подвергается высоким температурам и давлению. Поэтому поршни часто изготавливают из алюминиевого сплава с добавлением специальных присадок для повышения прочности и теплоотдачи.

Содержание

Состав и структура блока цилиндров автомобильного двигателя
Что включает в себя блок цилиндров:
Цилиндры
Коленчатый вал
Поршни
Вкладыши коленчатого вала
Гильзы цилиндров
Прокладки и уплотнители
🎬 Видео

Видео:Как отливают блоки цилиндровСкачать

Состав и структура блока цилиндров автомобильного двигателя

Структура блока цилиндров включает в себя:

Цилиндры: основные части блока, в которых располагаются поршни. Цилиндры часто имеют отверстия для подачи топливного воздушной смеси и выпуска отработавших газов.
Поршни: подвижные элементы блока цилиндров, которые двигаются вверх и вниз, обеспечивая подачу воздуха и топлива, а также отвод отработавших газов.
Поршневые кольца: кольца, которые устанавливаются на поршни для обеспечения герметичности и улучшения работы двигателя.
Гильзы цилиндров: внутренние поверхности цилиндров, на которых скользят поршни. Гильзы могут быть выполнены из различных материалов, таких как чугун или никасил.
Головка блока цилиндров: верхняя часть блока, которая покрывает цилиндры. В головке блока располагаются клапаны, распределительный механизм и свечи зажигания.
Клапаны: устройства, которые открываются и закрываются для подачи и выпуска газов из цилиндров.
Распределительный механизм: механизм, который контролирует открытие и закрытие клапанов.
Система смазки: система, которая обеспечивает смазку поршней, кольца и гильз цилиндров.

Состав и структура блока цилиндров автомобильного двигателя варьируются в зависимости от конкретной конструкции и типа двигателя. Однако, все элементы блока цилиндров выполняют важные функции для работы двигателя и взаимодействуют между собой для достижения оптимальной производительности.

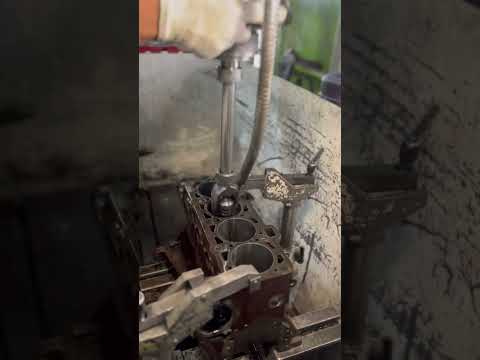

Видео:расточка головки блока цилиндров двигателя volvoСкачать

Что включает в себя блок цилиндров:

Основные компоненты блока цилиндров:

Цилиндры: Это отдельные камеры, в которых происходит сжатие и воспламенение топливно-воздушной смеси. Цилиндры изготавливаются из высокопрочной стали или чугуна, чтобы выдерживать высокое давление и тепловые нагрузки.
Поршни: Поршни перемещаются внутри цилиндров и создают рабочий объем. Они выполнены из алюминиевого сплава или чугуна и имеют специальные кольца для обеспечения герметичности.
Клапаны: Клапаны поддерживают правильное движение воздуха и выхлопных газов в блоке цилиндров. Они управляются распределительным механизмом и открываются и закрываются в синхронии с движением поршней.
Головка блока цилиндров: Это верхняя часть блока, на которой расположены клапаны и распределительный механизм. Головка блока цилиндров обеспечивает герметичность цилиндров и распределение топливно-воздушной смеси.
Система охлаждения: Блок цилиндров обычно оснащен системой охлаждения, которая предотвращает перегрев двигателя. Она включает в себя радиатор, насосы, термостат и другие компоненты.

Все эти компоненты взаимодействуют друг с другом, обеспечивая правильное функционирование двигателя. Блок цилиндров является одним из ключевых элементов, влияющих на эффективность и мощность двигателя автомобиля.

Цилиндры

Цилиндр состоит из трех основных элементов:

1. Цилиндрического корпуса – это главная часть цилиндра, выполненная из сплава высокопрочной стали по специальным технологиям. Цилиндрический корпус предназначен для содержания рабочей среды внутри цилиндра и выдерживает значительные давления и температуры, возникающие при работе двигателя.

2. Колец поршневой – это часть цилиндра, предназначенная для герметизации рабочей камеры двигателя. Она устанавливается в верхней части цилиндра и обеспечивает герметичность между поршнем и цилиндровой головкой.

3. Поршня – это подвижная деталь, которая разделяет рабочую камеру двигателя на две части. Поршень также выполняет функции движения внутри цилиндра, создания сжатия рабочей среды и передачи энергии от горения к коленчатому валу.

Цилиндры являются одним из важнейших компонентов двигателя и имеют значительное влияние на его работу и характеристики. Качество и точность изготовления цилиндров напрямую влияют на эффективность и надежность работы двигателя.

Коленчатый вал

Коленчатый вал имеет форму длинного цилиндра с определенным числом шейк, которые прикрепляются к поршневым шатунам. Он установлен в блок цилиндров двигателя.

Коленчатый вал состоит из нескольких основных элементов. Основной элемент – это шейки коленчатого вала, которые имеют форму цилиндрических выступов. Шейки коленчатого вала соединены с поршневыми шатунами, которые двигаются вверх и вниз в результате работы цилиндров двигателя.

Коленчатый вал также имеет подшипники, которые позволяют ему свободно вращаться. Это важно для обеспечения плавного движения и снижения трения между коленчатым валом и блоком цилиндров.

Коленчатый вал является одной из ключевых деталей двигателя, обеспечивающей передачу энергии от горящего топлива к вращающимся колесам автомобиля. Без этой составной части двигатель не сможет работать. Поэтому важно правильно обслуживать и проверять коленчатый вал, чтобы он служил долгое время без поломок и снижения эффективности работы двигателя.

Поршни

Основной материал, используемый для изготовления поршней, — это алюминиевый сплав. Этот материал обладает легкостью, прочностью и теплопроводностью, что позволяет поршню выдерживать высокие температуры и давления, возникающие внутри цилиндра во время работы двигателя.

Поршни имеют форму полого цилиндра, внутри которого находится полость для сгорания топлива. С одной стороны поршень имеет головку, в которой находятся канавки для размещения кольцевых уплотнений, а также пазы для крепления шатуна. С другой стороны поршень имеет шейку, которая соединяется с коленчатым валом.

Во время работы двигателя поршень осуществляет движение вверх и вниз по цилиндру, осуществляя процессы сгорания и выпуска отработавших газов. Для обеспечения герметичности поршня и цилиндра применяются кольцевые уплотнения, которые предотвращают проникновение газов в картер двигателя и обратно.

Правильное функционирование поршней в блоке цилиндров крайне важно для нормальной работы двигателя. Поршни должны быть точно подогнаны под размеры и форму цилиндров, чтобы обеспечить герметичность и минимальное трение при движении. Регулярная проверка и замена изношенных поршней является частью регулярного технического обслуживания двигателя.

Вкладыши коленчатого вала

Вкладышами коленчатого вала называются детали, которые устанавливаются между коленчатым валом и шатунами в двигателе внутреннего сгорания. Они играют важную роль в обеспечении надежной работы двигателя и уменьшении трения между движущимися деталями. Вкладыши выполнены из специального металла, который обладает высокой износостойкостью и сопротивлением к высоким температурам и давлению. Они имеют форму полукруглых колец, которые вставляются в пазы коленчатого вала и шатунов.

Задачей вкладышей коленчатого вала является разгрузка поверхностей шатуна и коленчатого вала от прямого контакта друг с другом. Они создают тонкий слой смазочного материала между движущимися поверхностями, что позволяет снизить трение, износ и повысить эффективность работы двигателя.

Вкладыши коленчатого вала бывают главными и шатунными. Главные вкладыши устанавливаются между коленчатым валом и коренными шейками, а шатунные – между шатуном и шатунными шейками. Они отличаются по размеру и форме, чтобы обеспечить точное взаимодействие между деталями двигателя.

Чтобы вкладыши коленчатого вала долго служили и обеспечивали надежную работу двигателя, необходимо правильно подобрать и установить их. Также важно обеспечить пропорциональное распределение нагрузки между вкладышами и гарантировать качественное смазывание.

Таким образом, вкладыши коленчатого вала являются важной составляющей блока цилиндров в двигателе. Они помогают уменьшить трение между коленчатым валом и шатунами, обеспечивая бесперебойную работу двигателя и его долговечность.

Гильзы цилиндров

Гильзы цилиндров обычно изготавливаются из сплавов алюминия или чугуна. Алюминиевые гильзы обладают низкой массой и хорошей теплопроводностью, что позволяет эффективно охлаждать двигатель. Однако алюминиевые гильзы требуют более тщательной смазки и могут быстрее изнашиваться. Чугунные гильзы, в свою очередь, обладают высокой износостойкостью и долговечностью, но при этом имеют более высокую массу и худшую теплопроводность.

Гильзы цилиндров могут иметь различную конструкцию. Одним из наиболее распространенных видов гильз являются вставные гильзы. Они представляют собой отдельные элементы, которые вставляются в специальные отверстия в блоке цилиндров. Вставные гильзы обычно имеют наружный паз, который обеспечивает устойчивое крепление в блоке цилиндров.

Другим распространенным типом гильз цилиндров являются напыляемые гильзы. Они получаются путем напыления специального материала на внутреннюю поверхность блока цилиндров. Напыляемые гильзы обладают высокой прочностью и износостойкостью, но требуют точной обработки поверхности блока цилиндров для обеспечения качественного сцепления.

Тип гильзы	Преимущества	Недостатки
Алюминиевая	Низкая масса, хорошая теплопроводность	Более высокая износоустойчивость, требуют более тщательной смазки
Чугунная	Высокая износоустойчивость, долговечность	Более высокая масса, худшая теплопроводность
Вставная	Легкая замена, устойчивое крепление	Требуют отдельного процесса изготовления и монтажа
Напыляемая	Высокая прочность, износостойкость	Требуют точной обработки поверности блока цилиндров

Гильзы цилиндров играют важную роль в работе двигателя, обеспечивая создание рабочего пространства, эффективное сжигание топливной смеси и движение поршней. Выбор типа и материала гильзы зависит от требований к двигателю, его области применения и бюджета производителя.

Прокладки и уплотнители

Блок цилиндров состоит из нескольких элементов, включая прокладки и уплотнители, которые играют важную роль в обеспечении герметичности и правильной работы мотора.

Прокладки:

Прокладки в блоке цилиндров выполняют функцию предотвращения протекания масла и охлаждающей жидкости, а также предотвращения проникновения пыли, грязи и других посторонних веществ внутрь блока. Они обычно изготавливаются из специального материала, который обладает высокой теплостойкостью, хорошей упругостью и химической стойкостью. Прокладки для блока цилиндров должны быть изготовлены с высокой точностью и иметь правильную геометрию, чтобы исключить возможность протекания масла и газов.

Уплотнители:

Уплотнители используются для обеспечения герметичности между различными компонентами блока цилиндров. Они могут быть выполнены из различных материалов, включая металл, резину или специальные полимерные материалы. Уплотнители должны обладать высокой упругостью и хорошей устойчивостью к деформации, чтобы обеспечить надежное герметичное соединение.

Прокладки и уплотнители являются неотъемлемой частью блока цилиндров и играют важную роль в обеспечении правильной работы двигателя. Они должны быть установлены с правильной ориентацией и должны быть проверены на наличие повреждений перед установкой. В случае обнаружения повреждений, прокладки и уплотнители должны быть заменены, чтобы избежать возможных протечек и других проблем с блоком цилиндров.
