Транзистор – это устройство, которое обеспечивает контроль над потоком электрического тока. По сути, он представляет собой маленький электронный ключ, способный управлять большими электрическими токами. Транзисторы играют ключевую роль в современной электронике и широко используются во множестве устройств, включая компьютеры, мобильные телефоны и радиоприемники.
Основные элементы транзистора – это эмиттер, база и коллектор. При включении транзистора электрический ток протекает от эмиттера к коллектору через базу. Важно отметить, что эмиттер и коллектор выполнены из разных видов полупроводниковых материалов, таких как кремний или германий.
Эмиттер – это область транзистора, из которой выходит основной поток электрического тока. Он находится на одном конце транзистора и имеет негативный заряд. Внутри эмиттера присутствуют примеси, придающие ему такие свойства.
База является управляющим элементом транзистора. Она находится посередине транзистора и обычно имеет положительный заряд. При подаче малого тока на базу, транзистор переходит в активный режим работы, и ток начинает протекать от эмиттера к коллектору.
Коллектор – это область транзистора, в которую втекает основной поток электрического тока. Он находится на противоположном конце транзистора от эмиттера и имеет положительный заряд. Важно отметить, что внутри коллектора присутствуют примеси, придающие ему особые свойства.
Таким образом, структура транзистора изнутри и снаружи является ключевым элементом его работы. Правильное взаимодействие эмиттера, базы и коллектора позволяет транзистору контролировать электрический ток и служить важным компонентом в современных электронных устройствах.
Видео:Как работает транзистор и для чего нужен #КакРаботаетТранзисторСкачать
Внутренняя структура транзистора
1. Эмиттер: Эмиттер — это область, которая выделяет или «эмитирует» электроны или дырки. Он имеет большую концентрацию носителей заряда и обеспечивает их источник для работы транзистора.
2. База: База — это область, которая регулирует поток носителей заряда между эмиттером и коллектором. Он является активной частью транзистора и контролирует ток, проходящий через устройство.
3. Коллектор: Коллектор — это область, которая принимает или «собирает» электроны или дырки, эмитированные эмиттером. Он имеет большую площадь, чтобы собрать все электроны или дырки, созданные в эмиттере, и перенести их во внешнюю цепь.
Внутренняя структура транзистора определяет его способность усиливать сигнал и функционировать как ключевое устройство в электронных схемах. Разные типы транзисторов имеют разные внутренние структуры, что определяет их характеристики и возможности.
- npn-транзисторы: в npn-транзисторах эмиттер состоит из типичной n-тройки, база из типичной p-тройки, а коллектор из типичной n-тройки.
- pnp-транзисторы: в pnp-транзисторах эмиттер состоит из типичной p-тройки, база из типичной n-тройки, а коллектор из типичной p-тройки.
В зависимости от конфигурации внутренней структуры, транзистор может выполнять различные задачи, такие как усиление сигнала, коммутация, стабилизация и др. Изучение внутренней структуры транзистора помогает лучше понять его принципы работы и возможности использования в различных электронных устройствах.
Видео:КАК РАБОТАЕТ ТРАНЗИСТОР | ОБЪЯСНЯЮ НА ПАЛЬЦАХСкачать
Эмиттер
В NPN транзисторе эмиттер имеет тип N, что значит, что он содержит либо свободные электроны, либо недостаток дополнительных дырок. В PNP транзисторе эмиттер имеет тип P, содержащий либо дырки, либо недостаток свободных электронов. Эми нтер, в сочетании с близко расположенной базой и коллектором, образует контактную точку между базой и коллектором.
Эмиттер обладает высокой концентрацией носителей заряда по сравнению с базой. Он подает возбуждающий ток в базу, заставляя его управлять потоком тока в коллектор, что позволяет транзистору работать в усилительном или коммутационном режимах.
Типы эмиттеров
Эмиттер из полупроводникового материала представляет собой конструкцию, в которой эмиттером является материал с полупроводниковыми свойствами. Он обладает высокой эффективностью и позволяет достичь большего выходного сигнала, однако требует дополнительных затрат на производство.
Эмиттер из металла представляет собой эмиттер, выполненный из металла. Он обладает высокой стабильностью работы и имеет низкую стоимость производства, однако его эффективность ниже, чем у эмиттера из полупроводникового материала.
Эмиттер с диэлектрическим анодом – это эмиттер, где в качестве анода используется диэлектрический материал. Он обладает хорошей изоляцией и имеет высокую стабильность работы, но требует специального технологического процесса для его изготовления.
Выбор типа эмиттера в транзисторах определяется требованиями к их работе, ценой и другими факторами. Каждый тип эмиттера имеет свои особенности, которые нужно учитывать при проектировании и выборе соответствующего компонента.
Роль эмиттера в работе транзистора
Эмиттер является источником электронов или дырок, которые передаются через базу к коллектору. Когда на базу подается малый ток, эмиттер перекачивает гораздо больший ток от электронного или дырочного источника, что позволяет управлять током больших размахов.
Эмиттер также служит для стабилизации и усиления тока, поступающего от исходного источника. Эмиттерный ток определяет коэффициент усиления тока, и его значительное изменение может привести к нестабильности и неполадкам в работе транзистора.
Важно отметить, что эмиттер обладает большей концентрацией примесей по сравнению с базой и коллектором. Это позволяет эмиттеру обеспечивать высокий эмиссионный коэффициент, что в свою очередь повышает эффективность транзистора в усилении сигнала.
Видео:КАК МИЛЛИАРДЫ ТРАНЗИСТОРОВ ПОМЕСТИЛИСЬ В ПРОЦЕССОР?Скачать
База
База находится между эмиттером и коллектором и обладает двумя основными функциями:
- Контролировать ток коллектора
- Определять усиление транзистора
База влияет на обратной полярности на коллекторе. Если база активирована, то позволяет току коллектора протекать. Если база не активирована, то ток коллектора не протекает.
Условия работы транзистора зависят от тока базы. Когда ток базы мал, транзистор находится в выключенном состоянии и не пропускает ток коллектора (схема открытая, активна). Когда ток базы максимальное, транзистор включается, и допускает протекание максимально возможного тока коллектора в связке с эмиттером.
База, эмиттер и коллектор взаимодействуют друг с другом и образуют основную структуру и функционирование транзистора. Зависит от того, как эти три элемента связаны, требуется ли импульс входного сигнала или без него, транзистор может быть использован в режиме усиления, ключевого действия или модуляции.
| Русский | Английский | |
|---|---|---|
| 1 | Эмиттер | Emitter |
| 2 | База | Base |
| 3 | Коллектор | Collector |
Роль базы в транзисторе
База является тонкой, сильно легированной областью внутри транзистора, изготовленной из полупроводника (например, кремния или германия). Она соединена с эмиттером и коллектором транзистора.
Когда электрический ток подается на базу, происходит изменение системы зарядов в базе, что приводит к появлению тока в эмиттере и коллекторе. Таким образом, база работает как управляющий электрод, регулируя токи в эмиттере и коллекторе.
Для правильной работы транзистора требуется подача определенного тока на базу. Если ток на базу слишком мал, то мало зарядов переносится в эмиттер и коллектор, что приводит к слабому усилению сигнала. Если ток на базу слишком большой, то транзистор может перегреться и выйти из строя.
Роль базы в транзисторе является ключевой для его работы. От правильной работы базы зависит эффективность усиления сигнала и стабильность работы транзистора в целом.
Виды баз транзисторов
1. Планарная база. Эта конструкция базы транзистора является одной из самых популярных. В данном случае, база изготавливается путем нанесения слоя полупроводника на поверхность эмиттера или коллектора. Это позволяет увеличить эффективность работы транзистора и снизить энергопотребление.
2. Мезинсулярная база. В данном случае, база транзистора представляет собой отдельный элемент, который размещается между эмиттером и коллектором. Такая конструкция позволяет добиться более точного контроля над током, проходящим через транзистор.
3. Эмбеддированная база. В этом случае, база транзистора изготавливается из полупроводникового материала, который встроен прямо в эмиттер или коллектор. Такая конструкция обеспечивает более высокий коэффициент усиления и позволяет получить более стабильную работу транзистора в широком диапазоне температур.
4. Встроенная база. В данной конструкции база транзистора встроена непосредственно в подложку. Такая конструкция обеспечивает максимальную эффективность работы транзистора и позволяет получить высококачественный сигнал на выходе.
Выбор типа базы транзистора зависит от конкретных требований и целей применения. Каждая из этих конструкций имеет свои преимущества и недостатки, которые нужно учитывать при проектировании транзисторных устройств.
Видео:Виды транзисторов NPN PNP MOSFET JFETСкачать
Коллектор
Роль коллектора в транзисторе заключается в сборе и поглощении мажоритарных носителей заряда, протекающих через эмиттер. Коллектор создает задержку для электронов или дырок, что позволяет контролировать и усиливать ток, проходящий через транзистор.
Емкость коллектора, определяемая его размерами и материалом, влияет на производительность транзистора и его способность переключать или усиливать сигналы. Увеличение емкости коллектора может улучшить эффективность транзистора в качестве усилителя, однако это также может снизить его скорость переключения.
Коллекторные области в транзисторе
В интегральных схемах транзисторов коллекторные области обычно представляются строительными элементами сверхтонкой оксидной изоляции (STI). Они обеспечивают электрическую изоляцию между различными компонентами транзистора и предотвращают утечку тока.
Важно отметить, что коллекторные области имеют смещенные PN-переходы, которые обеспечивают контроль над током и напряжением в транзисторе. Они имеют особенности конструкции, которые позволяют им эффективно выполнять свои функции.
Функция коллектора
Основная функция коллектора заключается в том, чтобы пропустить большую часть электронов или дырок (в зависимости от типа транзистора) из базы в эмиттер. Коллектор притягивает электроны, создавая электрическое поле, которое удерживает их внутри транзистора.
Когда база транзистора получает сигнал или управляющий ток, то изменяется его проводимость между коллектором и эмиттером. Это позволяет управлять током, проходящим через транзистор. Таким образом, коллектор выполняет роль ключа, который открывает или закрывает путь для электрического тока.
Коллектор обычно связан с внешней цепью через резистор, поэтому коллекторный ток становится доступным для использования другими элементами электрической схемы. Благодаря этому, транзистор может работать как усилитель сигналов или как коммутатор, переключая электрический ток.
Важно отметить, что коллектор переносит большую часть тока, проходящего через транзистор. Поэтому его конструкция и материалы должны быть способны выдерживать высокие энергетические значения. Для увеличения эффективности работы и защиты коллектора от перегрузок, может применяться охлаждающая и защитная система.
Видео:Как мгновенно проверить транзисторы внутри схемы #ShortsСкачать
Внешняя структура транзистора
Основные элементы транзистора включают в себя эмиттер, базу и коллектор. Эмиттер – это область транзистора, из которой выходит ток. База служит для контроля тока, а коллектор – для сбора тока и его дальнейшей передачи.
Внешняя структура транзистора может быть представлена в виде таблицы, где будут указаны элементы транзистора и их обозначения. Ниже приведена таблица, которая поможет разобраться во внешней структуре транзистора:
| Элемент | Обозначение |
|---|---|
| Эмиттер | E |
| База | B |
| Коллектор | C |
Таким образом, зная обозначения элементов транзистора, можно разобраться в его внешней структуре и правильно подключить его в электрическую цепь при необходимости.
Видео:#6 Как работает транзистор, самое понятное объяснение. Принцип работы биполярного и выращивание.Скачать
Корпус транзистора
Корпус может быть выполнен из различных материалов, таких как металл, керамика или полимеры. Выбор материала корпуса зависит от требуемых характеристик транзистора, таких как теплопроводность, электромагнитная экранировка и механическая прочность.
Внутри корпуса транзистора находятся активные элементы – полупроводниковые слои, которые обеспечивают функционирование транзистора. Эти слои изготавливаются из специальных материалов, таких как кремний или герман
Материалы корпуса
Корпус транзистора играет важную роль в его работе, обеспечивая физическую защиту от внешних воздействий и создавая условия для эффективного теплоотвода.
В производстве транзисторов применяются различные материалы для корпуса, наиболее распространенными из которых являются:
| Материал | Описание |
| Пластик | Пластиковые корпуса используются в большинстве коммерческих транзисторов из-за своей низкой стоимости и хороших электрических свойств. |
| Металл | Металлические корпуса обладают высокой прочностью и хорошими свойствами по отводу тепла, что делает их особенно подходящими для мощных транзисторов. |
| Керамика | Керамические корпуса обладают хорошей электрической изоляцией, что особенно важно для высокочастотных транзисторов. |
При выборе материала корпуса транзистора учитываются требования по стоимости, теплоотводу, механической прочности и электрическим свойствам. Корпусы из разных материалов имеют различные размеры и формы, поэтому важно правильно подобрать корпус для конкретной конструкции транзистора.
Типы корпусов
Транзисторы используют различные типы корпусов, которые обеспечивают защиту от механических и электрических повреждений, а также удобство установки и подключения.
Один из наиболее распространенных типов корпусов — это пластмассовый корпус типа TO-92. Он имеет малые размеры и легко монтируется на печатную плату. Корпус TO-92 также обеспечивает хорошую тепловую проводимость, что важно для устойчивой работы транзистора.
Другой распространенный тип корпуса — это металлический корпус типа TO-220. Он обеспечивает лучшую тепловую отдачу и защиту от электромагнитных помех благодаря металлическому экрану. Корпус TO-220 также имеет большую прочность и может использоваться в более экстремальных условиях работы.
Еще один популярный тип корпуса — это пластмассовый корпус типа SOT-23. Он очень компактен и широко используется в мобильных устройствах и других электронных устройствах небольшого размера. Корпус SOT-23 также обеспечивает хорошую защиту от статического электричества.
Также существует много других типов корпусов, таких как DIP (двухрядный интегральный корпус), SOP (поверхностно-монтируемый корпус со штырьковым подключением), QFP (корпус с плоской упаковкой) и BGA (корпус с шаровым подключением), каждый из которых имеет свои особенности и применение в различных областях электроники.
Внутри транзистора, электроны переносятся из эмиттера в базу и далее в коллектор, создавая электрический ток. Управление этим током осуществляется изменением напряжения на базе.
Транзисторы играют важную роль во многих устройствах, таких как радио, компьютеры и телевизоры. Понимание структуры и функций транзистора поможет лучше понять принцип их работы.
📺 Видео

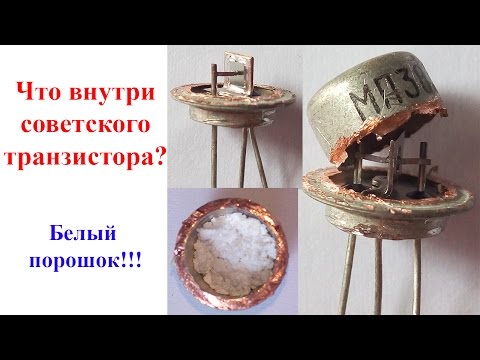

Что внутри транзистора? Зачем белый порошок?Скачать
