Структура контактора основные компоненты и принцип работы (6 видео)

Контактор — это электромеханическое устройство, используемое для коммутации электрических цепей в системах автоматического управления. Он представляет собой основной элемент в системе электрического пуска и остановки электродвигателей. Контакторы широко применяются в промышленности, энергетике, строительстве и других отраслях.

Основными компонентами контактора являются электромагнит, основное и рабочее контакты, а также катушка с электрическими соединениями. Электромагнит управляет открытием и закрытием контактов в зависимости от внешних условий и команд оператора. Основные контакты предназначены для подачи и переключения основной электрической нагрузки, а рабочие контакты используются для коммутации управляющего сигнала.

Принцип работы контактора основан на применении электромагнитного поля и электрокинетического эффекта. Когда на катушку подается электрический ток, возникает магнитное поле, которое притягивает якорь электромагнита. При этом основные контакты замыкаются и электрический ток начинает поступать к нагрузке. Когда ток прекращается, магнитное поле исчезает, и основные контакты размыкаются, прерывая электрическую цепь.

Контакторы обладают высокой надежностью и долговечностью. Они могут работать в широком диапазоне температур, справляться с большими электрическими нагрузками и иметь дополнительные функции, такие как тепловая защита и сигнализация. Благодаря компактным размерам и простой конструкции, контакторы удобны в эксплуатации и обслуживании. Они играют важную роль в электротехнике, обеспечивая надежное и безопасное функционирование электрических систем в различных областях применения.

Содержание

Определение контактора в электротехнике
Принцип работы контактора
Основные компоненты контактора
Контакты контактора
Электромагнит контактора
Тепловая и механическая системы контактора
Тепловая система контактора
Механическая система контактора
Преимущества использования контактора
Виды и классификация контакторов
Автоматические контакторы
Реле времени
Пускорегулирующие контакторы
Управляющие контакторы
По номинальному току и напряжению
По количеству полюсов и размерам
Применение контакторов в различных сферах
🎦 Видео

Видео:Устройство и принцип работы магнитного пускателя (контактора)Скачать

Определение контактора в электротехнике

Контактор состоит из двух основных компонентов: электромагнитной катушки и контактного блока. Электромагнитная катушка создает магнитное поле, которое привлекает или отпускает контакты в контактном блоке. Контактный блок включает в себя обычно несколько контактов и используется для соединения или разрыва электрической цепи.

Принцип работы контактора основан на применении электромагнитной силы для управления состоянием контактов. Когда электромагнитная катушка подается напряжение, она порождает магнитное поле, которое приводит к притяжению контактов и их сближению. Это приводит к замыканию контактов и переводу электрической цепи в закрытое состояние.

При выключении электромагнитной катушки, магнитное поле исчезает, и контакты отпускаются под воздействием пружины. Это приводит к разрыву контактов и переводу электрической цепи в открытое состояние.

Контакторы широко применяются в различных областях электротехники, таких как промышленные системы, электростанции, силовые сети и автоматизированные процессы. Они обеспечивают надежное и безопасное управление электрическими цепями большой мощности и играют важную роль в обеспечении эффективной работы различных электротехнических систем.

Видео:Контакторы назначение,принцип работы,параметры,блок контакты NO NC,контакты питания катушки,надписиСкачать

Принцип работы контактора

Принцип работы контактора основан на электромагнитной силе. Устройство содержит две основные части: электромагнит и набор контактов. Когда на электромагнитную катушку контактора подается электрический ток, она создает магнитное поле, которое притягивает или отталкивает контакты.

В состоянии покоя контакты контактора разведены и цепь разорвана. Когда положительный ток подается на катушку контактора, электромагнит притягивает контакты, что приводит к их замыканию. Ток начинает протекать через контактор и электрическую цепь. Когда ток прекращается, электромагнит перестает действовать, и контакты разводятся, разрывая цепь.

Принцип работы контактора обеспечивает надежность и безопасность в управлении электрическими цепями. Он часто используется в электропромышленности для управления мощными электродвигателями, освещением, кондиционерами и другими электрическими устройствами.

Видео:Контактор принцип работы и схема подключенияСкачать

Основные компоненты контактора

Основными компонентами контактора являются:

Катушка. Катушка контактора служит для создания электромагнитного поля. Когда на катушку подается электрический ток, она генерирует магнитное поле, которое приводит к перемещению контактов контактора.
Контакты. Контакты контактора представляют собой две металлические пластинки, которые могут быть разорваны или замкнуты при действии электромагнитного поля. Когда катушка генерирует магнитное поле, контакты замыкаются или размыкаются в зависимости от положения контактора.
Механизм управления. Механизм управления контактором позволяет устанавливать положение контактора, а также осуществлять его удаленное управление. Механизм управления может быть механическим или электрическим.
Привод. Привод контактора отвечает за перемещение контактов при действии электромагнитного поля. Привод может быть реализован в виде электромагнита или электродвигателя.

Все эти компоненты работают вместе для обеспечения надежной и эффективной работы контактора. Катушка создает электромагнитное поле, которое действует на контакты, вызывая их замыкание или размыкание. Механизм управления и привод позволяют устанавливать положение контактора и осуществлять его удаленное управление.

Контакты контактора

Контакты имеют две основные части: контактное лицо и контактное сопротивление. Контактное лицо представляет собой поверхность контакта, которая физически соприкасается с другим контактом при включении контактора. Контактное сопротивление — это физическое сопротивление, которое возникает между контактами при их соприкосновении. Это сопротивление может быть определяющим фактором для электромеханической прочности контактора и его работоспособности.

Контакты контактора изготавливаются из специальных материалов, которые обладают высокой электропроводимостью и хорошей устойчивостью к окружающей среде. Например, контакты могут быть изготовлены из меди, которая является хорошим проводником электричества и имеет высокую коррозионную стойкость.

Электромагнит контактора

Электромагнит контактора состоит из сердечника, обмотки и торцевой крышки. Сердечник изготавливается из магнитопроводящего материала и имеет форму восьмерки. Обмотка, состоящая из множества витков провода, намотана на сердечник. Крышка обеспечивает защиту и фиксацию обмотки и сердечника.

Принцип работы электромагнита контактора основан на явлении электромагнитной индукции. Когда через обмотку пропускают электрический ток, вокруг сердечника возникает магнитное поле, которое притягивает подвижные контакты контактора. При отключении электропитания, магнитное поле исчезает, и пружины возвращают контакты в исходное положение, обеспечивая разрыв электрической цепи.

Работа электромагнита контактора осуществляется по принципу электромагнитного притяжения. При подаче тока на обмотку магнитное поле притягивает подвижные контакты, и они замыкают электрическую цепь. Когда ток переключается или исчезает, магнитное поле исчезает, и пружины размыкают контакты, отключая электричество.

Электромагнит контактора является ключевым элементом в системе управления электрическими цепями. Благодаря его работе контактор может выполнять функции коммутации и защиты электрической цепи, что делает его незаменимым в различных электротехнических установках.

Тепловая и механическая системы контактора

Тепловая система контактора

Тепловая система контактора включает в себя элементы, предотвращающие перегрев и защищающие его от повреждений. Главным компонентом этой системы является тепловой реле. Оно представляет собой устройство, которое регулирует температуру внутри контактора.

Тепловая система контактора также включает вентиляторы и радиаторы для отвода тепла. Вентиляторы обеспечивают циркуляцию воздуха и помогают охлаждать контактор. Радиаторы, с другой стороны, отводят избыточное тепло и удерживают температуру на приемлемом уровне.

Механическая система контактора

Механическая система контактора обеспечивает надежность и долговечность его работы. Ее основной компонент — это механизм переключения, который отвечает за открытие и закрытие контактора.

Механизм переключения контактора обычно состоит из электромагнитной катушки и механического механизма, который двигает контакты. Когда катушка электромагнита активируется, она создает магнитное поле, которое вызывает движение контактов. При этом происходит переключение электрической цепи.

Также, механическая система контактора включает пружины, которые обеспечивают надежное закрытие контактов. Присутствие пружин также позволяет контактору справляться с воздействием внешних вибраций или ударов и сохранять надежность контакта в течение продолжительного времени.

Тепловая и механическая системы контактора играют важную роль в его работе. Они обеспечивают стабильность и защиту от перегрева и повреждений, а также обеспечивают надежность переключения электрических цепей. Правильное функционирование этих систем существенно для длительной и эффективной работы контактора.

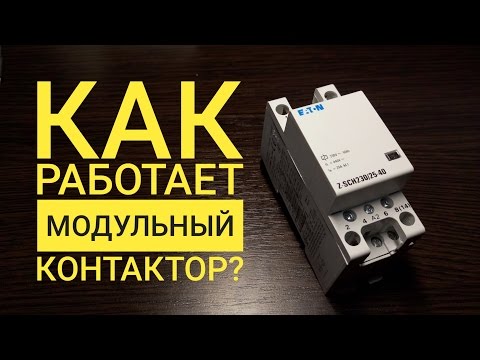

Видео:Контакторы модульные. Устройство и подключение.Скачать

Преимущества использования контактора

Использование контактора имеет несколько преимуществ:

Высокая надежность и долговечность. Контакторы обычно изготавливаются из прочных материалов, что делает их стойкими к воздействию внешних факторов, таких как вибрации, удары и повышенная влажность.
Быстрое и надежное соединение/разъединение электрических цепей. Контакторы обладают высокой электропроводностью и электромагнитной силой, что позволяет им эффективно и быстро соединять и разъединять электрические цепи.
Удобство управления. Контакторы обычно оснащены рукояткой или кнопкой управления, что облегчает их использование и позволяет оператору удобно контролировать процесс включения и выключения.
Малые габариты и легкость установки. Контакторы обычно имеют компактный размер и легкий вес, что упрощает их установку и экономит пространство в электроустановке.
Возможность подключения дополнительных устройств. Контакторы обычно имеют различные входы и выходы, что позволяет легко добавлять дополнительные устройства, такие как реле перегрузки или контрольные лампы.
Экономия электроэнергии. Контакторы обладают низкими потерями и энергоэффективными характеристиками, что позволяет снизить затраты на электроэнергию и снизить нагрузку на электрическую сеть.

В целом, использование контактора предоставляет несколько преимуществ, таких как надежность, быстроту и удобство управления, экономию электроэнергии и простоту установки. Поэтому контакторы широко используются во многих отраслях промышленности и энергетики.

Видео:Магнитный пускатель, устройство и принцип действияСкачать

Виды и классификация контакторов

Существует несколько видов контакторов, которые могут отличаться по принципу работы, номинальным параметрам, конструктивным особенностям и другим характеристикам. Различные виды контакторов выполняют разные функции и могут применяться в разных сферах применения.

Рассмотрим самые распространенные виды контакторов:

Автоматические контакторы
Автоматические контакторы предназначены для автоматического включения и выключения потребителей электроэнергии в зависимости от определенных условий, таких как напряжение, ток, температура и т.д. Они широко применяются в промышленности и автоматизации процессов.
Реле времени
Реле времени – это контакторы, которые управляют потребителями в заданный период времени. Они удобны для управления уличным освещением, системами отопления и кондиционирования воздуха, а также другими устройствами, которые должны работать в определенное время.
Пускорегулирующие контакторы
Пускорегулирующие контакторы предназначены для плавного пуска и остановки электродвигателей. Они обеспечивают более низкий ток и момент пуска, что уменьшает износ и повышает энергоэффективность устройств.
Управляющие контакторы
Управляющие контакторы используются для управления работой других контакторов и устройств в системах автоматического управления. Они могут быть установлены в шкафах управления или на панелях управления и обеспечивают координацию работы различных устройств.

В зависимости от требований и условий эксплуатации, могут использоваться и другие виды контакторов, такие как тепловые контакторы, электромагнитные контакторы, силовые контакторы и т.д. Каждый вид контактора имеет свои особенности и может быть адаптирован к конкретным требованиям системы.

По номинальному току и напряжению

Контакторы предназначены для работы с электрическими цепями переменного тока и обладают определенными параметрами, называемыми номинальным током и напряжением. Номинальный ток контактора указывает на максимальный ток, который он способен переносить в нормальных условиях работы. Номинальное напряжение указывает на максимальное напряжение, которое может быть применено к контактору.

Выбор контактора по номинальному току и напряжению зависит от требуемой мощности цепи, которую он должен контролировать. Если номинальный ток или напряжение выходит за пределы параметров контактора, это может привести к его неработоспособности или повреждению.

Важно учитывать, что номинальные значения тока и напряжения указываются для непрерывного режима работы контактора и не могут быть превышены во время кратковременных перегрузок или коротких замыканий.

Правильный выбор контактора по номинальному току и напряжению позволяет обеспечить надежную и безопасную работу электрической цепи, а также продлить срок его службы.

По количеству полюсов и размерам

Контакторы могут различаться по количеству полюсов и размерам, что позволяет выбирать наиболее подходящую конструкцию для конкретных задач и условий эксплуатации.

Количество полюсов контактора определяет, сколько независимых контактов в нем используется. Оно может варьироваться от 2-х до 12-ти и более полюсов. Чем больше полюсов, тем более сложной будет конструкция контактора.

Размеры контакторов могут быть стандартными или нестандартными. Стандартные размеры определены соответствующими нормативными документами и обычно подразделяются на несколько классов в зависимости от номинального тока. Нестандартные размеры, как правило, разрабатываются и изготавливаются по индивидуальному заказу для особых технических требований.

При выборе контактора необходимо учитывать как количество полюсов, так и размеры, так как они могут повлиять на работоспособность и эффективность системы, в которую контактор будет встраиваться.

Видео:Почему вместо контактора нельзя использовать обычный выключатель? #контактор #пускатель #двигательСкачать

Применение контакторов в различных сферах

Контакторы, благодаря своей надежности и универсальности, нашли применение во многих сферах жизни и индустрии.

Одной из основных областей использования контакторов является электрическая промышленность. Они используются для управления электродвигателями большой мощности, что позволяет эффективно контролировать работу приводов различных механизмов и обеспечивать безопасность электрических цепей.

В строительной отрасли контакторы активно применяются для работы с кранами, лифтами и другими подъемными устройствами. Они позволяют управлять мощными моторами и обеспечивать гладкий пуск и остановку таких устройств, а также осуществлять их защиту от перегрузок и коротких замыканий.

Контакторы также широко используются в сельском хозяйстве для автоматизации работы сельскохозяйственных машин и оборудования. Например, они применяются для управления системами полива, конвейерами и другими механизмами, где требуется надежное и эффективное управление электродвигателями.

Также контакторы нашли применение в сфере жилого и коммерческого строительства. Они используются для управления освещением, системами отопления и кондиционирования воздуха, а также для управления электроустановками в зданиях и сооружениях.

Контакторы также могут использоваться в медицинской и научной сферах при работе с высокими электрическими нагрузками, например, в мощных оборудованиях для магнитно-резонансной томографии или в лабораторных установках.
