Автоматический выключатель – это электрическое устройство, которое выполняет функцию защиты электрической сети от перегрузки и короткого замыкания. Он обеспечивает безопасность и надежность работы электроустановок, предотвращая возможное повреждение оборудования и предотвращение пожароопасных ситуаций.

Автоматический выключатель состоит из нескольких основных компонентов, каждый из которых выполняет свою функцию. Внутри корпуса автоматического выключателя находится механизм, который регулирует его работу. Самый важный компонент – это расцепитель, который отключает электрическую сеть при наличии перегрузки или короткого замыкания. Расцепитель представляет собой биметаллический элемент, который при нагреве из-за превышения допустимого тока срывает электрическую цепь.

Другие важные компоненты автоматического выключателя — это контакты, которые соединяются или разъединяются при включении или выключении выключателя. Контакты могут быть изготовлены из таких материалов, как медь или латунь. Они имеют большую электропроводность и обладают высокой степенью износостойкости.

Содержание

Основные элементы автоматического выключателя
Расцепители
Электромагниты
Реле
Дополнительные компоненты автоматического выключателя
Термомагнитный элемент
Шунт
Контакты
Функционал автоматического выключателя
🎦 Видео

Видео:Автоматические выключатели, УЗО, заземление. Как устроена домашняя электрическая безопасность?Скачать

Основные элементы автоматического выключателя

Автоматический выключатель (АВ) представляет собой электрическое устройство, которое применяется для защиты электрической сети от перегрузок и коротких замыканий.

Основными элементами автоматического выключателя являются:

Контакты – металлические элементы, обеспечивающие открытие и замыкание электрической цепи. Они находятся внутри корпуса выключателя и позволяют прерывать ток при перегрузках и коротких замыканиях.
Соленоид – устройство, преобразующее электрическую энергию в механическое движение. Соленоид управляет контактами, открывая и закрывая их при необходимости.
Тепловое реле – элемент, предназначенный для защиты от перегрузок. Оно реагирует на увеличение тока и отключает выключатель, если ток превышает заданные допустимые значения.
Магнитный элемент – компонент, отвечающий за защиту от коротких замыканий. Он обнаруживает сильное увеличение тока и выполняет функцию срабатывания выключателя для отключения от поврежденной электрической цепи.
Расцепитель – механизм, отвечающий за размыкание контактов после срабатывания автоматического выключателя. Он обеспечивает полное отключение электрической цепи.
Корпус – оболочка, которая защищает все элементы автоматического выключателя от внешних воздействий и обеспечивает безопасность использования.

Все эти элементы работают вместе, чтобы обеспечить безопасную и надежную работу электрической сети. Они позволяют автоматическому выключателю автоматически отключаться в случае перегрузок и коротких замыканий, предотвращая возможные повреждения и пожары.

Расцепители

В структуре автоматического выключателя расцепители играют ключевую роль. Они предназначены для размыкания электрической цепи и обеспечивают безопасность при работе с электроустановкой.

Расцепители состоят из специального контактного механизма, который под действием срабатывающих элементов (таких как пружины или магниты) размыкает контакты и обрывает электрическую цепь. Когда автоматический выключатель срабатывает, расцепители быстро размыкают цепь, оставляя только малую дуговую длину. Это позволяет избежать возникновения пожара и повреждения оборудования.

Компоненты расцепителей	Описание
Контактные пластины	Изготовлены из специального материала, обеспечивающего надежное и стабильное соединение.
Дугогасящая камера	Помогает избежать возникновения дуги при размыкании контактов и быстро гасит существующую дугу.
Срабатывающие элементы	Механизмы, такие как пружины или магниты, создающие силу, достаточную для размыкания контактов.
Рычаги управления	Используются для ручного управления расцепителями, например, для включения и выключения электрической цепи.

Использование надежных и качественных расцепителей является важным элементом безопасности электроустановок и помогает предотвратить аварии и повреждения оборудования.

Электромагниты

В составе автоматического выключателя существует множество компонентов, включая электромагниты. Электромагниты играют ключевую роль в процессе работы автоматического выключателя и используются для генерации магнитного поля.

Электромагнит состоит из сердечника и обмотки. Сердечник изготовлен из ферромагнитного материала, который усиливает магнитное поле, создаваемое обмоткой. Обмотка представляет собой намотку проводов, через которые пропускается электрический ток. Когда ток проходит через обмотку, возникает магнитное поле, которое притягивает или отталкивает другие магнитные компоненты внутри выключателя, что позволяет переключать его состояние (включено или выключено).

Электромагниты в автоматическом выключателе могут быть разных типов и конструкций в зависимости от их назначения и характеристик. Они могут использоваться, например, для защиты от короткого замыкания или перегрузки.

Для правильного функционирования автоматического выключателя необходимо, чтобы электромагниты были выполнены с высокой точностью и имели достаточную мощность, чтобы обеспечить безопасность и надежность работы.

Преимущества электромагнитов в автоматическом выключателе
1. Быстрое переключение состояния выключателя в случае возникновения аварийной ситуации.
2. Высокая надежность и долговечность работы благодаря использованию качественных материалов и технологий производства.
3. Возможность применения в различных условиях и с разными типами нагрузок.

В целом, электромагниты являются важным компонентом автоматического выключателя, обеспечивая его надежную и эффективную работу. Благодаря их использованию выключатель может быстро и безопасно переключаться в необходимое состояние, что обеспечивает защиту электрических сетей и подключенных устройств.

Реле

Основные элементы реле:

1. Катушка — представляет собой катушку провода, обмотку которой электрический ток наматывает. Когда ток проходит через обмотку, вокруг нее возникает магнитное поле.

2. Набор контактов — представляют собой металлические лезвия или штыри, которые могут быть либо разомкнуты, либо замкнуты. Когда реле срабатывает, контакты переходят из одного состояния в другое.

3. Привод — механизм, осуществляющий перемещение контактов под действием магнитного поля, сгенерированного катушкой. Привод может быть электромагнитным, электромеханическим или электронным.

4. Обмотка теплового реле — предназначена для контроля и защиты от перегрузки. При превышении заданного тока в цепи, обмотка теплового реле нагревается и приводит к размыканию контактов, что приводит к отключению электрической цепи.

Реле является неотъемлемой частью автоматического выключателя и обеспечивает его надежную работу и защиту электрических цепей.

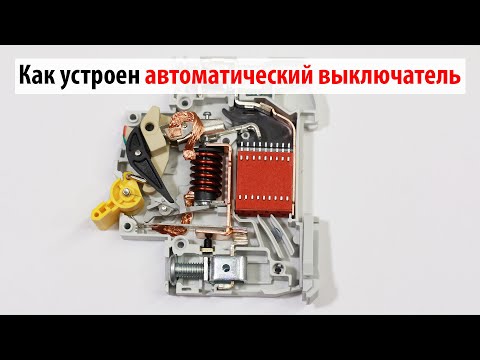

Видео:Устройство и принцип работы автоматического выключателяСкачать

Дополнительные компоненты автоматического выключателя

Помимо основных компонентов, автоматический выключатель может содержать дополнительные элементы для обеспечения дополнительной функциональности и защиты. Рассмотрим некоторые из них:

Дифференциальный автомат — это компонент, предназначенный для обнаружения разности тока между фазами и нейтралью. Он активируется при обнаружении тока утечки и отключает электрическую цепь, чтобы предотвратить возникновение опасной ситуации.
Защитный контакт — это разъем, предназначенный для подключения заземляющего провода. Он служит для обеспечения безопасности, поскольку заземление позволяет снизить риск поражения электрическим током в случае неисправности.
Предохранитель — это защитное устройство, которое предотвращает перегрузку электрической цепи. В случае превышения допустимого тока, предохранитель прерывает цепь и защищает оборудование от повреждения.
Защитный клапан — это устройство, которое отключает электрическую цепь при обнаружении повышенного напряжения. Он защищает оборудование от повреждений, вызванных скачками напряжения в сети.
Автоматический защитный выключатель — это дополнительный компонент, который отключает электрическую цепь в случае перегрузки или короткого замыкания. Он обеспечивает безопасность и защиту от повреждения оборудования.

Дополнительные компоненты автоматического выключателя добавляют функциональность и защиту к основным компонентам, обеспечивая безопасность и надежность электрической сети.

Термомагнитный элемент

Термомагнитный элемент обычно состоит из двух частей — термического и магнитного компонентов.

Термический компонент отвечает за защиту от перегрева. Он содержит биметаллический элемент, который расширяется при нагреве. Когда ток превышает допустимые значения, биметаллический элемент нагревается и выпрямляется, что приводит к срабатыванию механизма отключения. Таким образом, термический компонент обеспечивает защиту от перегрева, предотвращая повреждение электрооборудования и возможные пожары.

Магнитный компонент отвечает за защиту от короткого замыкания. Он использует электромагнит, который создает магнитное поле при прохождении через него больших токов. В случае короткого замыкания ток возрастает до критических значений, что приводит к срабатыванию электромагнита. Это вызывает быстрое отключение тока в электрической цепи и предотвращает возникновение опасных ситуаций.

Вместе термический и магнитный компоненты обеспечивают надежную защиту электрических сетей и электрооборудования от перегрузок и короткого замыкания. Они являются важными элементами автоматического выключателя и способствуют безопасной и надежной работе электрических систем.

Шунт

Основная функция шунта в автоматическом выключателе заключается в измерении тока. Когда ток, проходящий через основную цепь, превышает номинальное значение, шунт передает данную информацию управляющей системе выключателя. Эта система затем принимает решение о прерывании цепи, чтобы предотвратить перегрев или повреждение оборудования.

Шунт обычно выполнен из материалов, которые имеют низкое значение удельного сопротивления, таких как медь или алюминий. Это позволяет ему иметь очень малое сопротивление, чтобы минимизировать потери энергии. Также шунт должен обладать высокой точностью измерения, чтобы обеспечить надежную работу автоматического выключателя.

Важно отметить, что шунт не выполняет функцию отключения цепи. Он лишь передает информацию об уровне тока для последующего принятия решения системой управления.

Контакты

Структура автоматического выключателя состоит из нескольких контактов, которые играют важную роль в его работе. Основные контакты включают в себя:

Главные контакты: они отвечают за переключение между включенным и выключенным состоянием автоматического выключателя. Когда выключатель находится во включенном состоянии, главные контакты замкнуты и электрический ток проходит через них. При отключении выключателя, главные контакты размыкаются, прерывая цепь электрического тока.
Вспомогательные контакты: они используются для управления другими устройствами или сигнализацией. Вспомогательные контакты могут быть разного типа, включая нормально разомкнутые (НР), нормально замкнутые (НЗ) или переключающиеся контакты.
Контакты защиты от короткого замыкания: они предназначены для обнаружения и прерывания цепи при возникновении короткого замыкания в системе. Контакты защиты от короткого замыкания активируются при слишком высоком токе и помогают предотвратить возможные повреждения оборудования или пожар.

Устройство и расположение контактов в автоматическом выключателе зависят от его типа и предназначения. Правильное функционирование контактов играет важную роль в обеспечении безопасности и надежности работы выключателя.

Видео:Автомат. Принцип работы. Как устроен автоматический выключатель. Circuit breaker. Device.Скачать

Функционал автоматического выключателя

Исполнительный механизм – основа работы автоматического выключателя. Он представляет собой электромеханическую систему, которая может быть активирована автоматически или вручную. Исполнительный механизм отвечает за переключение контактов автоматического выключателя в положение «Включено» или «Выключено».

Тепловыделитель – важный компонент автоматического выключателя, который регулирует тепловую нагрузку. Если в электрической сети происходит перегрузка, тепловыделитель активируется и вызывает отключение выключателя.

Электромагнитный расцепитель – еще один ключевой элемент автоматического выключателя. Он отвечает за обнаружение и отключение электрической сети в случае короткого замыкания. Электромагнитный расцепитель обычно имеет очень быструю реакцию на короткое замыкание, что позволяет минимизировать повреждения оборудования и предотвращать пожары.

Автоматический выключатель также может быть оснащен дополнительными функциями, включая возможность удаленного управления и мониторинга, датчики измерения тока и напряжения, а также функции самодиагностики.
