Как работает и из чего состоит шаровой кран?

Шаровый кран – это один из наиболее распространенных типов кранов, используемых для регулировки потока жидкости или газа. Он получил свое название благодаря своему основному элементу – шару, который является ключевым элементом его конструкции. Шаровый кран состоит из нескольких компонентов, каждый из которых выполняет определенную функцию и обеспечивает надежное и безопасное управление потоком вещества.

Основной принцип работы шарового крана основан на повороте шара внутри корпуса. Закрытое положение крана обеспечивается путем поворота шара так, чтобы его отверстие не совпадало с отверстием в корпусе, блокируя тем самым поток жидкости или газа. Положение шара можно изменять с помощью рычага или рукоятки, но чаще всего для этой цели применяют специальные механизмы, такие как электропривод или пневматический привод.

Основными элементами шарового крана являются шар, корпус, рукоятка или рычаг управления, уплотнительные кольца и прокладки. Шар изготавливается из прочного материала, такого как нержавеющая сталь или латунь, чтобы он мог выдерживать высокое давление и высокие температуры. Корпус шарового крана также делается из прочного материала, такого как чугун или сталь, чтобы обеспечить его надежность и долговечность.

Видео:Конструкция и принцип действия шарового крана с пневмогидровлическим приводомСкачать

Зачем нужен шаровый кран?

Шаровые краны обладают рядом важных преимуществ перед другими типами кранов. Во-первых, они характеризуются низким гидродинамическим сопротивлением, что обеспечивает беспрепятственный поток среды при открытом состоянии крана. Во-вторых, шаровые краны обладают высокой надежностью и долговечностью, так как основные элементы крана – шар и седло – изготавливаются из прочных материалов. Кроме того, шаровые краны обладают простой конструкцией, что упрощает их монтаж и обслуживание.

Шаровые краны применяются во многих отраслях промышленности. Они широко используются в химической, нефтегазовой, пищевой и медицинской промышленности, в системах отопления и водоснабжения, а также в автомобильной и судостроительной отраслях. Шаровые краны предоставляют возможность быстро и безопасно регулировать поток среды, что позволяет управлять и контролировать технологические процессы.

Устройство для регулирования потока

Главный элемент шарового крана — это шарик, встроенный в корпус крана. Шарик имеет отверстие, которое вращением крана может быть выровнено с направлением потока, что позволяет его открыть или закрыть. Когда шарик находится в положении, выровненном с направлением потока, кран открыт, и поток проходит через отверстие. Если шарик поворачивается на 90 градусов, отверстие закрывается, останавливая поток полностью.

Для управления положением шарика внутри крана используется специальная рукоятка. Поворот рукоятки передает вращательное движение на шарик, что позволяет открыть или закрыть кран. Некоторые шаровые краны также могут иметь механизмы блокировки позиции, чтобы предотвратить случайное изменение положения шарика.

Важной частью шарового крана является также уплотнение. Оно расположено между корпусом крана и шариком и предотвращает утечку жидкости при закрытом положении крана. Уплотнение может быть выполнено с помощью резиновых прокладок, Teflon-оболочки или иных материалов, обеспечивающих надежное герметичное соединение.

В зависимости от конструкции шарового крана, он может иметь также дополнительные элементы, такие как привод для автоматического управления краном или индикатор положения, позволяющий определить положение шарика без визуального осмотра. Все эти элементы обеспечивают надежную работу шарового крана и его устройство для регулирования потока.

Широко применяется в промышленности

Основными преимуществами шарового крана являются:

• Простота конструкции и надежность работы;
• Возможность регулировки потока вещества;
• Высокая пропускная способность благодаря большому сечению проходного отверстия;
• Устойчивость к агрессивным средам и высоким температурам;
• Долгий срок службы без необходимости регулярного технического обслуживания.

В зависимости от предпочтений и требований производства, шаровые краны могут быть изготовлены из различных материалов, таких как нержавеющая сталь, латунь, чугун и пластик. Это позволяет использовать их в самых разнообразных условиях и средах. Благодаря высокой надежности и функциональности, шаровые краны являются неотъемлемой частью промышленных систем и обеспечивают эффективную работу производства.

Видео:Шаровой кранСкачать

Как устроен шаровый кран?

Основным элементом шарового крана является сферический корпус с отверстием, в котором расположена сферическая заглушка или шар. Когда шар находится в открытом положении, поток жидкости или газа проходит через отверстие без ограничений.

Управление положением шара осуществляется с помощью рукоятки или привода. Рукоятка приводит в движение шар, что позволяет открыть или закрыть кран. При закрытии шар идеально прилегает к отверстию, полностью перекрывая поток. При открытии шар поворачивается вокруг оси и создает проход для жидкости или газа.

Для обеспечения герметичности и плавного движения шар обычно изготавливается из материала с хорошей антифрикционной способностью, такого как нержавеющая сталь или латунь. Корпус крана также изготавливается из прочного материала, обычно такого же, как и шар. Оба элемента могут быть покрыты специальным защитным покрытием для повышения износостойкости и защиты от коррозии.

Шаровые краны широко используются в промышленности и бытовых условиях благодаря своей простоте и надежности. Они легко управляются и обеспечивают герметичность соединения, что делает их идеальным выбором для контроля потоков различных жидкостей и газов. Благодаря широкому диапазону размеров и материалов, в которых они выпускаются, шаровые краны могут использоваться в самых разных условиях и применениях.

Сферический корпус из нержавеющей стали

Сферический корпус имеет форму шара, что позволяет ему обеспечивать оптимальный поток жидкостей и газов без ограничений в плане направления движения среды. Уникальная конструкция корпуса позволяет создавать компактные устройства с минимальными габаритными размерами, что особенно удобно в условиях ограниченного пространства.

Нержавеющая сталь, из которой изготавливается сферический корпус, обеспечивает его долговечность и надежность работы в различных условиях эксплуатации. Она не подвержена ржавчине и не требует особого ухода, что делает шаровые краны с нержавеющим корпусом популярными во многих областях применения, включая пищевую и химическую промышленность, медицину, энергетику и др.

Сферический корпус из нержавеющей стали обеспечивает надежное функционирование шарового крана, обеспечивая герметичность и оптимальный поток среды. Он является одной из ключевых деталей, которая гарантирует долговечность и надежность работы всей системы.

Шар из пластика или металла

Шар из пластика обладает рядом преимуществ. Во-первых, пластиковый шар является легким и прочным материалом, что делает его удобным и надежным в использовании. Кроме того, пластик не обладает коррозионной активностью, что позволяет использовать шары из пластика даже при работе с агрессивными средами. Еще одним преимуществом пластиковых шаров является их устойчивость к воздействию влаги и дождя.

Однако шары из металла также имеют свои преимущества. Во-первых, металлический шар является более прочным и износостойким, что позволяет использовать его для работы в более интенсивных условиях. Кроме того, металлические шары обычно обладают более высокой герметичностью, что исключает протекание жидкости или газа через кран. Также стоит отметить, что шары из металла могут обеспечить более точное регулирование потока.

Выбор между шаром из пластика и металла зависит от конкретной задачи и условий эксплуатации. Важно учитывать требования по прочности, износостойкости, надежности и цене. Компания-изготовитель шаровых кранов обычно предлагает выбор различных вариантов шаров, которые могут быть изготовлены из пластика или металла, в зависимости от потребностей клиента.

Ручка для управления

Ручка обычно находится на верхней части крана и имеет форму рычага или поворотного колеса. Для управления краном достаточно повернуть ручку в одну из двух сторон — по часовой стрелке или против нее.

При повороте ручки в одну сторону происходит открытие крана, и вещество начинает протекать сквозь каналы и отверстия внутри шара. При повороте ручки в другую сторону кран закрывается, и поток вещества прекращается.

Ручка для управления может быть выполнена из различных материалов, таких как металл или пластик, в зависимости от требований к прочности и долговечности крана.

В целом, ручка для управления является важным элементом шарового крана, обеспечивая простое и эффективное управление потоком вещества.

Видео:Трехходовые шаровые краныСкачать

Принцип работы шарового крана

Основные элементы шарового крана включают:

Когда шарик находится в положении открытия, поток свободно проходит через шаровой кран и вытекает из отверстия в корпусе. При повороте шарика на указанный угол, отверстия блокируются шариком и поток прекращается. Таким образом, шаровой кран позволяет легко контролировать поток жидкости или газа и осуществлять быстрое перекрытие потока при необходимости.

Открытие и закрытие потока жидкости

Открытие и закрытие потока жидкости в шаровом кране осуществляется с помощью поворота рычага на 90 градусов. Когда рычаг находится в вертикальном положении, кран закрыт, и жидкость не может пройти через него. Когда рычаг поворачивается в горизонтальное положение, кран открывается, и поток жидкости может свободно протекать.

При открытии крана шар внутри корпуса поворачивается таким образом, что отверстие становится проходным, и жидкость может проникнуть через него. При закрытии крана шар поворачивается обратно, перекрывая отверстие и прекращая поток жидкости.

Для обеспечения герметичности шарового крана используется уплотнительное кольцо. Когда кран закрыт, уплотнительное кольцо надавливает на шар, обеспечивая плотное прилегание и предотвращая протекание жидкости.

Открытие и закрытие потока жидкости в шаровом кране можно осуществлять вручную с помощью рычага, либо автоматически с использованием механизма, который может быть установлен на кран. Это позволяет контролировать поток жидкости и регулировать его интенсивность.

Протекание жидкости сквозь кран

Принцип работы шарового крана основан на повороте ручки, который перемещает шар внутри корпуса. Когда ручка находится в открытом положении, проток жидкости или газа не ограничивается, и он свободно протекает сквозь кран.

Однако, если ручка шарового крана находится в закрытом положении, шар поворачивается перпендикулярно потоку жидкости или газа, блокируя протекание. Это позволяет контролировать и ограничивать поток воды, газа или других жидкостей.

Важно отметить, что шаровой кран не является абсолютно герметичным механизмом, и небольшое количество жидкости или газа может протекать. Это может быть связано с нестабильной работой уплотнительного кольца или подходящего присоединения к трубопроводу.

Для предотвращения протекания, рекомендуется регулярно обслуживать и проверять состояние шарового крана. Если обнаруживаются утечки, необходимо заменить уплотнительное кольцо или провести необходимые ремонтные работы.

Видео:Как работает шаровый кран?Скачать

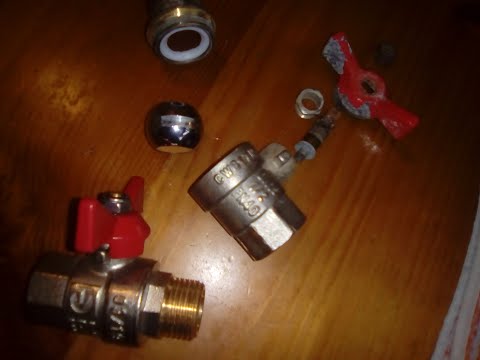

Основные элементы шарового крана

• Корпус – основная часть крана, которая вмещает остальные элементы и обеспечивает их работу;
• Шар – сферическое тело, которое вращается внутри корпуса и позволяет открыть или закрыть поток жидкости;
• Седло – плоская поверхность внутри корпуса, на которую при закрытом положении крана прилегает шар, предотвращая протекание жидкости;
• Втулка – элемент, который удерживает шар в центре корпуса;
• Рукоятка – деталь, с помощью которой можно вращать шар и открыть или закрыть поток жидкости;
• Уплотнитель – резиновое кольцо или другой материал, который обеспечивает герметичность соединения между корпусом и рукояткой;
• Прокладки – мягкие уплотнения, которые предотвращают утечку жидкости между соединениями крана и трубопроводом.

Эти основные элементы работают вместе для обеспечения надежной и удобной работы шарового крана. Они обеспечивают герметичность соединений, позволяют легко и быстро открывать или закрывать кран, а также препятствуют протеканию жидкости при закрытом положении.

Шар

Главная функция шара в шаровом кране — регулировка потока жидкости. Когда шар находится в открытом положении, жидкость проходит через отверстие внутри шара и проходит дальше по трубопроводу. В закрытом положении шар перекрывает отверстие и препятствует прохождению жидкости, тем самым остановливая поток.

Шар имеет отверстие, называемое портом, которое соединяет шар с основным трубопроводом. Порт может иметь различный диаметр в зависимости от конкретной модели и размера шарового крана.

Для управления положением шара используется специальная ручка или рычаг, которые подключаются к оси крана. Поворот ручки приводит к вращению шара и открытию или закрытию отверстия. Важно отметить, что шаровые краны являются кранами с быстрым переключением, что означает, что шар может быть полностью закрыт или открыт только одним поворотом ручки.

Седло

Седло изготавливается из прочных и стойких материалов, таких как нержавеющая сталь или латунь. Оно имеет специальную форму, которая позволяет создать герметичное соединение между шаром и корпусом при закрытом положении крана. В открытом положении седло отклоняется, позволяя проходить через него поток жидкости или газа.

Седло должно быть тщательно отшлифовано и полировано, чтобы обеспечить минимальное сопротивление потоку и улучшить герметичность крана. При неправильной обработке или износе седла может происходить утечка вещества через соединение, что может привести к аварийной ситуации или неисправности системы.

Качество и исправность седла имеет решающее значение для работы шарового крана. В случае повреждения или истощения седла, его необходимо заменить или отремонтировать, чтобы обеспечить надежную и безопасную работу крана.

Уплотнительное кольцо

Уплотнительное кольцо изготавливается из специального эластомерного материала, который обладает высокой упругостью и устойчивостью к различным химическим веществам. Это позволяет уплотнительному кольцу надежно сохранять свои свойства в условиях высокого давления и температуры.

Как правило, уплотнительные кольца имеют круглую форму со специальным канавкой для обеспечения лучшей герметичности. Они часто изготавливаются из резины или силикона, что делает их гибкими и позволяет легко заменять при необходимости.

Уплотнительное кольцо играет важную роль в работе шарового крана, так как именно оно обеспечивает надежное и герметичное соединение между шаром и корпусом. Благодаря уплотнительному кольцу, шаровой кран может эффективно регулировать поток вещества и предотвращать утечки.
