Что такое двигатель внутреннего сгорания: основы работы и принципы (8 видео)

Двигатель внутреннего сгорания – это устройство, которое преобразует химическую энергию топлива в механическую энергию, необходимую для приведения в движение различных механизмов. Он является ключевым компонентом многих транспортных средств, включая автомобили, грузовики, самолеты и суда, а также используется в некоторых стационарных установках.

Основной принцип работы двигателя внутреннего сгорания заключается в изменении внутренней энергии горючего вещества внутри его цилиндров. Коленчатый вал двигателя преобразует движение поршня во вращательное движение, которое передается приводным механизмам.

Внутренний сгорания двигатель состоит из нескольких ключевых компонентов, включая цилиндр с поршнем, топливную систему, систему зажигания, клапаны и выпускную систему. Внутренний сгорания двигатель работает по циклу сжатия, сгорания и выпуска отработанных газов. В процессе работы цилиндр с поршнем двигается вверх и вниз, изменяя объем внутри цилиндра, что обеспечивает необходимую силу и мощность.

Содержание

Принцип работы двигателя внутреннего сгорания
Цикл внутреннего сгорания
Взаимодействие компонентов двигателя
Основные компоненты двигателя внутреннего сгорания
Цилиндры и поршни
Клапаны и распределительный вал
Система впуска и выпуска
🎥 Видео

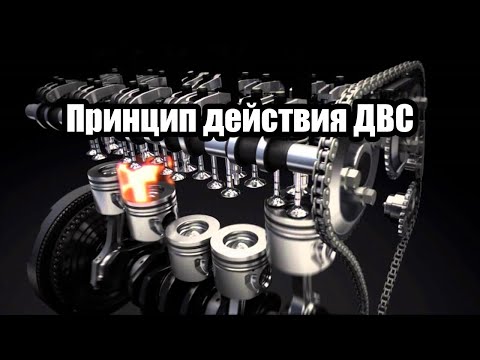

Видео:Принцип работы двигателя. 4-х тактный двигатель внутреннего сгорания (ДВС) в 3DСкачать

Принцип работы двигателя внутреннего сгорания

Основная часть двигателя — это цилиндр, внутри которого находится поршень. Принцип работы двигателя состоит в последовательном выполнении четырех тактовых движений: всасывание, сжатие, работа и выпуск.

Во время первого такта — всасывания, поршень движется от верхней мертвой точки к нижней, создавая разрежение в цилиндре. В это же время клапан впуска открывается, позволяя воздушно-топливной смеси войти в цилиндр.

Во втором такте — сжатии, поршень двигается от нижней мертвой точки к верхней, сжимая воздушно-топливную смесь. В это же время клапан впуска закрывается.

Третий такт — работа — является самым важным и полезным. В этом такте поршень движется от верхней мертвой точки к нижней, взрывая смесь топлива и воздуха с помощью зажигания. На этом же такте поршень передает полученную энергию через шатун на коленчатый вал, который приводит в движение всю систему.

Четвертый и последний такт — выпуск, поршень двигается от нижней мертвой точки к верхней, открывая клапан выпуска и выбрасывая отработавшие газы из цилиндра.

Таким образом, принцип работы двигателя внутреннего сгорания основан на чередующихся преобразованиях энергии и процессе взрыва топлива в цилиндре, что позволяет приводить в движение различные механизмы и обеспечивать работу различных типов автомобилей и машин.

Цикл внутреннего сгорания

Основными этапами цикла внутреннего сгорания являются:

1. Впуск — воздух, смешанный с топливом, поступает в цилиндр двигателя.

2. Сжатие — смесь воздуха и топлива сжимается в цилиндре под действием подъема поршня, что приводит к повышению температуры и давления.

3. Воспламенение — по достижении определенного компрессией уровня в цилиндре, факел зажигания создает искру, которая воспламеняет смесь воздуха и топлива.

4. Расширение — воспламененная смесь быстро сгорает, создавая высокие температуры и давления, которые давят на поршень и приводят его в движение.

5. Работа — движение поршня преобразуется во вращение коленчатого вала, которое передается на приводы и осуществляет механическую работу.

6. Выпуск — выгоревшие и отработанные газы выходят из цилиндра через открытый выпускной клапан.

Цикл внутреннего сгорания основан на принципе последовательного прохождения каждого из указанных этапов, обеспечивая непрерывную работу двигателя и преобразование химической энергии в механическую.

Взаимодействие компонентов двигателя

Двигатель внутреннего сгорания состоит из множества компонентов, которые взаимодействуют между собой для обеспечения его работы. Все эти компоненты совместно выполняют сложные процессы преобразования топлива и воздуха в механическую энергию.

Основными компонентами двигателя внутреннего сгорания являются цилиндры и поршни, клапаны и распределительный вал, а также система впуска и выпуска.

Цилиндры и поршни представляют собой главные рабочие элементы двигателя. Внутри каждого цилиндра находится поршень, который под действием взрывающейся смеси газов двигается вверх и вниз. Движение поршня преобразуется в механическую энергию благодаря соединению с коленчатым валом.

Конструкция клапанов и распределительного вала контролирует поступление топливовоздушной смеси в цилиндр и выброс отработанных газов. Когда поршень находится в верхней точке хода, клапаны открываются для впуска свежей смеси, а когда поршень находится в нижней точке хода, клапаны открываются для выпуска отработанных газов.

Система впуска и выпуска отвечает за поступление и отвод газов. Она включает в себя впускной и выпускной коллекторы, а также глушитель. Впускной коллектор обеспечивает поступление топливовоздушной смеси в цилиндры, а выпускной коллектор отводит отработанные газы.

Взаимодействие этих компонентов позволяет двигателю внутреннего сгорания эффективно работать и преобразовывать химическую энергию топлива в полезную механическую энергию, которая необходима для привода автомобиля или других механизмов.

Видео:Работа двигателя внутреннего сгоранияСкачать

Основные компоненты двигателя внутреннего сгорания

Поршни представляют собой трубчатые детали, которые перемещаются внутри цилиндров. Они служат для создания рабочего объема и перекачки рабочей смеси внутрь цилиндров. Поршни двигаются вперед и назад под действием газовых сил, возникающих в процессе горения топлива.

Важной особенностью цилиндров и поршней является их герметичность. Чтобы избежать утечки рабочей смеси и сгоревших газов, между поршнями и цилиндрами устанавливаются поршневые кольца. Они обеспечивают хорошую герметичность и уменьшают трение между поршнями и цилиндрами.

Цилиндры и поршни являются одной из самых важных частей двигателя внутреннего сгорания, поскольку именно внутри них происходит рабочий процесс — сгорание топлива и образование энергии, необходимой для работы двигателя. От качества и состояния цилиндров и поршней зависит эффективность и долговечность двигателя.

Цилиндры и поршни

Цилиндр представляет собой полость внутри двигателя, в которой происходит сжатие и сгорание топливно-воздушной смеси. Цилиндров может быть разное количество в зависимости от конструкции двигателя — от одного до нескольких десятков.

В каждый цилиндр помещается поршень, который является подвижным элементом двигателя. Поршень выполняет несколько функций: он перекрывает верхний конец цилиндра, образуя рабочую камеру, перемещается вверх и вниз по цилиндру во время работы двигателя, а также передает энергию от сгорания топливной смеси на коленчатый вал.

При работе двигателя поршень совершает движение вверх и вниз по цилиндру, создавая циклическое изменение объема рабочей камеры. Во время работы двигателя сжатая топливно-воздушная смесь поджигается, что приводит к расширению газов и смещению поршня вниз. Это движение поршня передается на коленчатый вал и преобразуется во вращательное движение.

Качество работы двигателя во многом зависит от точности изготовления и состояния цилиндров и поршней. Износ и поломка этих компонентов могут привести к снижению мощности и эффективности двигателя. Поэтому следует регулярно проверять и обслуживать цилиндры и поршни для поддержания их работоспособности.

Клапаны и распределительный вал

Клапаны представляют собой специальные механизмы, позволяющие открываться и закрываться в определенные моменты времени. Они монтируются в головке блока цилиндров и служат для регулирования процесса сгорания топливно-воздушной смеси и отвода отработавших газов. Распределительный вал, в свою очередь, отвечает за управление клапанами, передавая им механическую энергию.

Каждый цилиндр двигателя обычно имеет две клапаны: впускной и выпускной. Впускной клапан открывается для того, чтобы впустить свежую топливно-воздушную смесь из системы впуска в цилиндр. Выпускной клапан открывается, чтобы удалить отработавшие газы, продукты сгорания, из цилиндра и вывести их в выпускную систему.

Распределительный вал выполняет важную функцию в работе клапанов. Он управляет моментом открытия и закрытия клапанов, синхронизируя их действия с движением поршня. Обычно распределительный вал приводится в движение через распредваловые механизмы, которые могут быть различными по своей конструкции в зависимости от типа двигателя.

Корректная работа клапанов и распределительного вала крайне важна для обеспечения оптимального процесса сгорания топливной смеси. Открытие и закрытие клапанов происходит в строго заданные моменты времени и должно быть точно синхронизировано с строением двигателя.

Важно отметить, что состояние клапанов и распределительного вала может существенно влиять на работоспособность двигателя и его эффективность. Постоянная эксплуатация может приводить к износу и деформации этих компонентов, что требует регулярного обслуживания и проверки их состояния.

Система впуска и выпуска

Система впуска и выпуска внутреннего сгорания играет важную роль в работе двигателя. Она отвечает за подачу воздуха и удаление отработанных газов. Эта система состоит из нескольких компонентов, включая впускной и выпускной коллекторы, клапаны, головку блока цилиндров, газораспределительный механизм и катализаторы.

Воздух поступает в двигатель через впускной коллектор. Он проходит через фильтр воздуха для очистки от пыли и грязи и затем поступает в цилиндры. Впускной коллектор имеет форму трубы или многообразия, которое структурирует и направляет поток воздуха в каждый цилиндр.

Распределение впускного воздуха осуществляется с помощью клапанов и распределительного вала. Клапаны открываются и закрываются в определенный момент времени, чтобы позволить воздуху поступать в цилиндр и выталкивать отработанные газы. Распределительный вал управляет работой клапанов и координирует их действия с движением поршней.

После того, как смесь топлива и воздуха сгорает внутри цилиндра, горячие выхлопные газы должны быть удалены. Это обеспечивает выпускной коллектор, который собирает отработанные газы из цилиндров и направляет их к выпускной трубе автомобиля. Выпускной коллектор обычно имеет больший диаметр, чтобы улучшить отток газов и снизить обратное давление.

Кроме того, в системе впуска и выпуска может присутствовать катализатор, который помогает снизить содержание вредных выбросов в выхлопных газах. Катализатор содержит специальные материалы, которые изменяют химическую реакцию газов и превращают вредные вещества в более безопасные соединения.

Компонент	Функция
Впускной коллектор	Обеспечивает подачу воздуха в цилиндры
Выпускной коллектор	Удаляет отработанные газы из цилиндров
Клапаны	Регулируют поток воздуха и выбросов
Распределительный вал	Управляет работой клапанов
Катализаторы	Снижают содержание вредных выбросов

В целом, система впуска и выпуска внутреннего сгорания имеет жизненно важное значение для работы двигателя. Она обеспечивает подачу воздуха и удаление отработанных газов, что позволяет двигателю функционировать эффективно и экологически безопасно.
