Бензогенераторы являются незаменимым источником электроэнергии в ситуациях, когда отсутствует основное электроснабжение. В их основе лежит принцип работы альтернатора – устройства, которое преобразует механическую энергию в электрическую. Альтернатор выполняет важную функцию в бензогенераторе, обеспечивая стабильное напряжение и частоту тока для работы электрооборудования.
Устройство альтернатора в бензогенераторе включает в себя несколько основных компонентов. Во-первых, это статор – стационарная обмотка, которая обычно состоит из трех фазных обмоток. Во-вторых, альтернатор имеет ротор – вращающуюся обмотку, которая создает магнитное поле при подаче электрического тока. Наконец, альтернатор оснащен диодным мостом, который преобразует переменный ток в постоянный.
Принцип работы альтернатора в бензогенераторе основан на создании замкнутого магнитного контура, в котором происходит вращение ротора. При этом, магнитное поле, создаваемое ротором, индуцирует переменное напряжение в обмотке статора. Затем, диодный мост выполняет функцию выпрямителя, преобразуя переменный ток в постоянный, который затем используется для питания электрооборудования.
Видео:Как устроена электрическая часть на бензиновом генераторе с AVRСкачать
Альтернатор в бензогенераторе
Устройство альтернатора состоит из нескольких компонентов, которые работают вместе для обеспечения эффективной работы генератора. Один из ключевых элементов — обмотки, которые создают магнитное поле. Когда двигатель запускается, ротор альтернатора начинает вращаться, что приводит к образованию переменного магнитного поля.
Регулятор напряжения также является важной частью альтернатора, так как он контролирует выходное напряжение. Он регулирует напряжение, подаваемое на аккумуляторную батарею, и обеспечивает стабильное электропитание для всех электрических устройств в бензогенераторе.

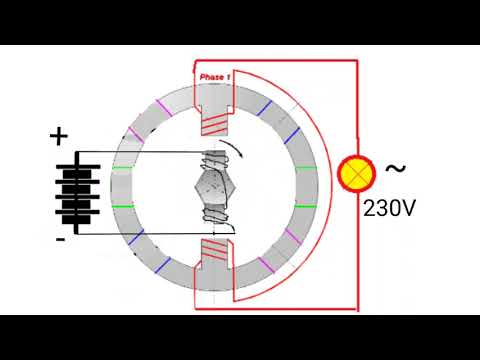

Принцип работы альтернатора заключается в преобразовании механической энергии, полученной от вращающегося ротора, в переменное электрическое напряжение. Электрическое напряжение, созданное альтернатором, может быть использовано для питания электрических приборов или зарядки аккумуляторной батареи.
Функции регулятора напряжения включают контроль выходного напряжения альтернатора, поддержание его на определенном уровне и защиту электрических устройств от перенапряжения или падения напряжения. Регулятор напряжения также следит за состоянием аккумуляторной батареи и при необходимости запускает процесс зарядки.
Выходное напряжение альтернатора определяется множеством факторов, таких как скорость вращения ротора и уровень магнитного поля. Обычно оно составляет 12 вольт, но может варьироваться в зависимости от конкретной модели бензогенератора.
| Составляющие альтернатора: | Обмотки альтернатора: |
|---|---|
| Ротор | Статорная обмотка |
| Статор | Роторная обмотка |
| Диодный мост | Возбудительная обмотка |
Видео:Очень просто об альтернаторе (генератор бензогенератора). Часть 1Скачать
Устройство
- Статор — неподвижная часть альтернатора, состоящая из магнитов и обмоток. Статор создает постоянное магнитное поле, которое необходимо для работы альтернатора.
- Ротор — вращающаяся часть альтернатора, закрепленная на валу двигателя. Ротор содержит обмотки, которые взаимодействуют с магнитным полем, создаваемым статором.
- Обмотки — проводники, заключенные в специальные ячейки ротора. При вращении ротора, обмотки пересекают магнитное поле статора, что вызывает индукцию электрического тока в обмотках.
- Коллектор — устройство для сбора выходного тока от обмоток. Коллектор представляет собой систему контактных колец, через которые проходит ток.
- Щетки — угольные контакты, соприкасающиеся с коллектором и обеспечивающие передачу тока от коллектора к внешней нагрузке.
Все эти составляющие взаимодействуют между собой и обеспечивают преобразование механической энергии в электрическую. Для поддержания стабильности выходного напряжения альтернатора используется регулятор напряжения, который контролирует токи в обмотках и поддерживает постоянное напряжение.
Составляющие альтернатора
Альтернатор в бензогенераторе состоит из нескольких основных компонентов:
1. Токопроводящие обмотки — одна обмотка называется статором, а другая — ротором. Статор является неподвижным элементом альтернатора и состоит из трех обмоток, каждая из которых соединена с одной фазой электрической сети. Ротор представляет собой вращающуюся часть альтернатора, в которой образуется магнитное поле.
2. Коллектор и щетки — коллектор представляет собой кольцевую металлическую пластину, на которой находятся контакты для подачи электрического тока на потребителя. Щетки являются неподвижными элементами и служат для передачи электрического тока с коллектора на потребителя.
3. Приводная система — представляет собой механизм, который преобразует механическую энергию от двигателя бензогенератора в вращение ротора альтернатора.
4. Регулятор напряжения — предназначен для поддержания стабильного выходного напряжения альтернатора. Он контролирует и регулирует мощность, поставляемую альтернатором, в зависимости от потребности потребителя.
5. Разъемы и проводка — служат для соединения альтернатора с другими устройствами и сетями электропитания.
Все эти компоненты взаимодействуют между собой, чтобы обеспечить надежную работу и производство электроэнергии в бензогенераторе.
Обмотки альтернатора
Альтернатор, как и любая электромашина, обладает несколькими обмотками, которые выполняют разные функции.
Основными обмотками альтернатора являются статорная обмотка и роторная обмотка.
Статорная обмотка расположена на стационарной части альтернатора, то есть на корпусе. Она состоит из множества витков провода, обычно из меди или алюминия, и является намотанной на каркас из железа.
Суть работы статорной обмотки заключается в создании электромагнитного поля при подаче на нее переменного тока. Это поле взаимодействует с ротором альтернатора, вызывая его вращение и тем самым преобразуя механическую энергию в электрическую. Считается, что чем больше витков в статорной обмотке, тем больше электромагнитное поле и выходная мощность альтернатора.
Роторная обмотка, или возбуждение, расположена на вращающейся части альтернатора — роторе. Она также состоит из витков провода и создает магнитное поле, которое проникает в статорную обмотку и провоцирует появление электрического тока.
Роторная обмотка может быть выполнена двумя способами: с помощью постоянных магнитов или с помощью электромагнитной возбуждения. Оба способа имеют свои преимущества и недостатки, но наиболее широко используется электромагнитная возбуждение, так как оно позволяет регулировать выходное напряжение альтернатора.
Таким образом, обмотки альтернатора — это ключевые элементы, отвечающие за преобразование энергии и генерацию электрического тока. Их правильное функционирование и согласованная работа с другими компонентами альтернатора обеспечивают его надежную и эффективную работу.
Регулятор напряжения
Регулятор напряжения обычно состоит из электронных компонентов, включая транзисторы и диоды, и способен автоматически регулировать выходное напряжение альтернатора.
При необходимости повышения или понижения выходного напряжения, регулятор напряжения меняет электрический ток в уровень, который обеспечивает стабильную работу приборов. Это особенно важно при работе с чувствительным оборудованием, таким как компьютеры или медицинское оборудование, которое требует постоянную и точную поставку электрической энергии.
Регулятор напряжения также может предотвращать повреждение альтернатора или других электрических компонентов, связанных с ним. Он обеспечивает стабильную работу и защиту от возможных скачков напряжения, которые могут повредить электрическую систему.
В некоторых моделях бензогенераторов регулятор напряжения может быть автоматическим или ручным. В автоматическом режиме регулятор самостоятельно контролирует и подстраивает выходное напряжение в зависимости от нагрузки. В ручном режиме оператор может вручную настроить выходное напряжение с помощью регулировочного рычага или кнопки.
Обязательным элементом регулятора напряжения является система обратной связи, которая позволяет контролировать и изменять выходное напряжение. Она может быть основана на измерении напряжения на выходе или на текущей потребляемой нагрузке. Система обратной связи компенсирует любые изменения в нагрузке и поддерживает стабильное выходное напряжение в пределах заданных значений.
Видео:как работает генератор простыми словамиСкачать
Принцип работы
Основные составляющие альтернатора включают в себя вращающуюся роторную часть и неподвижную статорную часть. Внутри альтернатора находятся обмотки, которые создают магнитное поле при подаче электрического тока. Ротор, в свою очередь, имеет небольшие магниты, которые вращаются при помощи двигателя бензогенератора и генерируют переменное магнитное поле.
При погоне генератора электрическим током по обмоткам статора, в результате переменного магнитного поля ротора, возникает переменное напряжение. Это переменное напряжение затем выпрямляется с помощью диодного моста и преобразуется в постоянное напряжение, которое используется для питания электрических устройств или зарядки аккумуляторных батарей.
Регулятор напряжения является неотъемлемой частью альтернатора и отвечает за поддержание стабильного выходного напряжения. Он контролирует работу генератора и в случае необходимости корректирует его параметры, чтобы обеспечить оптимальное питание электрических устройств.
Таким образом, принцип работы альтернатора в бензогенераторе заключается в преобразовании механической энергии в электрическую с помощью электромагнитной индукции. А регулятор напряжения обеспечивает стабильность выходного напряжения для эффективного питания электроприборов.
Преобразование механической энергии в электрическую
При вращении двигателя приводной ремень передает крутящий момент на ротор альтернатора, который является постоянным магнитом. Переменный ток производится благодаря генерации электрической энергии во время вращения ротора. Переменный ток передается через обмотки статора, которые расположены вокруг ротора.
В результате электрическое поле, образуемое в обмотках статора, индуцирует переменное напряжение. Для того чтобы уровень напряжения оставался постоянным, используется регулятор напряжения. Он контролирует выходное напряжение альтернатора и при необходимости регулирует его.
Функции регулятора напряжения включают в себя следующие: обеспечение стабильности напряжения в электрической сети, регулирование зарядного тока аккумулятора, защиту от перегрузок и коротких замыканий.
Выходное напряжение альтернатора должно соответствовать электрическим требованиям приборов, к которым оно подключается. Регулятор напряжения позволяет поддерживать стабильный уровень напряжения и удовлетворять потребности электрической нагрузки.
Функции регулятора напряжения
Регулятор напряжения в альтернаторе бензогенератора выполняет несколько важных функций:
1. Мониторинг и регулировка выходного напряжения: Регулятор напряжения отслеживает выходное напряжение альтернатора и регулирует его в рамках заданных пределов. Это позволяет поддерживать постоянный и стабильный уровень напряжения, что необходимо для правильной работы электроприборов.
2. Защита от перегрузки: Регулятор напряжения также защищает альтернатор и электрическую систему генератора от перегрузки. Он контролирует ток, проходящий через обмотки альтернатора, и при необходимости автоматически регулирует его, чтобы предотвратить повреждение генератора и других устройств.
3. Стабилизация выходного напряжения: Регулятор напряжения помогает поддерживать стабильное выходное напряжение независимо от изменений в скорости вращения двигателя генератора. Это позволяет избежать колебаний напряжения, которые могут негативно повлиять на работу электроприборов.
4. Управление зарядом аккумулятора: В некоторых моделях бензогенераторов альтернатор также служит источником зарядки аккумулятора. Регулятор напряжения контролирует процесс зарядки, обеспечивая оптимальный уровень заряда и предотвращая перезарядку или недозарядку аккумулятора.
5. Повышение эффективности работы генератора: Регулятор напряжения помогает оптимизировать работу генератора, подстраивая его под текущие электрические условия и потребности. Это позволяет повысить эффективность работы генератора и снизить его энергопотребление.
Регулятор напряжения является важной частью альтернатора бензогенератора, обеспечивающей стабильную и надежную работу системы электропитания. Без него генератор не смог бы обеспечивать постоянное и стабильное напряжение, что в свою очередь могло бы привести к неправильной работе электроприборов или повреждению генератора и аккумулятора.
Выходное напряжение альтернатора
Выходное напряжение альтернатора зависит от нескольких факторов, включая скорость вращения ротора, число витков обмотки, мощность генератора и его конструктивные особенности.
Обычно выходное напряжение альтернатора составляет примерно 220-230 В, что является стандартным напряжением в сети электропитания. Однако в некоторых случаях может быть необходимо получить другое напряжение, например, 110 В или 380 В. В таких случаях используются специальные преобразователи напряжения.
Выходное напряжение альтернатора можно изменять с помощью регулятора напряжения, который контролирует работу генератора и подстраивает его выходное напряжение под требования потребителя.
Проверка выходного напряжения альтернатора является необходимой процедурой при настройке и обслуживании генератора. Для этой цели используются специальные измерительные приборы, такие как вольтметры и токомеры, которые позволяют точно измерить напряжение и ток, вырабатываемые генератором.
Кроме того, необходимо учитывать, что выходное напряжение альтернатора может зависеть от работы других компонентов генератора, таких как стабилизатор напряжения или автоматический регулятор частоты. Поэтому при проверке выходного напряжения необходимо также учитывать работу этих компонентов.
В целом, выходное напряжение альтернатора является важным показателем его работы и должно соответствовать требованиям потребителя. Поэтому следует регулярно проверять и настраивать этот параметр, чтобы обеспечить надежную работу генератора и электрооборудования, которое он питает.
